1）实验目的

（1）熟悉RC振荡器的电路组成和工作原理，验证振荡条件。

（2）研究RC桥式振荡器串、并联网络的选频特性。

（3）学会测量振荡频率的方法。

2）实验设备

（1）MDS-Ⅴ模拟电路实验系统　　　　　一台

（2）直流稳压电源（YB1732C2A）一台

（3）函数信号发生器（YB1603P）一台

（4）双踪示波器（YB4320C）一台

（5）晶体管毫伏表（YB2172/YB2173）一台

（6）指针式万用表（MF-47）一只

3）实验电路图

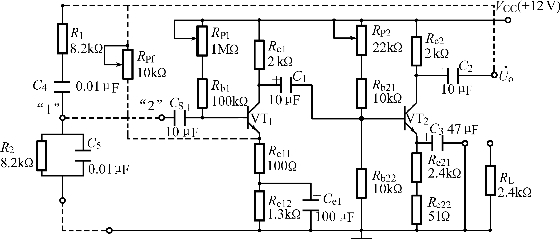

图3.17　RC正弦波振荡器

4）实验内容

振荡器是不需外加信号就能产生正弦波信号的一种电路。它由放大电路、正反馈网络、选频网络和稳幅环节4部分组成。

为了产生并维持正弦波形，必须满足以下条件：

振幅平衡条件：

相位平衡条件：φA+φF=±2nπ，n=0，1，2，3…

RC桥式振荡器由电压串联负反馈电路和RC串、并联选频网络组成。一般对于RC串、并联选频网络选取参数R1=R2=R，C1=C2=C，当ω=ω0=1/（RC）或f=f0=1/（2πRC）时，选频网络的输出最大，其大小为输入信号的1/3，且输出与输入同相位。这就要求放大倍数为3，且输入与输出同相位。适当调整负反馈强弱，使Au的值略大于3时，电路起振，产生正弦波的振荡频率f0=1/（2πRC）。(www.daowen.com)

在模拟电路实验系统中选择“基本、多级、负反馈放大电路及RC振荡电路”单元，按照图3.17接线，在检查无误后，接通电源（+12 V）。

（1）调整静态工作点

调节RP1、RP2使UC1=10 V，UC2=9.4 V。

（2）测量选频网络的选频特性

不加电源，断开“1”“2”两点间的连线，在Uo端加入3 V的正弦波信号，改变信号的频率，在RC并联端“1”测量选频网络的幅频特性。

（3）测量振荡频率

用示波器观察“1”点及Uo的输出是否有振荡波形，若不起振可调节RPf。振荡频率f0可在示波器上读取，将所测值与理论值比较。

5）预习要求

（1）复习正弦波振荡器的工作原理，掌握振荡器的振荡条件、调试方法。

（2）根据图3.17中所给出的参数，计算理论振荡频率f0。

6）实验报告

（1）比较振荡器产生的振荡波形频率的测量值与计算值。

（2）说明测量RC选频网络选频特性的方法。

（3）说明用李萨如图形测量振荡波形频率的方法。

7）思考题

（1）振荡器波形何时失真？何时消失？

（2）调节哪些参数可稳定振荡器的输出？

（3）电路带上负载后有何变化？

（4）若要改变电路振荡频率，需调整哪些元件？
