1）实验目的

（1）学会如何合理设置两级阻容耦合放大电路的静态工作点。

（2）进一步熟悉放大电路技术指标的测试方法。

2）实验设备

（1）MDS-Ⅴ模拟电路实验系统　　　　　一台

（2）直流稳压电源（YB1732C2A）一台

（3）函数信号发生器（YB1603P）一台

（4）双踪示波器（YB4320C）一台

（5）晶体管毫伏表（YB2172/YB2173）一台

（6）指针式万用表（MF-47）一只

3）实验原理

阻容耦合多级放大电路主要适用于分立元件交流放大电路，具有以下特点：

（1）由于电容的隔直作用，各级放大电路的静态工作点相互独立，可分级进行调整。

（2）多级放大电路的电压放大倍数是各级电压放大倍数的乘积。

（3）多级放大电路的通频带小于任何一级放大器的通频带。

（4）在处理多级放大电路级间影响时，可将前级的输出电阻作为后级的信号源内阻；而后级的输入电阻则作为前级的负载电阻。

（5）只能放大交流信号不能放大直流信号。

（6）在阻容耦合多级放大器中，由于输出级的输出电压和输出电流都比较大，因而输出级的静态工作点一般都设置在交流负载线的中点，以获得最大不失真输出电压幅值。

如图3.13所示为两级阻容耦合放大电路。

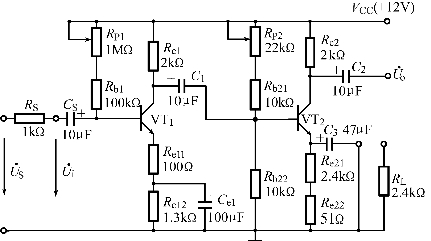

图3.13　两级阻容耦合放大电路

4）实验内容

在模拟电路实验系统上，选择“基本、多级、负反馈放大电路及RC振荡电路”单元，按图3.13接成两级阻容耦合放大电路。

（1）调整静态工作点

调节RP1、RP2，使UC1=10 V，UC2=9 V。测量并记录各级静态工作点，数据填入表3.6。

（2）测量两级放大电路的电压放大倍数(www.daowen.com)

①在空载时，输入一个正弦交流信号（f=1 kHz），在输出波形不失真的情况下，测量Ui、Uo1、Uo2，填入表3.6。

②加入负载RL后（输入信号不变），测量Ui、Uo1、Uo2，填入表3.6，分别计算Au1、Au2、Au。

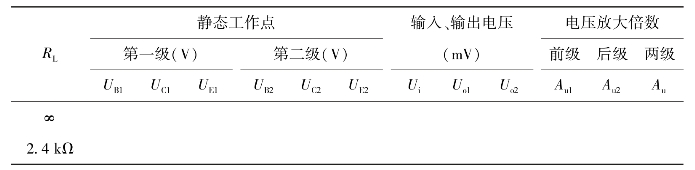

表3.6　静态工作点及输入/输出电压、电压放大倍数测试表

若输入信号后，输出波形有寄生振荡时，可用下列方法解决：

a.将函数信号发生器、稳压电源等仪器的接线重新整理，使这些导线尽可能短一些。

b.在适当位置上如三极管VT2的b、e间加电容（从几十皮法至几千皮法）。

c.信号输入线用屏蔽线。

（3）将放大电路第一级的输出与第二级的输入端断开，使之成为两个单独的单级放大电路，分别测量输入、输出电压，并计算每级的放大倍数，此时静态工作点同前，输出空载。自行设计表格，并与表3.6测量结果进行比较。

（4）测量两级放大电路的频率特性

①将所接负载RL断开，先将输入信号频率调到1 kHz（Ui=2 mV），测量此时两级放大电路的输出电压。

②保持输入信号Ui=2 mV不变，改变输入信号的频率，测量电路的输出电压值，记入表3.7中，并计算各点放大倍数Au。

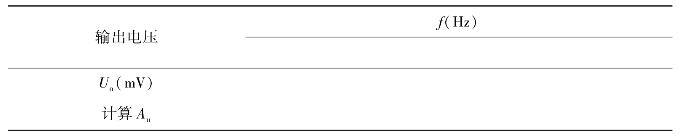

表3.7　两级放大电路的频率特性测试表

5）预习要求

复习多级放大器有关Au的计算方法，级与级之间的相互影响及频率特性的影响。

6）实验报告

（1）总结多级放大电路中静态工作点对放大倍数及输出波形的影响。

（2）比较理论值与实测值之间的误差，分析原因。

（3）整理数据，画出幅频特性曲线，并指出上限频率fH和下限频率fL及通频带BW（BW=fH-fL）。

7）思考题

（1）分析为什么第一级静态工作点要比第二级低些？

（2）在测静态工作点时，发现用万用表直接测UBE和用万用表分别测UB、UE，然后计算UBE=UB-UE，两者相差不少，分析其原因。另外，用万用表不同量程的直流电压挡测出的UBE值相差也很大，小量程测得的值小，大量程测得的值大，试分析其原因。

（3）哪些因素影响低频时的电压放大倍数？哪些因素影响高频时的电压放大倍数？

（4）输出端使用屏蔽线和不用屏蔽线，哪种情况下的fH高，为什么？
