电压测量的方法与技巧

电压是电子测量领域中的基本参数之一,有许多电参数,如电压增益、频率特性、电流等都可视为电压的派生量。电路各种工作状态,如饱和、截止等,通常都以电压的形式反映出来。电压的测量是许多电参数测量的基础。

在电子电路中,应根据被测电压的波形、频率、幅度、等效内阻,针对不同的测量对象采用不同的测量方法。如测量精度要求不高,可用示波器或普通万用表;若希望测量精度较高,则应根据现有条件,选择合适的测量仪器。

另外,为保证电子测量仪器和设备能正常工作,在电子电路实验中,由信号源、被测电路和测试仪器所构成的测试系统必须具有公共的零电位线,被测电路、测量仪器的接地除了保证人身安全外,还可防止干扰或感应电压窜入测量系统或测量仪器形成相互间的干扰,以及消除人体操作的影响,抑制外界的干扰,使测量稳定。如在测量放大器的放大倍数或观察其输入、输出波形关系时,要强调放大器、函数信号发生器、晶体管毫伏表以及示波器实行共地测量,以此来减小测量误差与干扰。

1)交流电压的测量

电子技术实验中,交流电压大致可分为正弦和非正弦交流电压两类,交流电压的大小均可用峰值(或峰-峰值)、平均值、有效值来表征。

(1)峰值UP

峰值是交流电压在所观察的时间或一个周期内所能达到的最大值,记为UP,如图3.1所示。峰值是从参考零电平开始计算的。对于双极性电压波形,且不对称,就有正峰值UP+和负峰值UP-之分。正峰值与负峰值一起包括时称为峰-峰值UP-P。常用的还有振幅Um,它是以直流电平U0为参考电平计算的。因此,当电压中包含有直流成分时,UP与Um是不相等的,只有纯交流电压时UP=Um

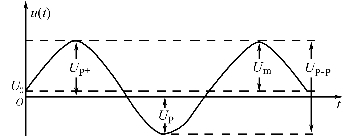

图3.1 交流电压的峰值与幅度

(2)平均值

平均值在数学上定义为:

由于在实际测量中,总是将交流电压通过检波器变换成直流电压后再进行测量,因此平均值通常是指检波后的平均值。根据检波器的不同又可分为全波平均值和半波平均值,一般不加特别说明时,平均值都是指全波平均值,即:

(3)有效值U

一个交流电压和一个直流电压分别加在同一电阻上,若它们产生的功率相等,则交流电压的有效值U等于该直流电压值,即

作为交流电压的一个参数,有效值比峰值、平均值用得更为普遍,当不特别指明时,交流电压的量值均指有效值,各类交流电压表的示值,除特殊情况外,都是按正弦波的有效值来刻度的。几种典型交流电压的波形参数如表3.1所示。

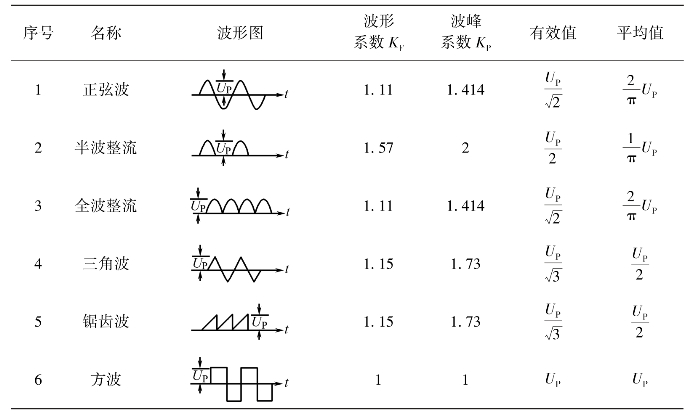

表3.1 几种典型交流电压的波形参数

2)正弦交流电压的测量

实验中对正弦交流电压的测量,一般测量其有效值,特殊情况下才测量峰值。

(1)模拟式万用表测量交流电压

模拟式万用表测量交流电压的频率范围较小,一般只能测量频率在1 kHz以下的交流电压。它的优点是:由于模拟式万用表的公共端与外壳绝缘胶木无关,与被测电路无共同机壳接地(即接地)问题,因此,可以用它直接测量两点之间的交流电压。这是它的一大优点。(www.daowen.com)

(2)数字式万用表测量交流电压

数字式万用表的交流电压挡,是将交流电压检波后得到的直流电压,通过A/D变换器变换成数字量,然后用计数器计数,以十进制显示被测电压值。与模拟式万用表交流电压挡相比,数字式万用表的交流电压挡输入阻抗高,对被测电路的影响小,但它同样存在测量频率范围小的缺点。

(3)模拟式电子电压表测量交流电压

实验室中常用的晶体管毫伏表就是模拟式电子电压表的一种,这类电压表的输入阻抗高,量程范围广,使用频率范围宽。一般模拟式电子电压表的金属机壳为接地端,另一端为被测信号输入端。因此,这种表一般只能测量电路中各点对地的交流电压,不能直接测量任意两点间的电压,实验中应特别注意。

通常,模拟式电子电压表的表盘刻度都是按正弦波的有效值刻度的,所以,用它测量正弦波形的电压时,可以由表盘直接读取电压有效值。但若用它测量非正弦电压,则不能直接读数,需根据表内检波器的检波方式和被测波形的性质将读数乘上一个换算系数,才能得到被测非正弦波的电压有效值。

(4)示波器测量交流电压

用示波器法测量交流电压与电压表法相比具有如下优点:

①速度快:被测电压的波形可以立即显示在屏幕上。

②能测量各种波形的电压:电压表一般只能测量失真很小的正弦电压,而示波器不但能测量失真很大的正弦电压,还能测量脉冲电压等。

③能测量瞬时电压:示波器具有很小的惰性,因此它不但能测量周期信号峰值,还能观测信号幅度的变化情况,它甚至能够测量单次出现的信号电压。此外,它还能测量信号的瞬时电压和波形上任意两点间的电压差。

④能同时测量直流电压和交流电压:在一次测量过程中,电压表一般不能同时测量出被测电压的直流分量和交流分量。示波器能方便地实现这一点。

用示波器测量电压主要缺点是误差较大,一般达5%~10%,现代数字直读式示波器,由于采用了先进的数字技术,误差可减小到1%以下。

3)非正弦交流电压的测量

电子技术实验中,非正弦交流量一般用得最多的是三角波、矩齿波、脉冲和方波等。根据这几种波形的特点,直接测量其有效值有难度,一般先测出示值后再进行换算。

(1)用电压表测量

先用电压表测出其波形的示值Ua(由于电压表的示值都是按正弦波的有效值刻度的,所以此时的示值并不是待测量波形的有效值),再根据示值Ua与平均值、有效值U之间的转换关系,换算出该波形的有效值U。

例如:某三角波的测量示值Ua=10 V,换算方法为先换算成正弦波的平均值:

此值即为待测波的电压平均值,然后用该波的波形系数KF换算成有效值:

所以,该三角波的有效值为10.35 V。

(2)用示波器测量

用示波器可以方便地测出振荡电路、函数信号发生器或其他电子设备输出的非正弦交流电压的峰值。然后,换算出该波形的有效值U即可。
