1）实验目的

（1）学习用功率表、电压表、电流表测量交流电路等效参数的方法。

（2）掌握功率表的使用方法。

2）实验原理

（1）在正弦交流电路中，负载可以是电阻、电感或电容，也可能是它们的组合。如用阻抗Z=R+jX表示其电路参数，该负载可以看成电阻R与电抗X的串联。

（2）利用交流电压表、交流电流表和功率表分别测量元件或无源网络的电压、电流和有功功率，即可测得交流电路元件的等效参数，这种测量方法称为“三表法”，是测量正弦交流电路参数的基本方法。三表法测量电路原理图如图2.12所示。

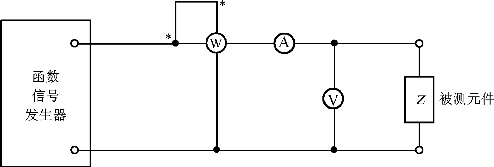

图2.12　三表法测量电路

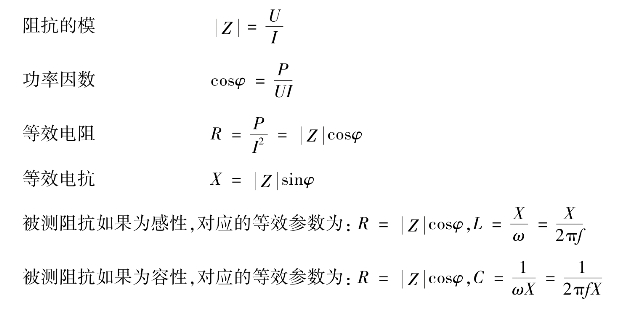

电压U、电流I、有功功率P及阻抗Z有以下关系：

（3）由“三表法”测得的U、I、P的数值还不能判别被测阻抗属于感性还是容性，除了常采用并联适当容量电容的方法外，还可利用示波器观察阻抗元件的电流及端电压之间的相位关系，电压超前电流为感性，反之为容性。

3）实验内容

（1）图2.12中阻抗网络Z可采用图2.13的结构，C=4 μF可用电容箱中的电容，L为互感器线圈原边（约为100 mH），R用电阻箱中的电阻。(www.daowen.com)

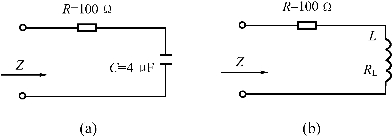

图2.13　三表法实验电路图

（2）按图2.12接好线路，功率表同名端连在一起，电流量限可选0.4 A，电压量限选50 V。

（3）由函数信号发生器输入电压，从0～9 V变化，增加过程中随时观察电流表与电压表，显示值不超过功率表的量限。

（4）测出图2.13（a）、（b）中阻抗网络Z的电压、电流和功率，数据填入表2.12。

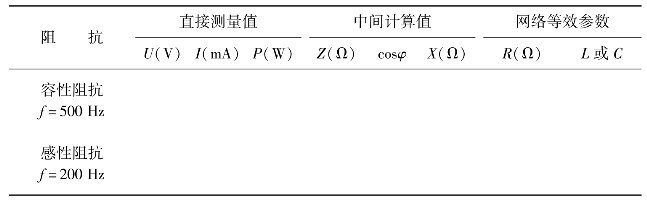

表2.12　三表法实验测量表

4）注意事项

（1）功率表的同名端按标准接法连在一起，否则功率表中指针表反偏而数字表无显示。

（2）使用功率表测量时必须正确选定电压量限与电流量限，按下相应的按键开关，否则功率表将有不适当显示。

5）思考题

（1）根据直流电流表和直流电压表测定直流电阻的两种接线方式，在测定交流电路的参数时，是否也需要考虑接线方式？

（2）用并联小容量电容的方法，判断无源二端网络是容性或是感性的依据是什么？
