1）实验目的

（1）通过实验来验证戴维南定理和诺顿定理。

（2）通过实验来验证电压源与电流源进行等效变换的条件。

2）实验原理

（1）戴维南定理：任何一个线性有源二端网络N，如图2.8（a）所示，对端口外部电路而言，可以用一个电压源与一个电阻的串联组合来等效代替，如图2.8（b）所示，电压源的电压等于该网络N端口a、b处的开路电压U0C，其串联电阻R0等于该网络N中所有独立电源为零时（电压源短路，电流源开路）得到的无源网络a、b两端之间的等效电阻。

（2）诺顿定理：任何一个线性有源二端网络N，如图2.8（a）所示，对端口外部电路而言，可以用一个电流源与一个电阻的并联组合来等效代替，如图2.8（c）所示，电流源的电流等于该网络N端口a、b处的短路电流ISC，其并联电阻R0等于该网络N中所有独立电源为零时（电压源短路，电流源开路）得到的无源网络a、b两端之间的等效电阻。

本实验用图2.9所示线性网络来验证以上两个定理。

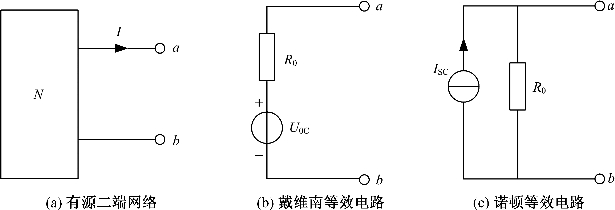

图2.8　线性有源二端网络及等效电路

3）实验内容

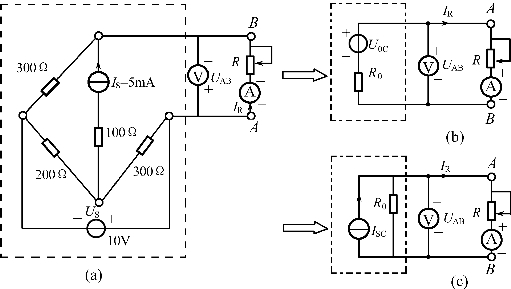

图2.9　戴维南定理和诺顿定理实验电路图

（1）按图2.9（a）接线，改变负载电阻R，测量出UAB和IR的数值，数据填入表2.5，特别注意要测出R=∞及R=0时的电压和电流。

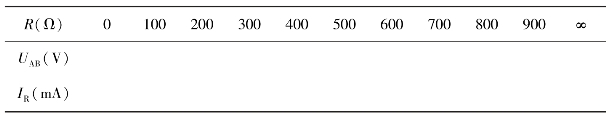

表2.5　有源二端网络的外特性

(www.daowen.com)

（2）测量无源二端网络的等效电阻

将电流源去掉（开路），电压源去掉（短路），再将负载电阻开路，用伏安法或直接用万用表电阻挡测量A、B两点的电阻RAB，该电阻即为网络的等效电阻。

（3）验证戴维南定理

选用实验台上适当的电阻和电阻箱的电阻，使其等于RAB，然后将稳压电源输出电压调到U0C（步骤（1）时所测得的开路电压），并与RAB串联，如图2.9（b）所示。重复测量UAB和IR的关系曲线，数据填入表2.6，并与步骤（1）所测得的数值进行比较，验证戴维南定理。

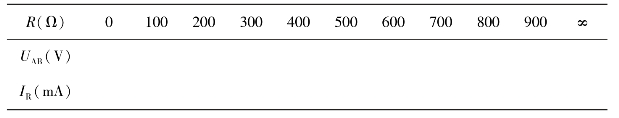

表2.6　戴维南定理测量表

（4）验证诺顿定理

用一电流源，其大小为实验步骤（1）中R短路时的电流ISC与一等效电阻RAB并联后组成的实际电流源，接上负载电阻，如图2.9（c），重复步骤（1）的测量，数据填入表2.7，与步骤（1）所测得的数值进行比较，验证诺顿定理。

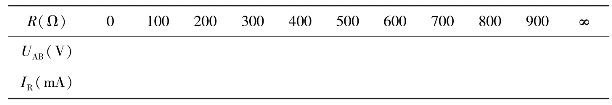

表2.7　诺顿定理测量表

4）思考题

（1）根据实验测得的UAB及IR数据，在同一坐标系中分别绘出UAB=f（IR）曲线，验证它们的等效性，并分析误差产生的原因。

（2）设有源二端网络是封闭的，对外只伸出两个端钮，并知两个端钮之间不允许短路。试问如何确定该网络的等效电路？

（3）根据步骤（1）所测得的开路电压U0C和短路电流ISC，计算有源二端网络的等效内阻，与步骤（2）所测得的RAB进行比较。
