1）实验目的

（1）通过实验来验证线性电路中的叠加定理及其适用范围。

（2）熟练掌握常用仪器仪表的使用方法。

2）实验原理

在线性电路中，如果有多个独立电源共同作用，它们在电路中任一支路产生的电流或电压，等于各个独立电源分别单独作用时，在该支路产生的电流或电压的代数和，这一结论称为线性电路的叠加定理；如果网络是非线性的，叠加定理不适用。

本实验中，先使电压源和电流源分别单独作用，测量各点间的电压，然后再使电压源和电流源共同作用，测量各点间的电压，验证是否满足叠加定理。

独立电源单独作用，是指当某个独立电源单独作用于网络时，其余的电压源短路，电流源开路。

3）实验内容

（1）按图2.7接线，先不加IS，调节好U1=10 V，U2=5 V。

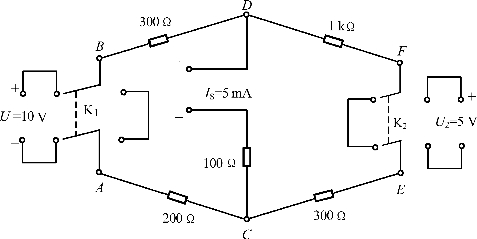

图2.7　叠加定理实验电路图

（2）K1接通电源，K2打向短路侧，用直流电压表测量表2.4中各电压值，注意测量值的符号，数据填入表2.4。(www.daowen.com)

（3）K2接通电源，K1打向短路侧，重复实验测量。

（4）K1、K2都打向短路侧，IS输出经电流表接至电路“+”及“-”端，并调节至5 mA，重复实验测量。

（5）在上一步骤测量完后将K1、K2都接至电源，重复测量，完成表2.4。

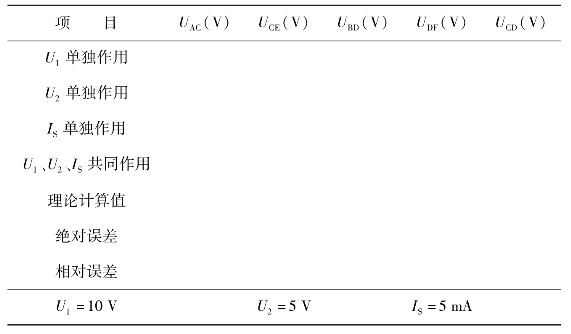

表2.4　叠加定理验证电路的测试数据

4）实验报告

（1）测量数据列表并进行分析比较。

（2）可选做含非线性元件的电路，证明是否适用叠加定理（如将电路中1 kΩ电阻换成稳压管）。

5）思考题

（1）与IS串联的100 Ω电阻改成200 Ω电阻后对测量结果有何影响？

（2）如电源含有不可忽略的内电阻与内电导，实验中应如何处理？
