YB4340G型示波器优化方案

1)主要技术指标

(1)垂直系统

①偏转系数:1 mV/div~5 V/div,1-2-5进制分12挡;误差±5%。

②偏转系数微调比:≥2.5∶1。

③频带宽度:5 mV/div~5 V/div,DC~40 MHz;1 mV/div~2 mV/div,DC~15 MHz。

④上升时间:5 mV/div~5 V/div,约8.8 ns;1 mV/div~2 mV/div,约23 ns。

⑤输入阻抗:1 MΩ±2%,约25 pF。

⑥最大输入电压:400 Vpk,频率≤1 kHz。

工作方式:CH1、CH2、双踪、叠加。

⑧相位转换:180°(仅CH2通道可转换)。

(2)触发系统

①触发源:CH1、CH2、电源、外接。

②触发方式:自动、常态、单次。

③最大输入电压:100 Vpk,频率≤1 kHz。

(3)水平系统

①水平显示方式:A、A加亮、B、B触发。

②A扫描时基:0.1 μs/div~0.5 s/div(±5%),1-2-5进制分21挡。

③B扫描时基:0.1 μs/div~0.5 ms/div(±5%),1-2-5进制分12挡。

④延迟时间:1 μs/div~5 ms/div连续可调。

(4)一般特性

①工作环境:温度0℃~+40℃。

②电源:AC220 V±22 V;50 Hz±2 Hz;功耗:约40 W。

2)面板图

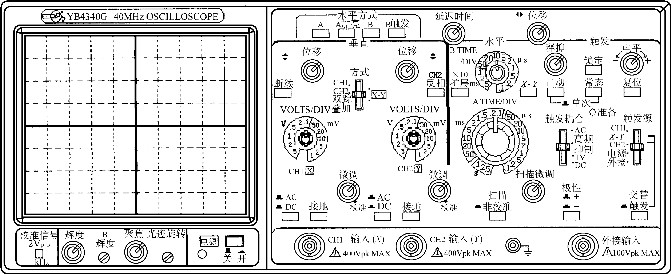

图1.6 YB4340G型示波器(www.daowen.com)

3)面板控制键作用说明(图1.6)

这里仅介绍与YB4320C型示波器有所区别的部分控制按键。

(1)延迟扫描辉度控制旋钮(B辉度):顺时针方向旋转此旋钮,增加延迟扫描B显示光迹亮度。

(2)校准信号输出端子(校准信号):提供1 kHz(±2%)、2 VP-P(±2%)方波作本机Y轴、X轴校准用。

(3)断续工作方式开关(断续):CH1、CH2两个通道按断续方式工作,断续频率为250 kHz,适用于低速扫描。

(4)主扫描时间系数选择开关(A TIME/DIV):共21挡,在0.1 μs/div~0.5 s/div范围内选择扫描速率。

(5)扫描非校准状态开关键(扫描非校准):按入此键,扫描时基进入非校准调节状态,此时调节扫描微调有效。

(6)扩展控制键(×10扩展):按下此键后,扫描因数×10扩展,扫描时间是TIME/DIV开关指示数值的1/10。

(7)延迟扫描B时间系数选择开关(B TIME/DIV):分12挡,在0.1 μs/div~0.5 ms/div范围内选择B扫描速率。

(8)水平工作方式选择(水平方式)

①主扫描(A):按入此键主扫描A单独工作,用于一般波形观察。

②A加亮:选择A扫描的某区段扩展为延迟扫描,可用此扫描方式。与A扫描相对应的B扫描区段(被延迟扫描)以高亮度显示。

③被延迟扫描(B):单独显示被延迟扫描B。

④B触发:选择连续延迟扫描和触发延迟扫描。

(9)延迟时间调节旋钮(延迟时间):调节延迟扫描对应于主扫描起始延迟多长时间启动延迟扫描,调节该旋钮,可使延迟扫描在主扫描全程任何时段启动延迟扫描。

(10)交替触发:在双踪交替显示时,触发信号来自于两个垂直通道,此方式可用于同时观察两路不相关信号。

(11)触发电平旋钮(电平):用于调节被测信号在某选定电平触发,当旋钮转向“+”时显示波形的触发电平上升,反之触发电平下降。

(12)电平锁定(锁定):无论信号如何变化,触发电平自动保持在最佳位置,不需人工调节电平。

(13)释抑:当信号波形复杂,用电平旋钮不能稳定触发时,可用“释抑”旋钮使波形稳定同步。

(14)触发极性按钮(极性):触发极性选择。用于选择信号的上升沿和下降沿触发。

(15)触发方式选择(TRIG MODE)

①自动(AUTO):在“自动”扫描方式时,扫描电路自动进行扫描。在没有信号输入或输入信号没有被触发同步时,屏幕上仍然可以显示扫描基线

②常态(NORM):有触发信号才能扫描,否则屏幕上无扫描线显示。当输入信号的频率低于50 Hz时,请用“常态”触发方式。

③单次(SINGLE):当“自动”(AUTO)“常态”(NORM)两键同时弹出被设置于单次触发工作状态,当触发信号来到时,准备(READY)指示灯亮,单次扫描结束后指示灯熄,复位键(RESET)按下后,电路又处于待触发状态。
