1）主要技术指标

（1）垂直系统

①CH1和CH2的灵敏度：5 mV/div～5 V/div（1 mV/div～1 V/div：×5扩展），1-2-5挡，10挡。

②精度：×1　±5%；×5　±10%。

③频带宽度（5 mV/div）：DC（DC～20 MHz）；AC（10 Hz～20 MHz）

④上升时间：≤17.5 ns。

⑤输入阻抗：1 MΩ±2%，25 pF±3 pF。

⑥最大输入电压：400 V（DC+AC　峰值）。

⑦输入耦合系统：AC-⊥-DC。

⑧工作系统：CH1（仅通道1工作）；CH2（仅通道2工作）；ADD（CH1和CH2的叠加）；双踪（同时显示通道1和通道2）。

⑨倒相：仅通道2的信号可转换。

（2）水平系统

①扫描方式：×1，×5，×1、×5交替。

②扫描时间：0.1 μs/div～0.2 s/div（±5%），20挡可调，1-2-5挡。

③扫描扩展：20 ns/div～40 ms/div。

④交替扩展触发：至多四迹。

⑤轨迹分挡微调：≤1.5 div。

（3）一般特性

①工作环境：温度0℃～+40℃；湿度20%～90%。

②电源：AC220 V±22 V；50 Hz±2.5 Hz。

③功耗：35 W。

2）面板图

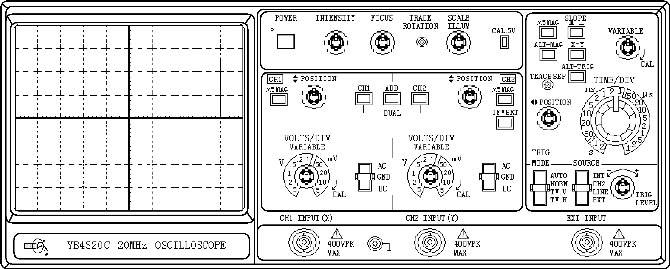

图1.5　YB4320C型示波器

3）面板控制键作用说明（图1.5）

（1）电源开关（POWER）：将电源开关按键弹出即为“关”位置，将电源线接入，按下电源开关，以接通电源，同时电源指示灯亮。

（2）辉度旋钮（INTENSITY）：顺时针方向旋转该旋钮，亮度增强。

（3）聚焦旋钮（FOCUS）：用亮度控制旋钮将亮度调节到合适的位置，然后调节聚焦控制钮直至轨迹达到最清晰的程度，虽然调节亮度旋钮时聚焦可自动调节，但聚焦有时也会轻微变化。如果出现这种情况，需重新调节聚焦。

（4）轨迹旋转旋钮（TRACE ROTATION）：由于磁场的作用，当轨迹在水平方向轻微倾斜时，该旋钮用于调节轨迹与水平刻度线平行。

（5）刻度照明控制旋钮（SCALE ILLUM）：该旋钮用于调节屏幕刻度亮度。如果该旋钮顺时针方向旋转，亮度将增加，该功能主要用于黑暗环境或拍照时的操作。

（6）通道1输入端（CH1 INPUT）：该输入端用于垂直方向的输入，在X-Y方式时输入端的信号成为X轴信号。

（7）通道2输入端（CH2 INPUT）：和通道1一样，只是在X-Y方式时输入端的信号成为Y轴信号。

（8）交流-接地-直流耦合选择开关（AC-GND-DC）：选择垂直放大器的耦合方式。

①交流（AC）：垂直输入端由电容器来耦合，此时输入信号中的直流成分被阻断。(www.daowen.com)

②接地（GND）：放大器的输入端接地（输入信号不接地），荧光屏上出现接地电平，可作测量基准或寻迹用。

③直流（DC）：垂直放大器输入端与信号直接耦合，此时输入信号的所有成分都被显示。

（9）衰减器开关（VOLTS/DIV）：用于选择垂直偏转灵敏度的调节。如果使用的是10∶1的探头，计算时将幅度×10。

（10）垂直微调旋钮（VARIABLE）：垂直微调用于连续改变电压偏转灵敏度。该旋钮逆时针方向旋到底，垂直方向的灵敏度下降到以下。在正常情况下该旋钮应位于顺时针方向旋到底的位置。

（11）CH1×5扩展、CH2×5扩展（CH1×5MAG、CH2×5MAG）：按下“×5”扩展按键，垂直方向的信号扩大5倍，最高灵敏度变为1 mV/div。

（12）垂直位移（POSITION）：调整轨迹在屏幕中的垂直位置。

（13）通道1选择（CH1）：屏幕上仅显示CH1的信号。

（14）通道2选择（CH2）：屏幕上仅显示CH2的信号。

（15）双踪选择（DUAL）：同时按下CH1和CH2按钮，屏幕上会出现双踪并自动以断续或交替方式同时显示CH1和CH2上的信号。

（16）叠加（ADD）按钮：显示CH1和CH2输入信号的代数和。

（17）CH2极性开关（INVERT）：按下此开关时CH2显示反相电压值。

在双踪显示模式下，如先按下CH2的倒相“INVERT”按钮，再按下“叠加”（ADD）按钮，则屏幕上将显示CH1和CH2相减后的信号。

（18）扫描时间系数选择开关（TIME/DIV）：共20挡，在0.1 μs/div～0.2 s/div范围内选择扫描速率。

（19）扫描微调旋钮（VARIABLE）：在正常工作中，该旋钮应位于校准位置（顺时针旋到底）。

（20）水平位移（POSITION）：用于调节轨迹在水平方向上移动。顺时针方向旋转该旋钮向右移动轨迹，逆时针方向旋转向左移动轨迹。

（21）扫描系数（×5MAG）扩展控制键：按下此键时，扫描系数乘以5扩展，扫描时间是“TIME/DIV”开关指示数值的1/5。

（22）交替扩展按钮（ALT-MAG）：按下此键时，扫描系数×1、×5交替显示。

同时使用垂直双踪方式和水平扩展交替可在屏幕上同时显示4条轨迹。

（23）“X-Y”控制按键：在X-Y工作方式时，垂直偏转信号接入CH2输入端，水平偏转信号接入CH1输入端。

（24）触发源选择开关（SOURCE）：选择触发信号源。

①内触发（INT）：CH1或CH2上的输入信号是触发信号。

②通道2触发（CH2）：CH2上的输入信号是触发信号。

③电源触发（LINE）：电源频率成为触发信号。

④外触发（EXT）：触发输入上的触发信号是外部信号，用于特殊信号的触发。

（25）外触发输入插座（EXT INPUT）：用于外部触发信号的输入。

（26）交替触发（ALT-TRIG）：在双踪交替显示时，触发信号交替来自于两个Y通道，此方式可用于同时观察两路不相关信号。

（27）触发极性按钮（SLOPE）：用于选择信号的上升或下降沿触发。

（28）触发方式选择（TRIG MODE）

①自动（AUTO）：在自动方式时扫描电路自动进行扫描，在没有信号输入或输入信号没有被触发同步时，屏幕上仍然可以显示扫描基线。

②常态（NORM）：有触发信号才能扫描，否则屏幕上无扫描线显示。当输入信号的频率低于20 Hz时，请用“常态”触发方式。

③TV.H：用于观察电视信号中行信号波形。

④TV.V：用于观察电视信号中场信号波形。

（29）校准信号（CAL）：电压幅度为0.5 VP-P，频率为1 kHz的方波信号。

（30）触发电平旋钮（TRIG LEVEL）：用于调节被测信号在某一电平触发同步。顺时针旋转到底（电平锁定），则无论信号如何变化，触发电平自动保持在最佳位置，不需人工调节电平。
