1）主要技术参数（见表1.3）

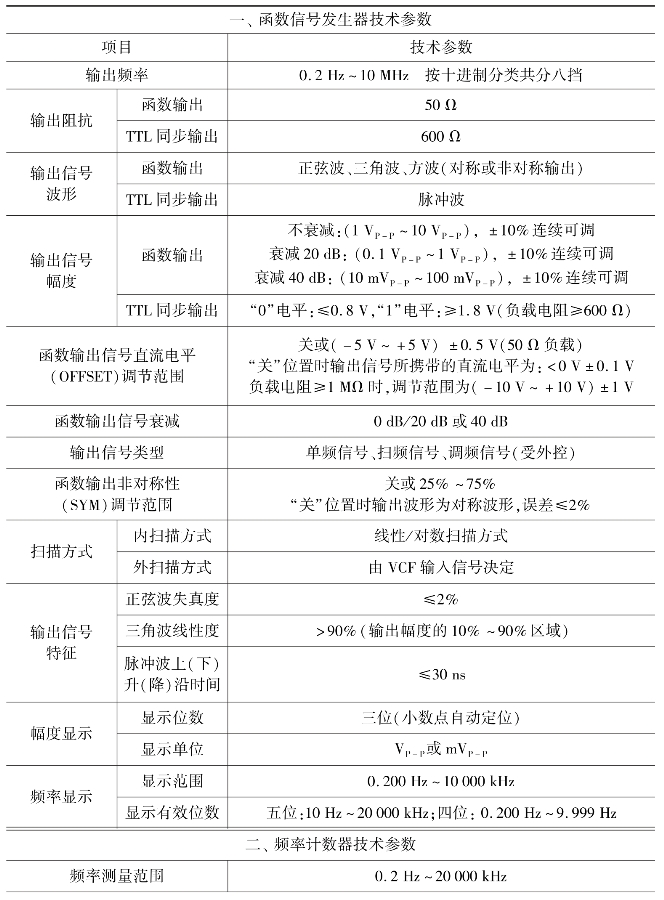

表1.3　主要技术参数

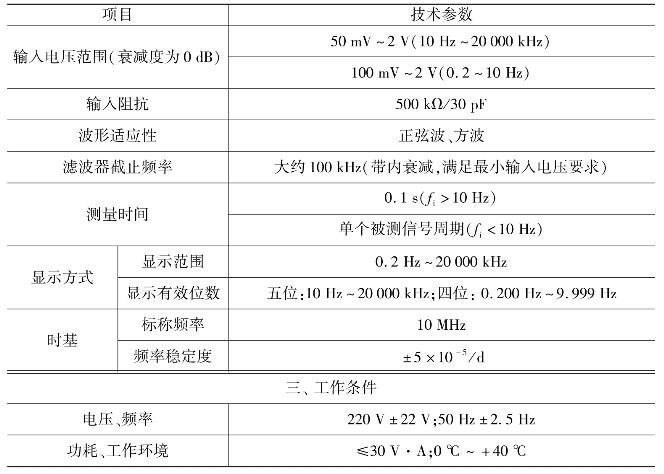

续表1.3

2）面板图

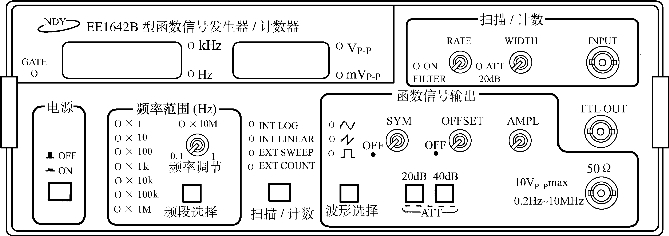

图1.4　EE1642B型函数信号发生器/计数器

3）使用说明

（1）扫描速率调节旋钮（RATE）

调节该旋钮可以改变内扫描的时间长短。在外测频时，逆时针旋到底（绿灯亮），为外输入测量信号经过低通开关进入测量系统。

（2）宽度调节旋钮（WIDTH）

调节该旋钮可调节扫频输出的扫频范围。在外测频时，逆时针旋到底（绿灯亮），为外输入测量信号经过衰减“20 dB”进入测量系统。

（3）外部输入插座（INPUT）

当“扫描/计数”按键功能选择在外扫描状态或外测频功能时，外扫描控制信号或外测频信号由此输入。

（4）TTL信号输出端（TTL OUT）

输出标准的TTL幅度的脉冲信号，输出阻抗为600 Ω。

（5）函数信号输出端（50 Ω）(www.daowen.com)

输出多种波形受控的函数信号，输出幅度为20VP-P（1 MΩ负载），10VP-P（50 Ω负载）。

（6）函数信号输出幅度调节旋钮（AMPL）

调节范围为20 dB。

（7）输出信号直流电平预置调节旋钮（OFFSET）

调节范围：-5 V～+5 V（50 Ω负载），当该旋钮处在“关”位置时，则为0电平。

（8）输出波形对称性调节旋钮（SYM）

调节该旋钮可以改变输出信号的对称性，当该旋钮处在“关”位置时，则输出对称信号。

（9）函数信号输出幅度衰减开关（ATT）

“20 dB”“40 dB”键均不按下，输出信号不经过衰减直接输出。“20 dB”“40 dB”键分别按下，则可选择20 dB或40 dB衰减。若上述二键同时按下，则衰减60 dB。

（10）波形选择按钮

可选择正弦波、三角波、脉冲波输出。

（11）扫描/计数按钮

可选择多种扫描方式和外测频方式。

①内扫描/扫频信号输出：当选定为内扫描方式时，分别调节扫描速率调节旋钮（RATE）、宽度调节旋钮（WIDTH），从函数信号输出端、TTL信号输出端均输出相应的内扫描的扫频信号。

②外扫描/扫频信号输出：当选定为外扫描方式时，由外部输入插座（INPUT）输入相应的控制信号，即可得到相应的受控扫描信号。

③外测频功能：当选定为外计数方式时，用本机提供的测试电缆，将函数信号引入外部输入插座（INPUT），观察显示频率应与“内”测量时相同。

（12）“频段选择”按钮

每按一次此按钮，输出频率向下调整1个频段。
