1）主要技术指标

（1）电压输出

①频率范围：0.3 Hz～3 MHz。

②频率调整率：0.1～1。

③输出波形：正弦波、方波、三角波、脉冲波、斜波、50 Hz正弦波。

④输出阻抗：50 Ω。

⑤输出信号类型：单频、调频、扫频。

⑥扫频类型：线性、对数。

⑦输出电压幅度：20 VP-P（1 MΩ）；

10 VP-P(50 Ω)。

⑧对称度调节：20%～80%。

⑨直流偏置：±10 V（1 MΩ）；

±5 V(50 Ω)。

⑩50 Hz正弦波输出：约2 VP-P。

（2）TTL/CMOS输出

①输出幅度：“0”：≤0.6 V；“1”：≥2.8 V。

②输出阻抗：600 Ω。

（3）频率计数

①分辨率：0.1 Hz。

②闸门时间：10 s、1 s、0.1 s。

③外测频范围：1 Hz～10 MHz。

④计数范围：六位（999999）。

（4）功率输出

①频率范围：0～30 kHz。

②输出电压：35 VP-P。

③输出功率：≥10 W。

④直流电平偏移范围：+15 V～-15 V。

⑤输出过载指示：指示灯亮。

（5）幅度显示(www.daowen.com)

①显示位数：三位。

②显示单位：VP-P或mVP-P。

③分辨率：1 mVP-P（40 dB）。

（6）一般特性

①工作温度：0℃～+40℃。

②电源：AC 220 V±22 V；50 Hz±2.5 Hz。

③视在功率：约10 V·A。

2）面板图

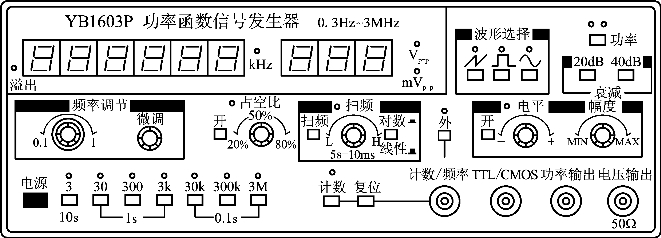

图1.3　YB1603P型函数信号发生器

3）面板操作键名称及功能说明（图1.3）

（1）电源开关（POWER）：将电源开关按键弹出即为“关”位置；按下电源开关即接通电源。

（2）LED显示窗口：此窗口指示输出信号的频率，当“外测”开关按入，显示外测信号的频率。如超出测量范围，溢出指示灯亮。

（3）频率调节旋钮（FREQUENCY）：调节此旋钮改变输出信号频率。顺时针旋转，频率增大；逆时针旋转，频率减小，微调旋钮可以微调频率。

（4）占空比（DUTY）：占空比开关和占空比调节旋钮。将占空比开关按下，占空比指示灯亮，调节占空比旋钮，可改变波形的占空比。

（5）波形选择开关（WAVE FORM）：按下对应波形的某一键，可选择需要的波形。

（6）衰减开关（ATTE）：电压输出衰减开关，二挡开关组合为20 dB、40 dB、60 dB。

（7）频率范围选择开关（并兼频率计闸门开关）：根据所需要的频率，按其中任一键。

（8）计数、复位开关：按计数键，LED显示开始计数；按复位键，LED显示全为0。

（9）计数/频率端口：计数、外测频率输入端口。

（10）外测频开关：按下此开关，LED显示窗口显示外测信号频率或计数值。

（11）电平调节：按下电平调节开关，电平指示灯亮，此时旋转电平调节旋钮，可改变直流偏置电平。

（12）幅度调节旋钮（AMPLITUDE）：顺时针调节此旋钮，增大电压输出幅度。逆时针调节此旋钮可减小电压输出幅度。

（13）电压输出端口（VOLTAGE OUT）：电压由此端口输出。

（14）TTL/CMOS输出端口：由此端口输出TTL/CMOS信号。

（15）功率输出端口：功率信号由此端口输出。

（16）扫频：按下扫频开关，电压输出端口输出信号为扫频信号，调节速率旋钮，可改变扫频速率，改变线性/对数开关可产生线性扫频和对数扫频。

（17）电压输出指示：3位LED显示输出电压值，输出接50 Ω负载时应将读数除以2。

（18）功率按键：按下此键，按键上方左边绿色指示灯亮，功率输出端口输出信号；当输出过载时，右边红色指示灯亮。
