1）技术性能（见表1.1）

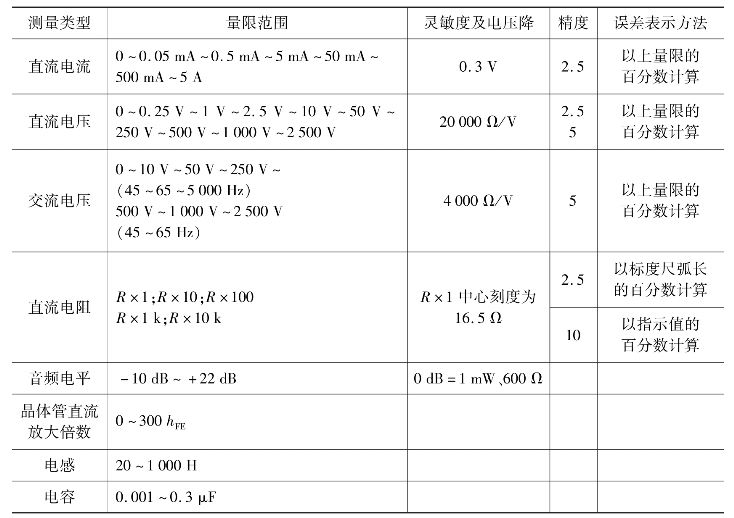

表1.1　仪表的测量范围及精度等级

2）面板图（图1.2）

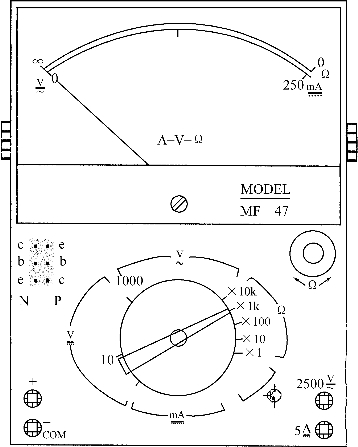

图1.2　MF-47型万用表面板

3）使用方法

（1）使用前应检查表头指针是否指在机械零位上，如不指在零位时，可旋转表盖上的调零器使指针指示在零位上。

（2）将红黑测试表棒分别插入“+”“-”插座中，如测量交、直流2 500 V或直流5 A时，红表棒则应分别插入标有“2 500”或“5 A”的插座中。

（3）直流电流的测量：测量0.05～500 mA时，转动开关至所需电流挡；测量5 A时，转动开关可放在500 mA直流电流量限上而后将测试棒串接于被测电路中。

（4）交、直流电压的测量：测量交流10～1 000 V或直流0.25～1 000 V时，转动开关至所需电压挡。测量交、直流2 500 V时，转动开关应分别旋至交流1 000 V或直流1 000 V位置上，而后将测试棒跨接于被测电路两端。

（5）直流电阻的测量：装上电池（1.5 V二号电池及9 V层叠电池各一只），转动开关至所需测量的电阻挡，将红黑测试表棒两端短接，调整零欧姆调节旋钮，使指针对准欧姆挡“0”位上，再将测试表棒分开测量未知电阻的阻值。如短路测试时调整零欧姆调节旋钮不能使指针对准欧姆挡“0”位上，则表示电池电压不足，应尽早取出并更换新电池。

测量电路中的电阻时，应先切断电源，如电路中有电容则应先行放电。

（6）音频电平的测量：测量方法与测量交流电压相似，转动开关至相应的交流电压挡，并使指针有较大的偏转。

音频电平刻度是根据0 dB=1 mW、600 Ω输送线标准而设计的。音频电平（N）与功率、电压的关系是：

式中：P1——在600 Ω负荷阻抗上0 dB的标称功率，P1=1 mW；(www.daowen.com)

U1——在600 Ω负荷阻抗上消耗功率为1 mW时的相应电压，即

P2——被测功率；

U2——被测电压。

音频电平是以交流10 V为基准刻度，如指示值大于+22 dB时，可在50 V以上各量限测量，其示值可按表1.2所示值修正。

表1.2　音频电平测量量限及范围

（7）电容的测量：转动开关至交流10 V位置，被测电容串接于任一测试棒，然后跨接于10 V交流电压电路中进行测量。

（8）电感的测量：与电容测量方法相同。

（9）晶体管直流放大倍数hFE的测量：先转动开关至ADJ位置上，将红黑测试表棒两端短接，调节欧姆电位器，使指针对准300 hFE刻度线上，然后转动开关至hFE位置，将要测的晶体管脚分别插入晶体管测试座的e、b、c管座内，指针偏转所示数值约为晶体管的直流放大倍数β值。NPN型晶体管应插入N型管孔内，PNP型晶体管应插入P型管孔内。

4）注意事项

（1）仪表在测试时，不能旋转开关旋钮。

（2）测量电路中的电阻阻值时，应将被测电路的电源切断，如果电路中有电容，应先将其放电后才能测量。切勿在电路带电情况下测量电阻。

（3）测未知量的电压或电流时，应先选择最高量限，待第一次读取数值后，方可逐渐转至适当位置以取得较准确读数并避免烧坏电路。

（4）电阻各挡所用干电池应定期检查、更换，以保证测量精度。

（5）每次使用结束后，应将万用表量程开关置于交流电压最大挡。

（6）仪表应保持清洁和干燥，以免影响准确度和损坏仪表。
