1）主要技术指标

（1）输出电压：0～30 V（双路）；5 V（固定输出）。

（2）输出电流：0～2 A（双路）；2 A（固定输出）。

（3）负载效应：CV—5×10-4+2 mV；CC—20 mA。

（4）源效应：CV—1×10-4+0.5 mV；CC—1×10-3+5 mA。

（5）纹波及噪声：CV—1 mVrms；CC—1 mArms。

（6）输出调节分辨率：CV—20 mV；CC—30 mA。

（7）跟踪误差：±1%。

（8）显示精度：2.5级。

（9）电源电压：AC 220 V±22 V；频率：50 Hz±2 Hz。

（10）工作温度：0℃～+40℃。

2）面板图

(www.daowen.com)

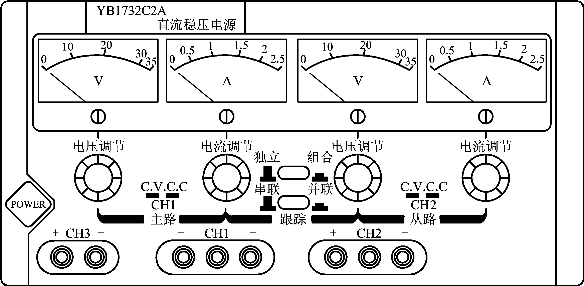

图1.1　YB1732C2A型三路直流稳压电源

3）面板操作键名称及功能说明（图1.1）

（1）电源开关（POWER）：将电源开关按键弹出即为“关”位置；按下电源开关即接通电源。

（2）电压调节旋钮（VOLTAGE）：主路及从路电压调节旋钮，顺时针调节，电压由小变大；逆时针调节，电压由大变小。

（3）电流调节旋钮（CURRENT）：主路及从路电流调节旋钮，顺时针调节，电流由小变大；逆时针调节，电流由大变小。

（4）恒压指示灯（C.V）：主路及从路处于恒压状态时，C.V指示灯亮。

（5）恒流指示灯（C.C）：主路及从路处于恒流状态时，C.C指示灯亮。

（6）输出端口（CH3）：固定5 V输出端口。

（7）输出端口（CH1）：主路（CH1）输出端口。

（8）输出端口（CH2）：从路（CH2）输出端口。

（9）显示窗口：从左向右为主路（CH1）电压显示窗口、主路（CH1）电流显示窗口、从路（CH2）电压显示窗口、从路（CH2）电流显示窗口。

（10）电源独立/组合控制开关：此开关弹出，两路可分别独立使用。开关按入，电源进入跟踪状态。

（11）电源串联/并联选择开关：独立/组合开关按入，串联/并联开关弹出，为串联跟踪，此时调节主电源电压调节旋钮，从路输出电压严格跟踪主路输出电压，使输出电压最高可达两路电压的额定值之和。独立/组合开关和串联/并联开关都按入，为并联跟踪，此时调节主电源电压调节旋钮，从路输出电压严格跟踪主路输出电压；调节主电源电流调节旋钮，从路输出电流跟踪主路输出电流，使输出电流最高可达两路电流的额定值之和。
