【摘要】：图4.59为CMNP∶0.005Eu2+，z Mn2+样品的发射光谱图以及CMNP∶0.005Eu2+，0.1 Mn2+发射峰的高斯拟合图。从图中可以看出，其发射光谱包含位于408，456，549，630 nm的4个发射带，其中发射带（Ⅰ）和（Ⅱ）对应于Eu2+离子占据八配位的Cal和Ca2，发射带（Ⅲ）对应于Eu2+离子占据九配位的Ca3，位于630 nm处的发射带是Mn2+离子的特征发射。出现这种现象的原因可能是EuⅠ与Mn2+离子和Eu2与Mn2+离子之间发生了能量传递。并且CMNP∶0.005Eu2+，0.1 Mn2+荧光粉的发射位于白光区域。
图4.59为CMNP∶0.005Eu2+，z Mn2+样品的发射光谱图以及CMNP∶0.005Eu2+，0.1 Mn2+发射峰的高斯拟合图。从图中可以看出，其发射光谱包含位于408，456，549，630 nm的4个发射带，其中发射带（Ⅰ）和（Ⅱ）对应于Eu2+离子占据八配位的Cal和Ca2，发射带（Ⅲ）对应于Eu2+离子占据九配位的Ca3，位于630 nm处的发射带是Mn2+离子的特征发射。随着Mn2+离子掺杂浓度的增加，发射带（Ⅰ）和（Ⅲ）逐渐减弱而发射带（Ⅱ）和Mn2+离子的发射逐渐增强。出现这种现象的原因可能是EuⅠ与Mn2+离子和Eu2与Mn2+离子之间发生了能量传递。由于Eul将能量传递给Mn2+离子，增加Mn2+离子的含量，能量传递的可能性增强，Mn2+离子的发射峰增强。当Eul被激发时，Eul和Eu2之间也发生了能量传递，增加Mn2+离子含量，Eu2与Mn2+之间的能量传递也增强。并且CMNP∶0.005Eu2+，0.1 Mn2+荧光粉的发射位于白光区域（0.258 5，0.234 8）。
(www.daowen.com)

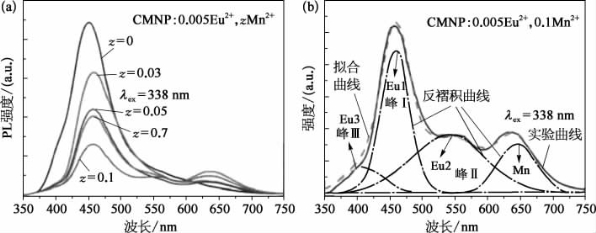

图4.59 CMNP∶0.005Eu2+，z Mn2+（z=0～0.1）荧光粉的发射光谱（a）和CMNP∶0.005Eu2+，0.1 Mn2+发射峰的高斯拟合图（b）
免责声明：以上内容源自网络，版权归原作者所有，如有侵犯您的原创版权请告知，我们将尽快删除相关内容。
