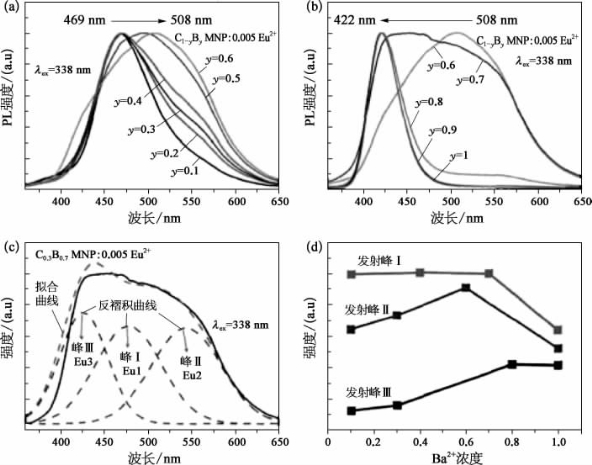

图4.57　C1-yByMNP∶0.005Eu2+荧光粉的发射光谱图［（a）y=0～0.6，（b）y=0.6～1］、C0.4B0.6MNP∶0.005Eu2+的发射峰的商斯拟合图（c）与发射峰强度交化图（d）

在Ba2+离子取代Ca2+离子的样品中发现了类似于Sr2+离子取代的现象。如图4.57所示，C1-yByMNP∶0.005Eu2+系列荧光粉在338 nm激发下，发射光谱随Ba2+离子浓度变化而变化，发射光谱先向长波方向发生移动随后向短波方向移动。由C0.3B0.7MNP∶0.005Eu2+的高斯拟合图可以看出，在338 nm激发下，当Ba2+离子取代浓度为0≤y≤0.5时，由Eu1引起的发射峰Ⅰ占优势，然而随着Ba2+离子浓度的增加，发射峰Ⅱ逐渐增强。当取代浓度为50 mol%时，发射峰Ⅰ和发射峰Ⅱ的强度值相当。当Ba2+离子取代浓度为0.7≤y≤1.0时，发射峰Ⅲ占优势，而发射峰Ⅰ和发射峰Ⅱ的强度随Ba2+离子的取代浓度增加而减弱。特别的，当Ca2+离子全部被Ba2+离子取代时，发射峰Ⅰ和发射峰Ⅱ基本消失。而且，C0.3B0.7MNP∶0.005Eu2+荧光粉的发射光谱是范围在350～650 nm的宽谱，包括所有的发射峰（发射峰Ⅰ、发射峰Ⅱ和发射峰Ⅲ）。随着Ba2+离子取代浓度的增加，发射峰Ⅱ的强度逐渐增强，可能是因为，在荧光粉中Eu2原子数量逐渐增多。当Ba2+离子取代浓度为0.7≤y≤1.0时，发射峰Ⅰ的强度增强，这是因为Eu1原子的数量逐渐增多。这种现象可以从两个方面解释：首先，可能是因为Eu2和Eu3原子直接占据Ba2+离子格位，而Eul主要占据Ca2+离子格位。第二个原因，可能是因为Eul原子和Eu2原子最低能级5d能级叠加，当Eul原子被激发时，引起从Eul到Eu2的能量传递。当Ba2+离子取代浓度为0≤y≤0.5时，第一个原因占主导地位，当Ba2+离子取代浓度为0.7≤y≤1.0时，主要是第二个原因影响发光。(www.daowen.com)

图4.58　C1-yByMNP∶0.005Eu2+荧光粉的CIE坐标图

C1-yByMNP∶0.005Eu2+系列荧光粉的CIE色坐标如图4.58所示，随着Ba2+离子浓度的增加，色坐标跨越整个蓝光区域，从蓝光区域（0.148 8，0.158 3）到达绿色区域（0.237 8，0.363 5）再回到蓝紫色区域（0.166 3，0.026 3），具有非常好的色坐标调节特性。
