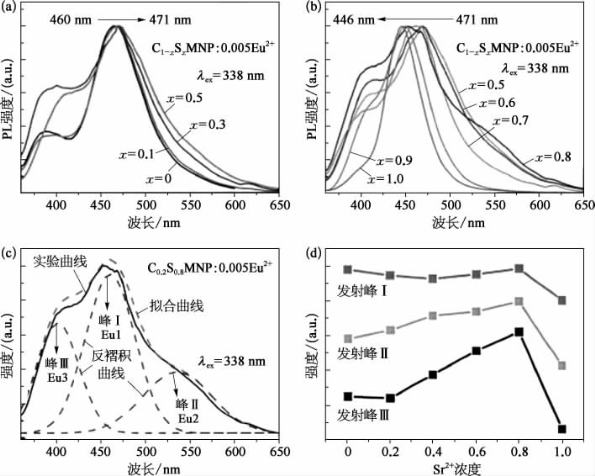

图4.55　C1-xSxMNP∶0.005Eu2+荧光粉的发射光谱图［（a）x=0～0.5，（b）x=0.5～1］、C0.2S0.8MNP∶0.005Eu2+的发射峰的高斯拟合图（c）和发射峰弧度变化图（d）

图4.55（a）和（b）是在338 nm波长激发下，C1-xSxMNP∶0.005Eu2+的发射光谱图。当Sr2+离子的取代浓度逐渐增加时，发射峰发生红移，从460 nm移动至471 nm，直至取代浓度为50 mol%；继续增加Sr2+离子的取代浓度，发射峰开始蓝移，从471 nm移动至446 nm。从C0.2S0.8MNP∶0.005Eu2+的高斯拟合图可以看出，C0.2S0.8MNP∶0.005Eu2+的发射光谱由3个发射峰组成，标记为峰Ⅰ，Ⅱ和Ⅲ。在338 nm激发下，由Eu1原子引起的发射峰Ⅰ在所有样品中一直占优势，Eu2原子引起的发射峰Ⅱ和由Eu3原子引起的发射峰Ⅲ都呈抛物线趋势变化。随着Sr2+离子取代浓度的增加，发射峰Ⅰ的强度一直很强，没有明显变化，表明在这一系列荧光粉样品中存在大量的Eul原子，而Eu3原子的发射一直比Eu2原子的发射强。这种现象可能是因为Eu1原子和Eu2／Eu3原子之间存在能量转移。由于Eu2／Eu3原子向Eul转移能量，当Eu2／Eu3原子数量越多时，能量转移效应越明显，直至Sr2+离子的取代浓度到80 mol%时达到最大值。因此，在Sr2+离子取代的荧光粉中，Eu1的发射峰一直很强。(www.daowen.com)

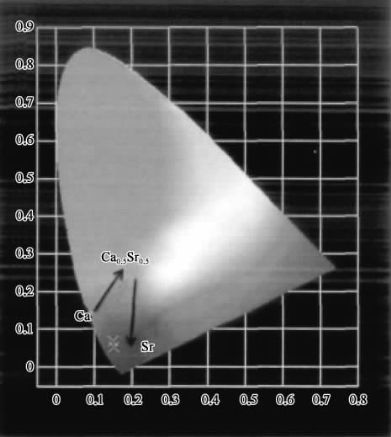

图4.56　C1-xSxMNP∶0.005Eu2+荧光粉的CIE坐标图

图4.56是一系列C1-xSxMNP∶0.005Eu2+荧光粉的CIE坐标图。从光谱图中可以看出，C1-xSxMNP∶0.005Eu2+（0≤x≤1.0）荧光粉的CIE坐标值从（0.148 8，0.158 3）到（0.180 2，0.223 3）再到（0.152 9，0.053 1），发光颜色从蓝光区域跨越到蓝绿色区域。
