图4.44（a）给出了不同监测波长下Ba2Mg（PO4）2∶0.04Ce3+的激发和发射光谱。从插图中可以明显看出，随着Ce3+离子掺杂浓度的增加，Ce3+离子的发射光谱强度逐渐增强；当Ce3+掺杂浓度为4 mol%时达到最强；继续增加Ce3+离子掺杂浓度，发光强度开始逐渐减弱，这种现象主要由于浓度淬灭效应。在380 nm检测下，Ba2Mg（PO4）2∶0.04Ce3+的激发光谱为从220～350 nm的宽谱，可以分解为峰值在270 nm和307 nm的两个峰。这些峰都是由Ce3+离子从基态到其5d1不同晶体场劈裂能级的跃迁造成的。相对应的发射光谱都呈现了一个发射中心位于380 nm从350～550 nm的不对称光谱，这主要是Ce3+离子的5d-4f跃迁。另外，在307 nm激发下，发射强度最强。从图4.44（b）可以看出，随Ce3+离子掺杂浓度增加，Ce3+离子的发射峰逐渐向长波方向移动，从x=0.005时的380 nm移动到x=0.2时的392 nm，这可能是因为高浓度掺杂时，Ce3+离子激发光谱和发射光谱重叠而引起的自吸收。

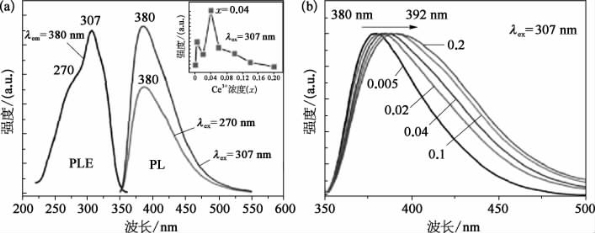

图4.44　Ba2Mg（PO4）2∶0.04Ce3+的激发和发射光谱（a）［插图是不同Ce3+掺杂的Ba2Mg（PO4）2∶xCe3+样品的发射光强度变化］和xCe3+的发射光谱随xCe3+子掺杂浓度变化图（b）

图4.45（a）给出了Ba2Mg（PO4）2∶0.01Tb3+的激发和发射光谱图，从图中可以看出，其激发光谱由两个宽谱以及一系列锐线谱组成。两个宽带分别位于237 nm和260 nm，它们源自Tb3+离子的4f8_4f75d1激发，该激发带属于电偶极允许跃迁。在发射光谱中，383，415，437，458，469，488，548，583，621 nm处的发射峰分别对应于Tb3+离子的5D3到7F6，7F5，7F4，7F3，7F2和5D4到7F6，7F5，7F4，7F3的特征跃迁，其中最大发射强度位于548 nm处的5D4→7F5跃迁。合成了一系列单掺杂含不同浓度Tb3+离子的样品，它们的发射光谱如图4.45（b）所示，在低浓度下Tb3+离子的5D3→7FJ蓝光谱线发射较强，当浓度提高后蓝光部分因为交叉弛豫而发生淬灭，只剩下5D4→7FJ绿光发射的谱线。

(www.daowen.com)

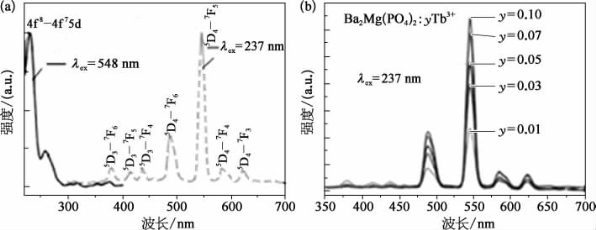

图4.45　Ba2Mg（PO4）2∶0.01Tb3+的激发和发射光谱（a）和一系列Ba2Mg（PO4）2∶yTb3+荧光粉的发射光谱（b）

图4.46（a）和（b）给出了Ba2Mg（PO4）2∶0.04Ce3+，yTb3+的发射光谱以及Ce3+离子和Tb3+离子发射光强度变化图，从图中可以看出，固定Ce3+离子的掺杂浓度，变化Tb3+离子的浓度时，Ce3+离子的发射强度逐渐降低，Tb3+离子的发射强度逐渐增强，这可能是因为Ce3+离子与Tb3+离子之间存在能量传递。图4.46（c）和（d）是Ba2Mg（PO4）2∶0.04Ce3+，z Mn2+（0≤z≤0.4）的发射光谱和Ce3+离子和Mn2+离子发射光强度变化图。在307 nm激发下，Ba2Mg（PO4）2∶0.04Ce3+，z Mn2+的发射光谱由Ce3+离子的5d1_4f1跃迁的蓝光发射峰和Mn2+离子的4T1→6A1禁戒跃迁的红光发射峰组成。把Ce3+离子的掺杂浓度固定在4 mol%，当Mn2+离子的掺杂浓度逐渐上升时，Ce3+离子的发光强度逐渐下降，而Mn2+离子的发光强度则先增强后减弱，当Mn2+离子掺杂浓度为30 mol%时发光最强。从图4.46（d）中能直观地看到Ce3+离子和Mn2+离子发光强度的变化关系。

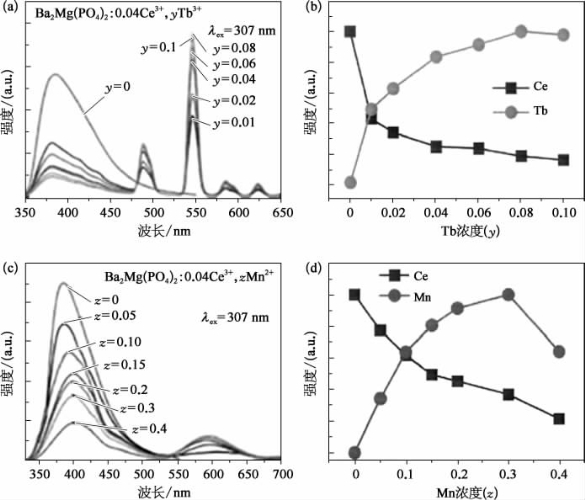

图4.46　Ba2Mg（PO4）2∶Ce3+，Tb3+的发射光谱（a）、Ce3+离子和Tb3+离子发射光强度变化（b）、Ba2Mg（PO4）2∶Ce3+，Mn2+的发射光谱（c）与Ce3+离子和Mn2+离子发射光强度变化（d）
