图4.42为Ba2Mg（PO4）2，Ba2Mg（PO4）2∶0.04Ce3+，Ba2Mg（PO4）2∶0.1Tb3+和Ba2Mg（PO4）2∶0.04Ce3+，0.03Tb3+，0.06 Mn2+的XRD图谱。所有的样品都有着相似的衍射峰，并与标准卡片JCPDS：87-0419完好匹配，这表明Ce3+，Tb3+离子的引入以及Ce3+／Tb3+／Mn2+的共掺并没有引起Ba2Mg（PO4）2基质材料结构发生明显的变化，所得到的样品为纯相。

图4.43给出了单位晶胞Ba2Mg（PO4）2的晶体结构图，结构图中的阳离子Ba2+有两种不同的晶格位置。Ba2Mg（PO4）2是空间群为P121／n1和晶格常数为a=5.294Å，b=8.837Å，c=16.143Å（α=γ=90°，β=90.60°），V=755.2Å3，Z=4的单斜结构［197］。Bal原子周围拥有7个O原子是7配位，平均键长为2.781Å；而Ba2与8个O原子形成8配位，平均键长为2.855Å。Ba1和Ba2原子通过共定点与四面体PO4群和八面体Mg O6群。基于不同配位数的阳离子的有效半径比较及考虑到电荷等综合因素，推测Ce3+，Tb3+倾向于占据Ba2+的格位，而Mn2+离子则可能倾向于占据Mg2+的格位。

(www.daowen.com)

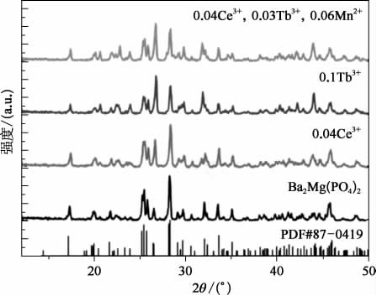

图4.42　Ba2Mg（PO4）2，Ba2Mg（PO4）2∶0.04Ce3+，Ba2Mg（PO4）2∶0.1Tb3+，Ba2Mg（PO4）2∶0.04Ce3+，0.03Tb3+，0.06 Mn2+样品的XRD图谱

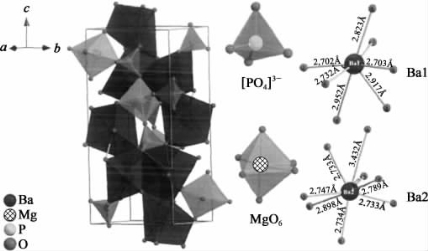

图4.43　Ba2Mg（PO4）2结构示意图
