图4.40是一系列Na3Y2（PO4）3∶0.02Ce3+，yTb3+，zEu3+荧光粉在254 nm激发下的发射光谱。当固定Ce3+和Eu3+离子的掺杂浓度时，随着Tb3+离子掺杂浓度的增加，Ce3+离子的发射强度减弱，而Tb3+离子的发射强度增强，Eu3+离子的发射峰强度也有所增强。当固定Ce3+离子和Tb3+离子的掺杂浓度时，随着Eu3+离子掺杂浓度的增加，Ce3+离子和Tb3+离子的发射光谱的光强显著减弱，Eu3+离子的发射峰强度一直增强。表明在三掺样品中，存在着Ce3+_Tb3+_Eu3+的能量传递过程，但是可能由于Tb3+离子和Eu3+离子能级太多，存在交叉弛豫，导致传递效率较低，Eu3+离子的发光较弱，该能量传递机理还有待进一步研究。

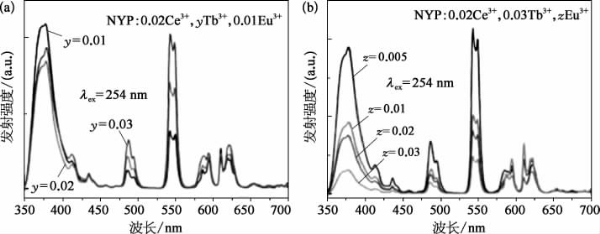

图4.40　一系列Na3Y2（PO4）3∶0.02Ce3+，yTb3+，zEu3+的发射光谱

为了研究Na3Y2（PO4）3∶0.02Ce3+，yTb3+，zEu3+荧光粉的发光变化情况，制备了不同掺杂浓度的荧光粉，并测试了光谱，它们的色坐标图以及CIE坐标值分别如图4.41和表4.11所示。从图4.41可以看出，当变化Tb3+离子的掺杂浓度时，其发光颜色由绿光（0.387 1，0.388 2）到黄光（0.371 6，0.458 6）逐渐接近白光区域（0.356 5，0.468 0），其CIE坐标值是Y值减小较大，而X值变化不大，当Eu3+离子的掺杂浓度发生变化时，荧光粉的发光颜色由绿光区域（0.326 9，0.495 9）经过黄光区域（0.488 8，0.428 4）逐渐到达红光区域（0.573 8，0.370 2），其CIE坐标值中的X值增大较大，而Y值小范围减小。(www.daowen.com)

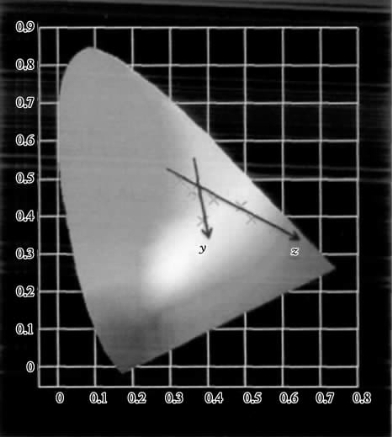

图4.41　部分Na3Y2（PO4）3∶0.02Ce3+，yTb3+，zEu3+荧光粉的色坐标

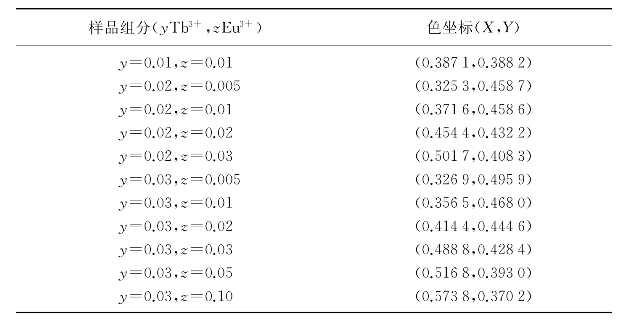

表4.11　一系列Na3Y2（PO4）3∶0.02Ce3+，yTb3+，zEu3+荧光粉的CIE坐标值
