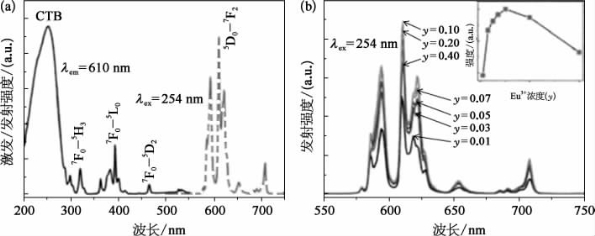

4.32　Na3Y2（PO4）3∶0.1Eu3+的激发和发射光谱（a）和不同Eu3+离子掺杂浓度的Na3Y2（PO4）3∶x Eu3+荧光粉的发射光强（b）（插入图是Eu3+离子5D0_7F2跃迁发射峰的强度随Eu3+离子掺杂浓度变化图）

图4.32（a）是Na3Y2（PO4）3∶0.1Eu3+的激发和发射光谱图。从激发光谱图中可以看出，在610 nm激发时，位于200～300 nm处的宽吸收峰是Eu3+离子的O2-_Eu3+电荷迁移带，位于322，395，466 nm的吸收峰分别归属于Eu3+离子的7F0_5H3，7F0_5L6和7F0_5D2跃迁。从254 nm激发下的发射光谱图中可以看出，位于500～750 nm处的一系列发射峰为基态5D0到不同激发态7FJ（J=0，1，2，3，4）的跃迁。在所有发射峰中，发射峰位于610 nm处最强，是Eu3+离子的5D0_7F2的跃迁发射。从图4.32（b）中可以看出，逐渐增加Eu3+离子的掺杂浓度，红光发射越来越强，当Eu3+离子的掺杂浓度为10 mol%时最强，继续增加Eu3+离子的掺杂浓度，荧光粉的发光强度逐渐减弱，发生浓度淬灭。说明在Na3Y2（PO4）3基质中，Eu3+离子的最佳掺杂浓度为10 mol%。

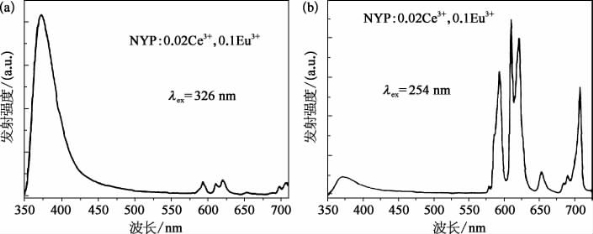

图4.33是Na3Y2（PO4）3∶0.02Ce3+，0.1Eu3+荧光粉在326 nm和254 nm激发下的发射光谱图。从图中明显看出，326 nm可以很好地激发Ce3+离子而基本不激发Eu3+离子，发射谱中有一个很强的宽带发射谱归属于Ce3+离子的5d能级发射，而在500～700 nm范围Eu3+离子的特征发射峰特别弱。同样的，用254 nm激发时，发射光谱中500～700 nm范围Eu3+离子的特征发射峰特别强，而在350～450 nm范围Ce3+离子的发射峰特别弱，说明254 nm可以很好地激发Eu3+离子而基本不激发Ce3+离子。说明在Na3Y2（PO4）3基质中，Ce3+离子和Eu3+离子之间不存在有效的能量传递过程，这可能是因为Ce的离子最高价态是Ce4+，而Eu3+离子的电离电位很高，而且外层电子是半满状态，从而可能会导致Ce3+_Eu3+在电荷迁移过程中会转化成Ce4+_Eu2+，其中的机理还有待进一步研究。

图4.33　Na3Y2（PO4）3∶0.02Ce3+，0.1Eu3+荧光粉分别在326 nm和254 nm监测下的发射光谱(www.daowen.com)

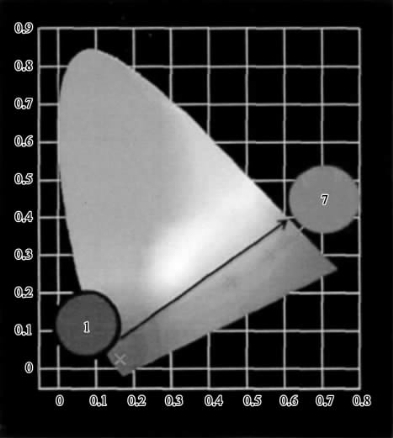

图4.34是一系列Na3Y2（PO4）3∶xCe3+，zEu3+荧光粉的色坐标图。当固定Ce3+离子的掺杂浓度，逐渐增加Eu3+离子的掺杂浓度至7 mol%时，Na3Y2（PO4）3∶xCe3+，zEu3+荧光粉的发光颜色从蓝色（0.164 5，0.024 8）到红色（0.623 4，0.343 1），继续增加Eu3+离子的掺杂浓度后红光减弱，最强的红光（0.623 4，0.343 1）没有单掺杂Eu3+离子荧光粉的红光（0.636 5，0.362 8）强，这也可说明Ce3+_Eu3+之间不存在能量传递。表4.9给出了不同Eu3+离子掺杂浓度时，Na3Y2（PO4）3∶xCe3+，zEu3+荧光粉的色坐标的X，Y值。

图4.34　Na3Y2（PO4）3∶xCe3+，zEu3+荧光粉的色坐标（插入图是样品在紫外灯照射下的实物图）

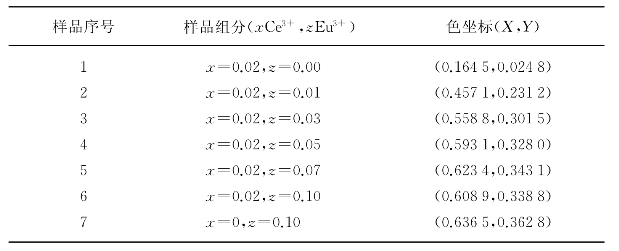

表4.9　Na3Y2（PO4）3∶xCe3+，zEu3+系列荧光粉的CIE坐标
