（1）采用高温固相合成法成功地合成了Na2CaPO4F基质材料。并对其进行了Ce3+离子以及Ce3+，Mn2+离子的掺杂，通过XRD数据分析可知，成功地在Na2CaPO4F基质材料中引入了Ce3+离子以及Ce3+，Mn2+离子。

（2）通过对Na2CaPO4F∶Ce3+荧光粉的光致激发光谱分析，可以得知，Na2CaPO4F∶Ce3+荧光粉可被254 nm的近紫外光有效激发，并发出波长为377 nm的紫外光。通过对掺杂不同Ce3+离子浓度的Na2CaPO4F的光谱分析，得到的Ce3+的最佳掺杂浓度为2 mol%。通过与NaCaPO4∶Ce3+荧光粉的强度对比可知，Na2CaPO4F∶Ce3+荧光粉的强度是NaCaPO4∶Ce3+荧光粉的1.65倍，并对其机理进行了分析，提出这是由于F-离子相比于O2-有着更强的电负性的结果。而且，相比于氧化物基NaCaPO4∶Ce3+荧光粉的950℃的合成温度，氧氟化物基Na2CaPO4F∶Ce3+荧光粉的合成温度仅为800℃。

(www.daowen.com)

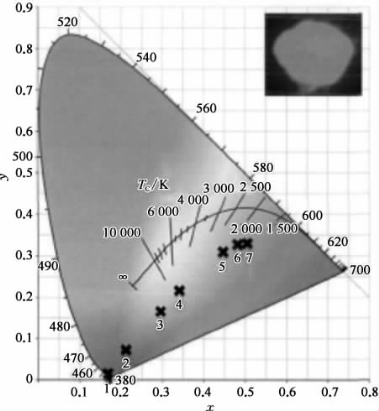

图4.13　Na2CaPO4F∶0.02Ce3+，yMn2+荧光粉的CIE色度坐标

（3）通过对其Na2CaPO4F进行Ce3+，Mn2+离子的共掺杂，得到一种颜色可调的光色范围为紫外光到红光的一种新型荧光粉。并对其中Ce3+，Mn2+离子之间的交互作用进行了分析，得出他们之间的交互作用为偶极-偶极（d-d）相互作用。当Mn2+离子浓度为20 mol%时，得到一种性能优异的红色荧光粉。以上结果证明，Na2CaPO4F∶Ce3+，Mn2+荧光粉在固体照明领域有着潜在的应用价值。
