（1）采用高温固相法合成了系列CTO∶Dy3+和CTO∶Dy3+，Li+单相白光荧光粉，对样品物相分析表明Dy3+单掺和Dy3+，Li+共掺杂的Ca Ti O3荧光粉均为纯相，Dy3+离子的加入没有对晶体结构产生明显影响，且Li+的引入明显提高了XRD衍射峰的强度。SEM图显示，随着Li+浓度从10%增加到30%，荧光粉的颗粒也逐渐从1μm增大到5μm左右。

（2）研究了CTO∶Dy3+单相白光荧光粉的发光性能。在353 nm紫外光激发下，荧光粉的发射光谱由3个窄带发射组成，分别位于480，573，665 nm，对应于Dy3+离子的4F9／2_6H15／2，4F9／2_6H13／2和4F9／2_6H11／2能级跃迁。Dy3+在Ca Ti O3∶x Dy3+荧光粉中最佳的掺杂浓度为3%，Ca Ti O3∶3%Dy3+样品的荧光衰减曲线通过二阶指数函数模拟，得出平均荧光衰减时间为0.171。Ca Ti O3∶3%Dy3+的色坐标为（0.322，0.355），位于白光区域且接近理想白光色坐标点（0.333，0.333）。

(www.daowen.com)

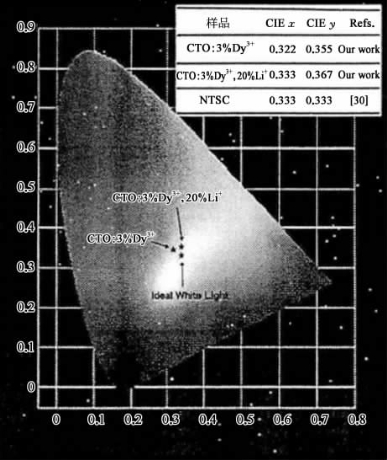

图3.12　CTO∶3%Dy3+和CTO∶3%Dy3+，20%Li+荧光粉的色坐标图谱

（3）研究了Li+的引入对CTO∶Dy3+单相白光荧光粉发光性能的影响。Li+的引入可以明显提高Ca Ti O3∶3%Dy3+荧光粉的荧光发射强度，这得益于引入的Li+不仅充当电荷补偿剂，还作为助溶剂来提高样品的结晶度、改善晶体场环境。Dy3+和Li+共掺的样品，最优的浓度为20%Li+和30%Dy3+，其中Ca Ti O3∶3%Dy3+，20%Li+的荧光强度是Ca Ti O3∶3%Dy3+的两倍。Ca Ti O3∶3%Dy3+，20%Li+的荧光衰减时间为0.164 ms，色坐标为（0.333，0.367）。Ca Ti O3∶Dy3+和Ca Ti O3∶Dy3+，Li+均具有优良的荧光性能是很有应用前景的单相白光LED用荧光粉。
