激光内雕机由计算机控制可在水晶或玻璃内部雕刻出二维或三维图案，整个系统包括机身系统、工件平台、激光系统和控制系统组成，如图6-3所示。

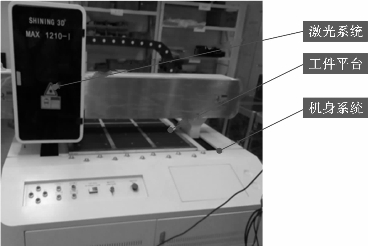

图6-3　激光内雕机系统图

图6-4所示为激光内雕机控制面板。

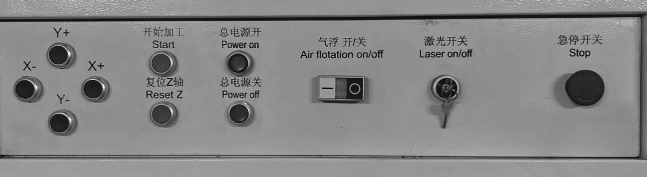

图6-4　激光内雕机控制面板

1.机身系统

机身由床身、横梁、Z轴升降装置组成。床身采用整体方钢管焊接结构，退火消除内应力后进行加工。

运动部件采用伺服电动机直驱的丝杠直线导轨副；行程两端有限位开关控制并辅以机械弹性缓冲垫。横梁由方钢管焊接而成。Z轴升降装置实现激光头的上下运动，上下行程两端均有限位开关控制，并辅以机械弹性缓冲垫。

2.工件平台

工件平台有气浮平台和普通平台两种配置。普通平台即蜂窝铝板表面粘贴绒布，后部辅以胶辊和牛眼轮方便上下料；气浮平台系统由高压风机、塑料增强管和气浮平台组成，在放置大版面厚玻璃时，压缩空气从台面气动浮珠孔处吹出，在玻璃和台面绒布间形成润滑气膜，减少摩擦力，如图6-5所示。

3.激光系统(www.daowen.com)

激光系统光路部分包括激光器、扩束镜（见图6-6）、全反镜（见图6-7）、扫描振镜（包括X、Y扫描振镜）、透镜（见图6-8）。

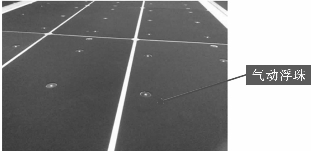

图6-5　气浮平台

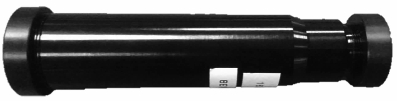

图6-6　扩束镜

图6-7　全反镜

图6-8　透镜

4.控制系统

控制系统主要包括电脑和控制箱。控制箱包括滤波器、开关电源、伺服电动机驱动器、交流接触器、电磁继电器、控制按钮等。
