AgieCharmilles Form2是阿奇夏米尔公司生产的一款电火花加工机床。这里用直径0.5mm的铜质电极丝在铝板上加工如图5-7所示的三个小孔型腔(即一个工件三个型腔)为例进行操作说明。圆点即需要加工的型腔,型腔之间的距离为5mm,深度给定为1mm。
图5-7 加工示例
通常用Form2加工一个型腔的操作顺序为创建任务、在任务准备模块描述加工任务、在执行模块执行程序。

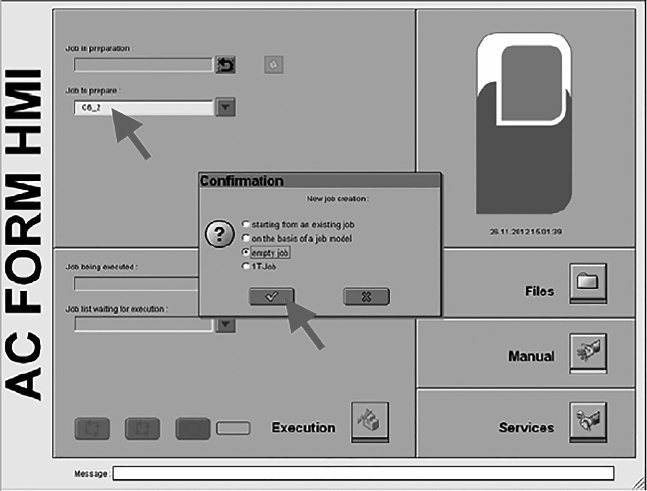

首先,创建任务。在图5-8所示的任务准备栏中填入将要执行的加工任务名称(程序名称),该名称可以是字母或数字及其组合,系统不支持汉字名称,填好名称后回车。由于是新任务,因此会弹出信息确认窗口,点选空白任务选项后点击“√”确认,此时自动进入任务准备模块界面。
图5-8 任务创建
在任务准备模块的界面右侧,有任务阶段、电极阶段、工件阶段、型腔阶段、EDM阶段、顺序阶段、ISO阶段共7个独立选项卡页面需要依次完成设置。
(1)任务阶段的设置内容如图5-9所示。
图5-9 任务设置

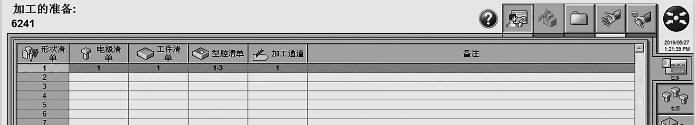

其中,电极清单,即电极个数,这里输入1;工件清单,即工件个数,这里输入1;型腔清单,即要加工的型腔个数,这里是三个型腔,输入的格式为“1-3”或者“1,3”,不能直接输入3;加工通道,等于每个电极完成的工序数,通常一个电极只完成一个工序,所以这里输入1。

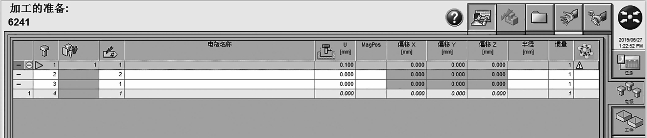

(2)电极阶段的内容是基于任务阶段执行的内容,阐述了所有用于执行任务的电极参数,如图5-10所示。由于本加工任务示例只用到一个电极,因此只需要设置第一行的参数并激活即可。电极径向尺寸量可设置为0.1。设置完成后需要点击页面右下方的键激活电极,如出现绿色三角符号即激活成功。
图5-10 电极设置

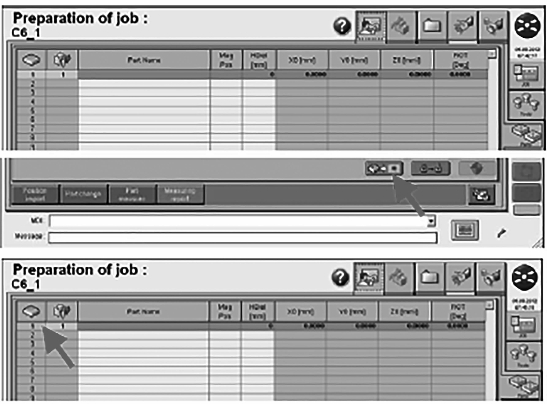

(3)在工件阶段(见图5-11),可以点击键激活工件,激活的工件将通过表格左边的绿框来标记。
选择工件测量功能,在弹出的对话框(见图5-12)中选择测量模式,这里我们选择第一个。

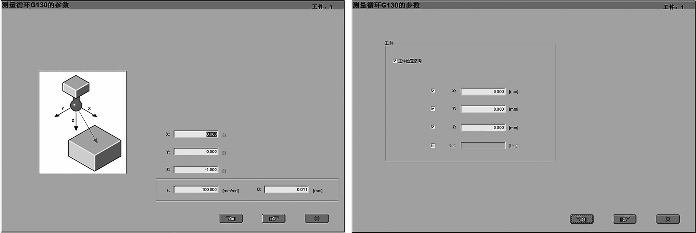

在弹出的对话框(见图5-13)中设置X、Y、Z值。这里X、Y值输入0,表示在当前位置进行测量;Z值输入负值表示Z向下移动测量,Z值输入正值表示Z向上移动;F值表示测量速度,Q值为测量精度,这两项值可以选择默认。

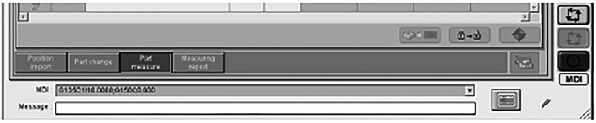

点击继续。点击按钮启动执行循环,如图5-14所示。

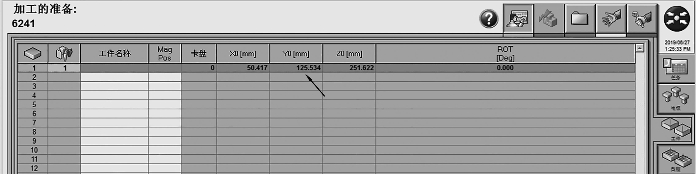

完成工件测量后,X、Y、Z测量值自动写入图5-15中的特定位置。
(4)在型腔阶段(见图5-16),对【孔的位置】选项下的X或Y轴坐标值进行等距偏移,以定义三个等距型腔,完成该阶段的设置。此处选择偏移X轴坐标值形成3个X轴方向等距的型腔。(www.daowen.com)

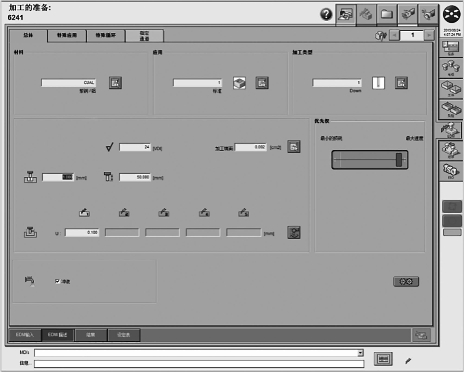

(5)在EDM阶段,定义了用于执行加工的信息。这里定义材料铝:最终的表面粗糙度为CH24,加工深度为1mm,电极直径为0.5mm,电极长度为50mm,如图5-17所示。
图5-11 工件设置
图5-12 工件测量
图5-13 工件测量设置
图5-14 执行测量
图5-15 工件测量结果
图5-16 设置型腔坐标
按键转录在工具阶段输入的数值。按键自动生成顺序。选择键创建ISO程序。
图5-17 EDM设置

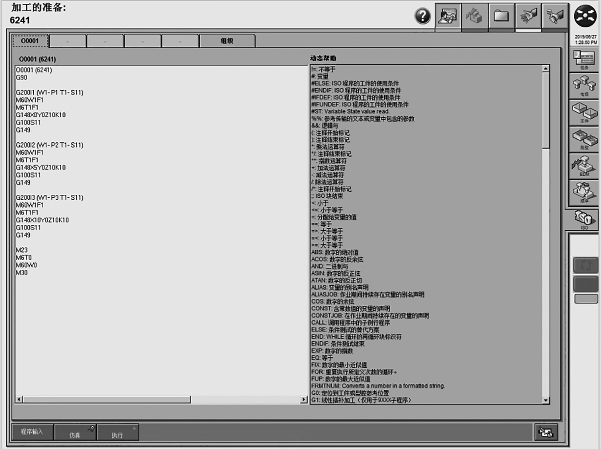

(6)在ISO阶段,ISO程序显示如图5-18所示。
图5-18 ISO程序
可以点击页面下端的【仿真】按钮,进行仿真观察。如果要机床执行该程序,可点击【执行】按钮,则机床进入加工状态。
