根据图4-31进行数控编程，生成合理的刀具路径，对刀具路径进行模拟检查，在精雕机上加工出相应的作品。

材料为亚克力板，毛坯大小为100mm×100mm×8mm，加工尺寸为70mm×70mm，字体高度为1mm，字体大小由字数多少确定。

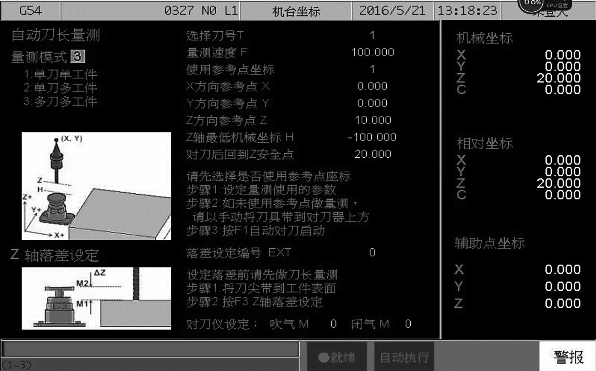

图4-29　自动对刀操作

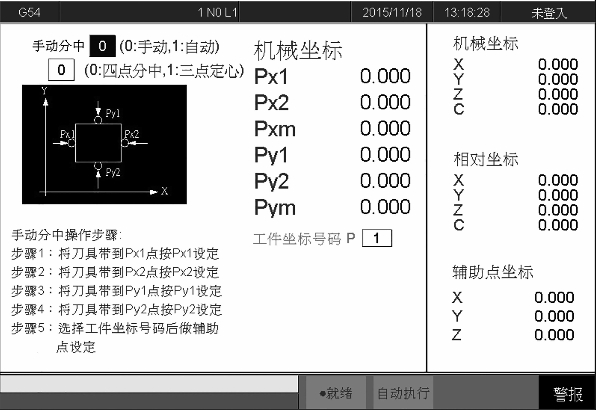

图4-30　手动对刀操作

打开软件对话框，编辑图形尺寸及字体大小排列顺序。点击曲线绘制→矩形→编辑→文字编辑→字体设置，如图4-32所示。

点击变换→并入3D环境→图形居中，如图4-33所示。

加工对话框→刀具平面（右击）→路径导向→区域加工，如图4-34所示。

图4-31　加工工艺

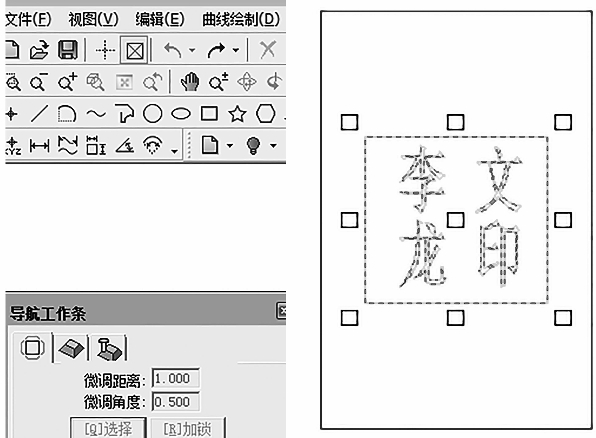

图4-32　图形编辑

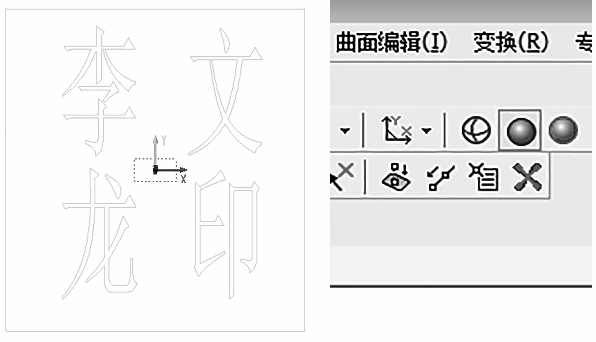

图4-33　图形居中

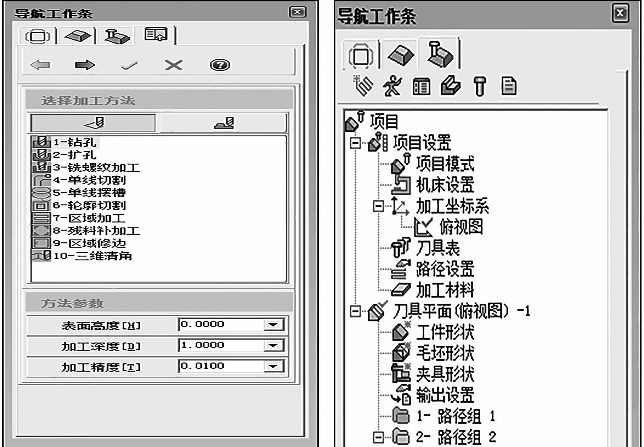

图4-34　路径导向

刀具路径参数设置（依次设置合理的参数）如图4-35至图4-42所示。

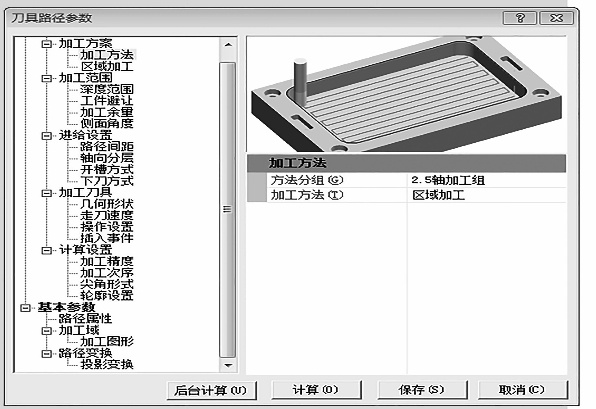

图4-35　加工方法设置(www.daowen.com)

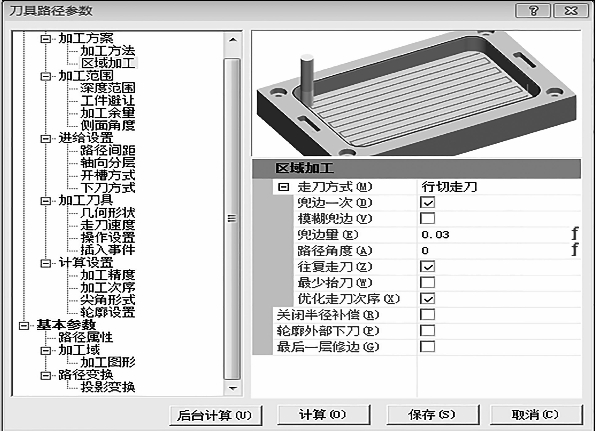

图4-36　区域加工参数设置

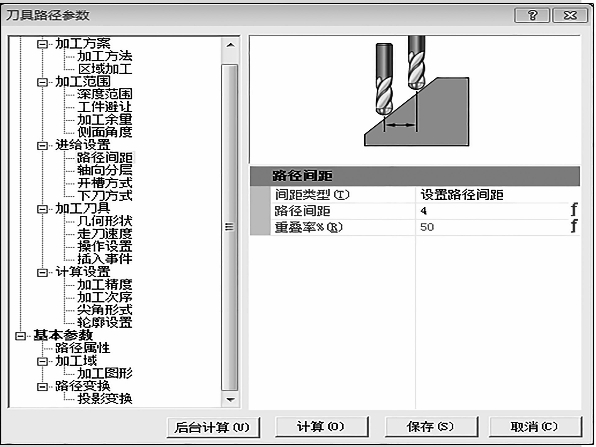

图4-37　路径间距参数设置

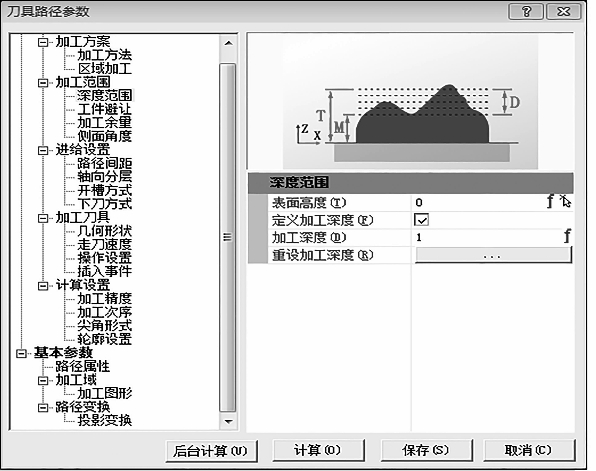

图4-38　深度范围设置

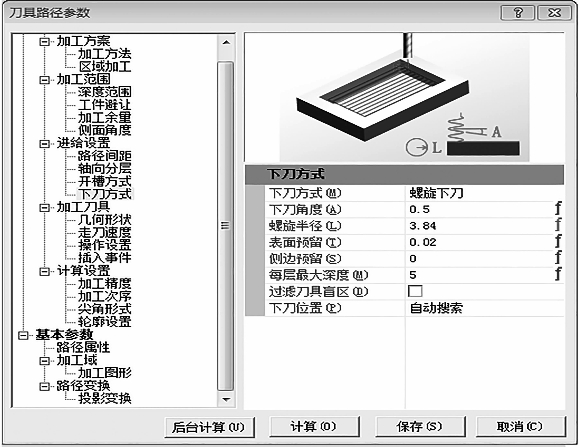

图4-39　下刀方式参数设置

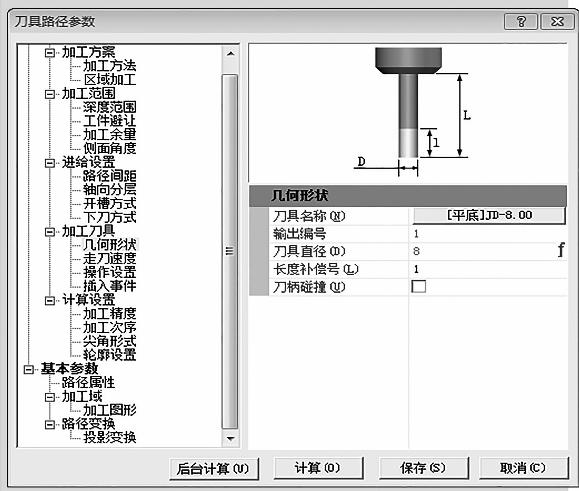

图4-40　刀具几何形状参数设置

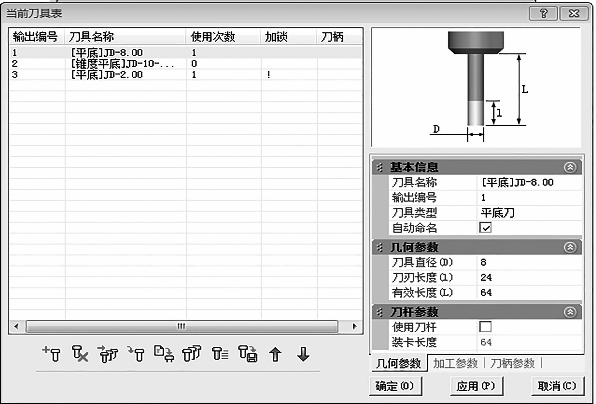

图4-41　刀具基本信息设置

图4-42　刀具路径参数设置

点击计算，生成刀具路径，如图4-43所示。

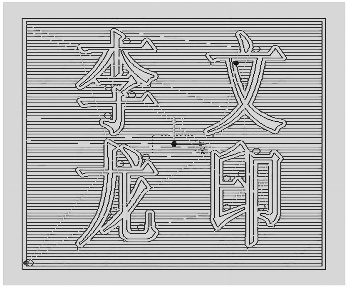

图4-43　生成刀具路径

刀具平面（右击）→输出路径→导入精雕机设备加工，如图4-44所示。

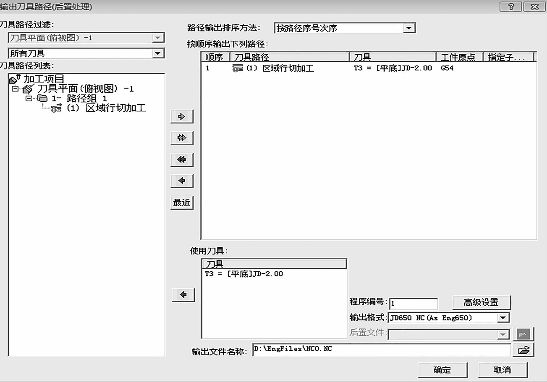

图4-44　输出路径
