1）机床开机

（1）将电源打开；

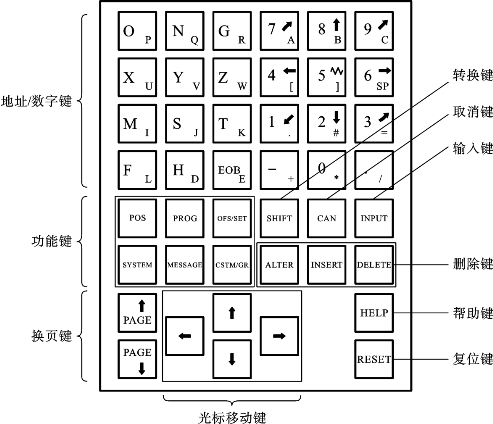

图4-19　MDI操作面板

（2）按“ON”键；

（3）将机床解锁。

2）机床关机

（1）关上机床安全门；

（2）按“OFF”键；

（3）将电源关掉。

3）紧急停止

在机床运行过程中，遇到危险情况，将急停按钮“EMERGENCY Stop”按下，机床立即停止运动，将按钮“EMERGENCY　Stop”右旋则解锁，按“RESET”键复位。

4）返回参考点（或返回零点）

（1）将主功能旋钮右旋到底至机床回零状态，此时屏幕左下角出现“REF”；

（2）按“POS”（位置）键；

（3）按“综合”软键；

（4）注意屏幕上显示的机械坐标，手动按住“X+”使X坐标值变为0，同样分别按住“Y+”“Z+”使Y，Z坐标均变为0。

5）手动进给

（1）将主功能旋钮旋至手动状态，屏幕左下角出现“JOG”；

（2）调节进给速度倍率旋钮；

（3）按“+X”或“-X”键（或“+Y”“-Y”；“+Z”“-Z”键），即可正向或负向移动相应轴；

（4）按“CW”或“CCW”键，即可正或反向旋转主轴。按“STOP”键，即可停转主轴。

6）程序输入

（1）将主功能旋钮左旋到底至编辑状态；

（2）按“PROG（程序）”键；

（3）输入程序号如O0010，按“INSERT（插入）”键，按“EOB”键输入分号，再按“INSERT（插入）”键；

（4）程序内容的输入，如输入一行程序，按“EOB”键输入分号，再按“INSERT（插入）”键，即输入了一行；

（5）“SHIFT（转换）”键应用。在MDI操作面板上，有些键具有两个功能，如输入“M98P0080；”时，为了输入字母P，应该先按“SHIFT（转换）”键，再按对应的字母键。

7）程序的修改

（1）在某行后面增加一行：将光标移至该行末尾分号处，输入一行程序，按“INSERT（插入）”键。

（2）删除某个字符：将光标移至该字符，按“DELETE”键。

（3）删除一行：将光标移至该行行首，多次按“DELETE”键，将该行内容逐个删除。(www.daowen.com)

（4）输错内容后修改：如输入G037，按一次“CAN（取消）”键则从右至左删除，变成G03；另外，若输入“G01 X10.Y20.；”后发现应该将“Y20”改为“Y30”，可将光标移至“Y20”处，输入“Y30”，再按“ALTER（替换）”键即可。

8）删除程序

（1）将主功能旋钮左旋到底至编辑状态；

（2）按“PROG（程序）“键；

（3）按“程式”软键；

（4）输入程序号，如O0090；

（5）按“DELETE（删除）”键。

9）刀具补偿值输入

（1）按“OFS/SET（偏置/设置）”键；

（2）按光标键“↑”“↓”“←”“→”，选择刀具参数地址；

（3）输入刀补参数；

（4）按“INPUT（输入）”键。

10）图形模拟

（1）将主功能旋钮左旋到底至编辑状态；

（2）按“PROG（程序）”键；

（3）输入程序号，如O0020，按光标键“↑”或“↓”；

（4）将主功能旋钮旋至自动运行状态，屏幕左下角出现MEM；

（5）按“DRN”键；

（6）按“MSTLOCK”键；

（7）将机床锁定；

（8）按“CSTM/GR”键；

（9）按屏幕下方“加工图”软键；

（10）按循环启动按钮。

11）自动加工

（1）将主功能旋钮右旋到底至机床回零状态，此时屏幕左下角出现“REF”；

（2）按“POS（位置）”键；

（3）按屏幕下方“综合”软键；

（4）注意屏幕上显示的机械坐标，手动按住“X+”使X坐标值变为0，同样分别按住“Y+”“Z+”使Y，Z坐标值均变为0；

（5）将主功能旋钮旋至编辑或自动状态；

（6）按“PROG（程序）”键；

（7）输入程序号，如O0070，按光标键“↑”或“↓”；

（8）切换至MEM状态，按循环启动键执行。
