在TCL王牌LCD40A71-P机型中，IC6（NCP1377）与Q5、T2、Q14、Q6等组成12V开关稳压电源电路，其电路原理图如图8-13所示。其中IC6（NCP1377）是一种开关电源控制器，用于控制Q5的工作状态，其引脚功能见表8-2。

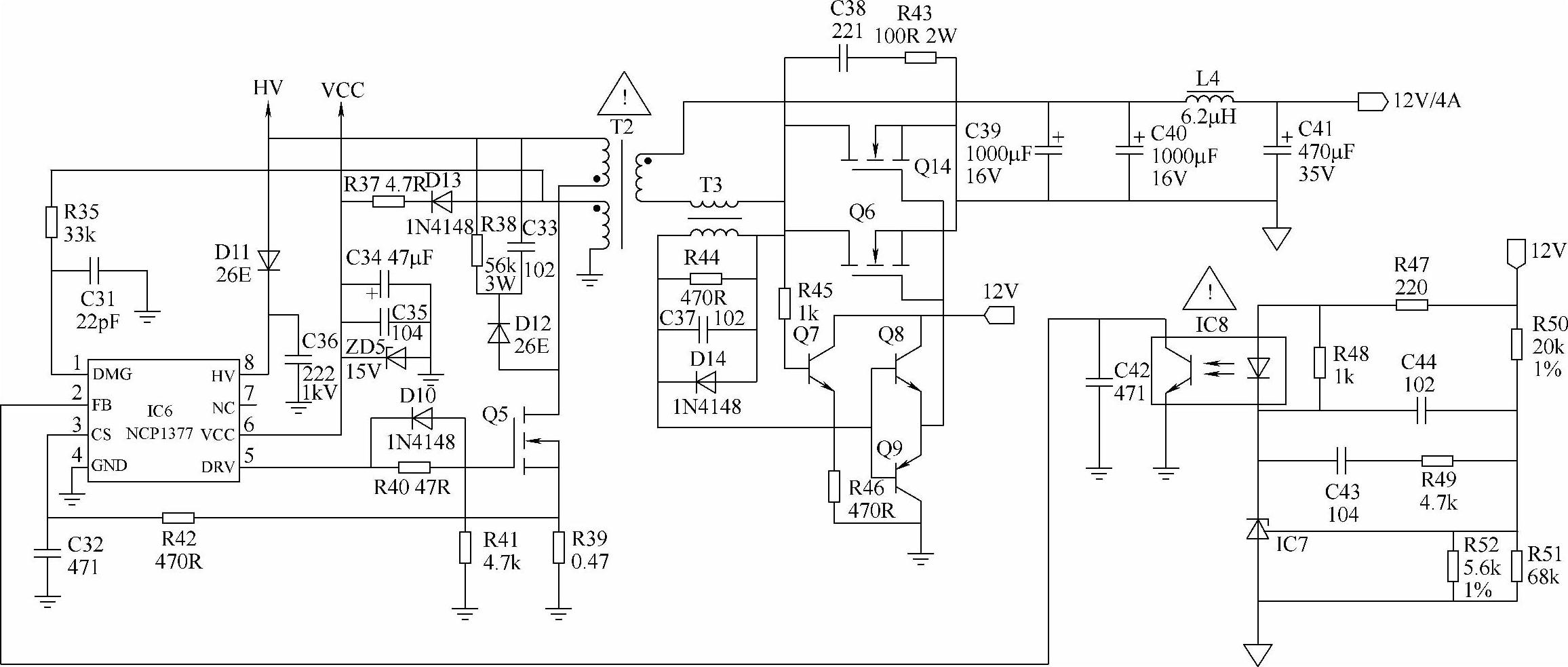

图8-13 IC6（NCP1377）＋12V开关稳压电源电路原理图
（注：该图仅供参考）(www.daowen.com)
在图8-13中，当有HV高压通过D11加到IC6（NCP1377）的⑧脚时，芯片内部电流源（典型值4mA）向NCP1377的⑥脚外接电容C34（47μF）充电，形成启动电压，使IC6缓慢启动，并由⑤脚输出开关激励信号，从而使Q5进入工作状态，即12V开关稳压电源启动工作。当Q5启动工作后，T2开关变压器绕组中有感应电动势产生。其中部分感应电动势由D13整流、C34滤波输出VCC电压，为IC6（NCP1377）⑥脚供电。当VCC电压达到12.5V时，IC内部的电流源关断，从而取代启动电路为NCP1377提供的启动电压。因此，在图8-13中C34具有启动、滤波的双重作用。IC6（NCP1377）的内部结构如图8-14所示。

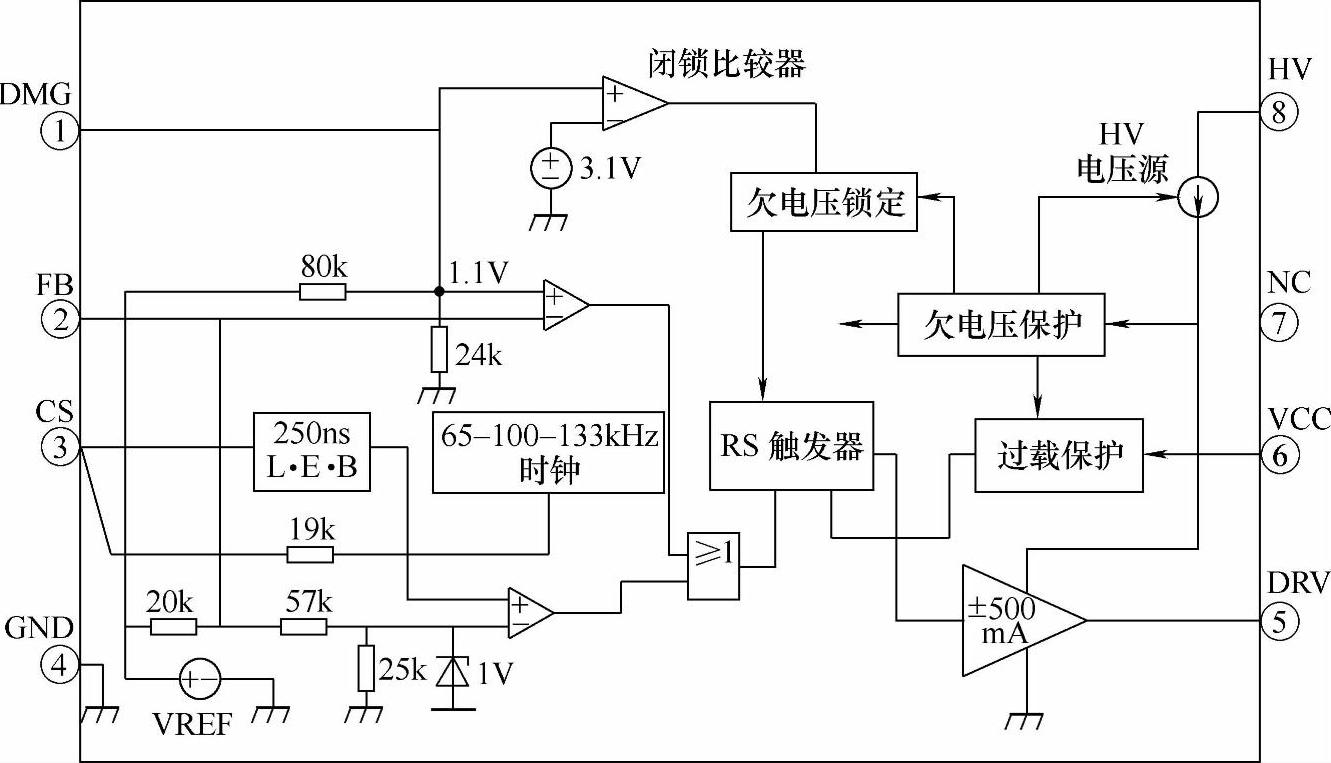

图8-14 IC6（NCP1377）内部结构示意图
