在TCL王牌LCD40A71-P机型中，功率因数校正电路主要由IC1（NCP1650）、Q1、L2、D1、C16、C17等组成，其电路原理图如图8-12所示。其中IC1（NCP1650）是一种功率因数控制器，主要用于控制Q1的导通与截止状态，其引脚功能见表8-3。
在图8-12中，IC1（NCP1650）是功率因数校正电路的核心器件，但它必须是①脚有VCC电压（约为15V）输入时才能够进入工作状态。IC1①脚的工作电压由＋24V开关稳压电源提供。因此，功率因数校正电路进入工作状态的必要条件是＋24V开关稳压电源正常工作。
图8-12 IC1（NCP1650）功率因数校正电路原理图
（注：该图仅供参考）(www.daowen.com)

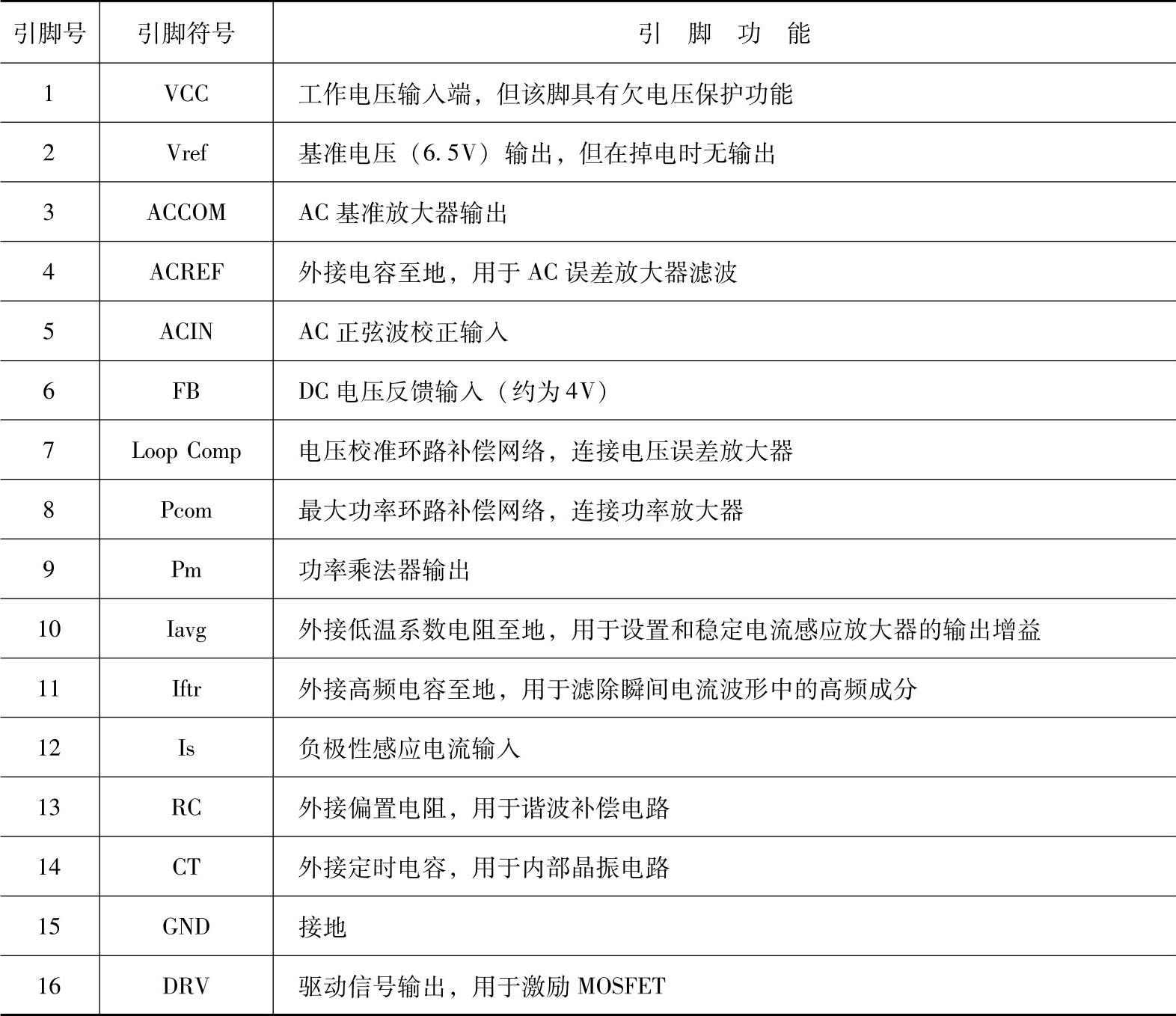

表8-3 IC1（NCP1650）引脚功能
在IC1①脚有VCC电压（约为15V）输入时，其内电路控制⑯⑯⑯脚输出PWM调宽脉冲。当PWM脉冲的平顶期信号出现时，Q1导通，全桥整流器BD1输出的300V电压，经L2→Q1的漏、源极→地构成回路，并在L2中产生感应电动势，同时D1截止，UPFC无输出。当PWM脉冲的平顶期信号过后，Q1截止，L2中的感应电动势与＋300V电压叠加，经D1向C16、C17充电，并在其两端形成390V电压（即UPFC），同时，也为负载供电。
当PWM脉冲的下一个平顶期信号出现时，Q1再次截止，D1截止，L2重新储能，但此时负载由C16、C17储存的电场能供电。当PWM脉冲的下一个平顶期信号过去后，D1又重新导通。如此周而复始，UPFC建立，供电系统进入准工作状态。
