在TCL王牌LCD37K72机型的供电系统中，IC902和Q902、T901、D910、D932等组成＋18V/＋24V开关稳压电源电路，其电路原理图如图8-10和图8-11所示。其中，IC902（NCP1377）是一种开关电源控制器，用于控制Q902的工作状态，其引脚功能见表8-2。

1.启动电路

当接通电源，有VCC3（约为16V）加到IC902的⑥脚时，IC902内电路启动工作，并从⑤脚输出PWM开关脉冲，通过R928加到Q902（2SK3679）开关管的栅极，使Q902工作在开关状态。当IC902⑤脚输出高电平时（即PWM脉冲的平顶期出现时），Q902导通，B＋（390V）电压通过T901的1～3一次绕组→Q902的漏极、源极→R931→地构成回路，并在T901一次绕组中产生上正下负的感应电动势，其二次绕组也感应出电动势。当IC902⑤脚输出低电平时（即PWM脉冲平顶期过后），Q902截止，T901绕组中感应电动势的极性反转，并通过二次侧向负载供电。

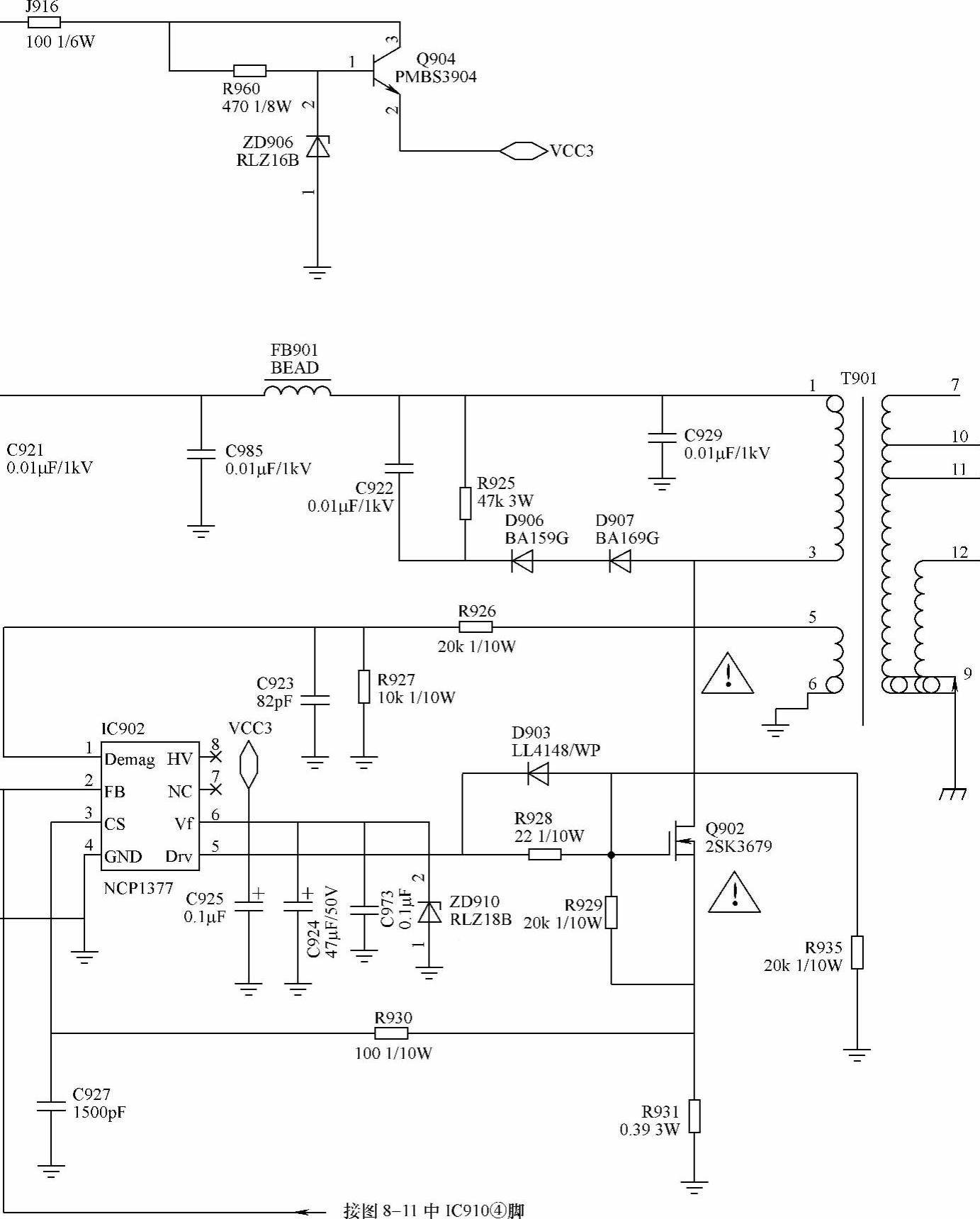

图8-10 IC901（FA5500AN）功率因数校正

（注：该图

和IC902（NCP1377）开关稳压电路原理图

仅供参考）

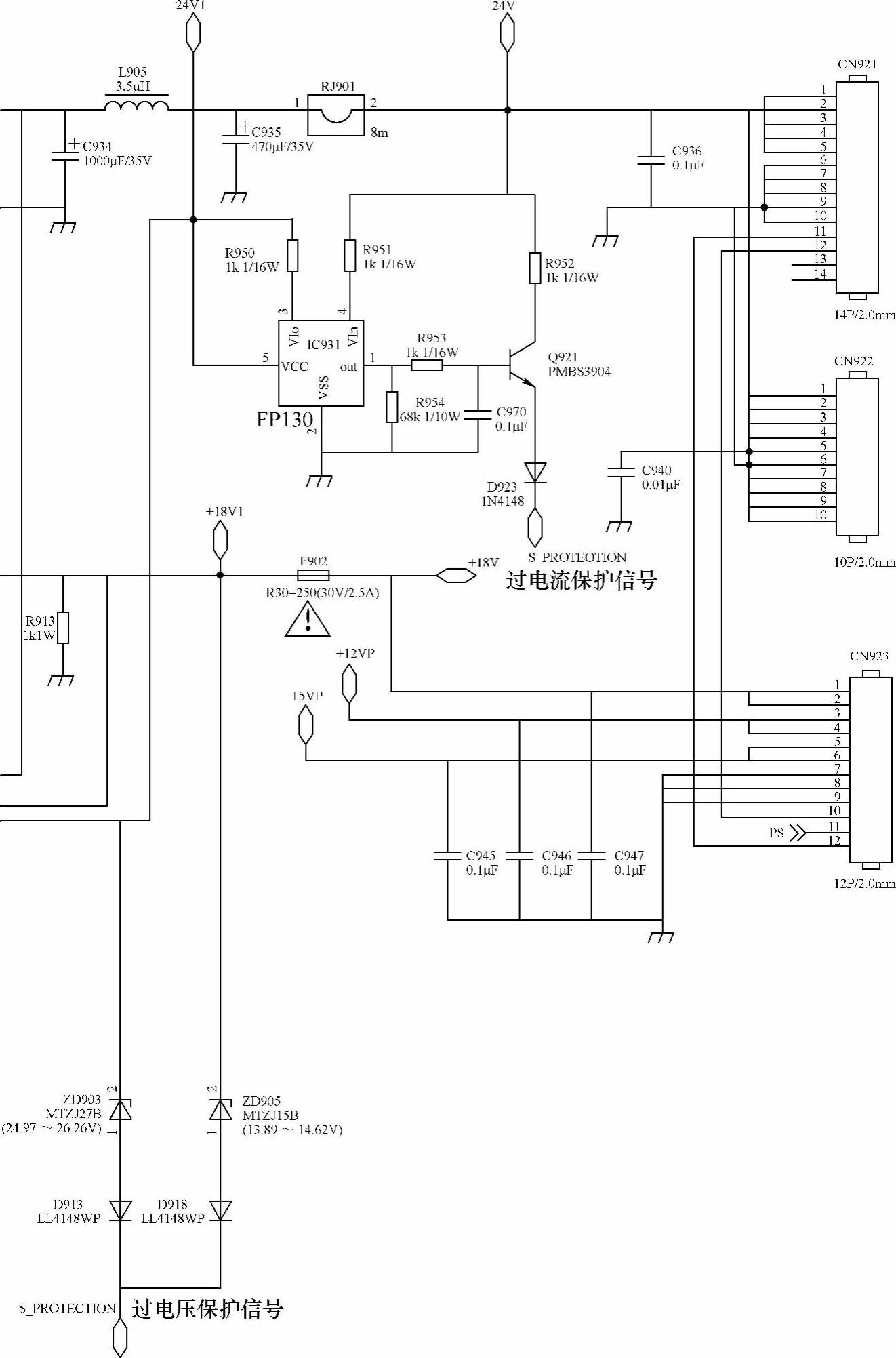

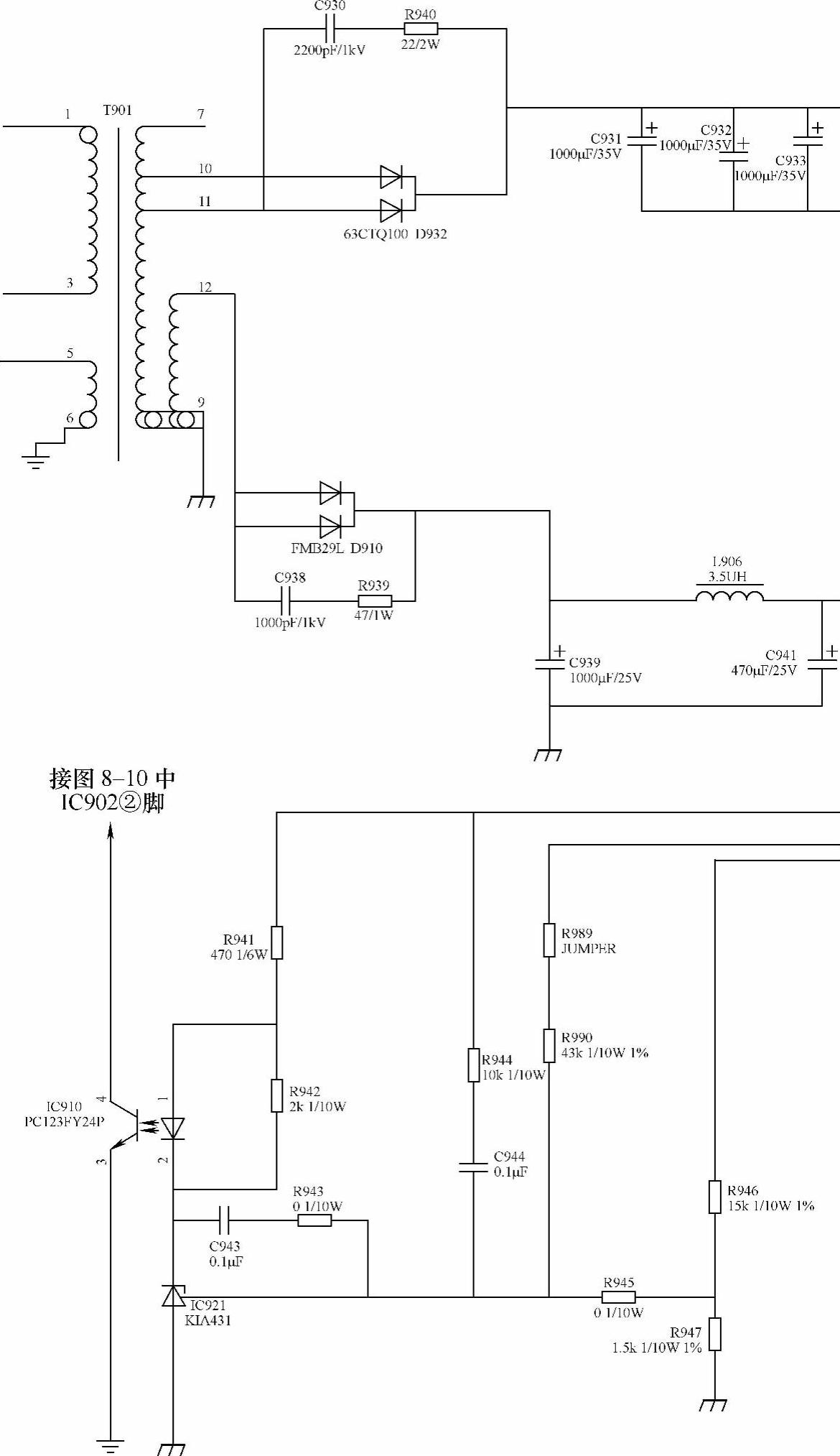

图8-11 ＋18V/＋24V开关稳压电

（注：该图(www.daowen.com)

源次级整流输出部分电路原理图

仅供参考）

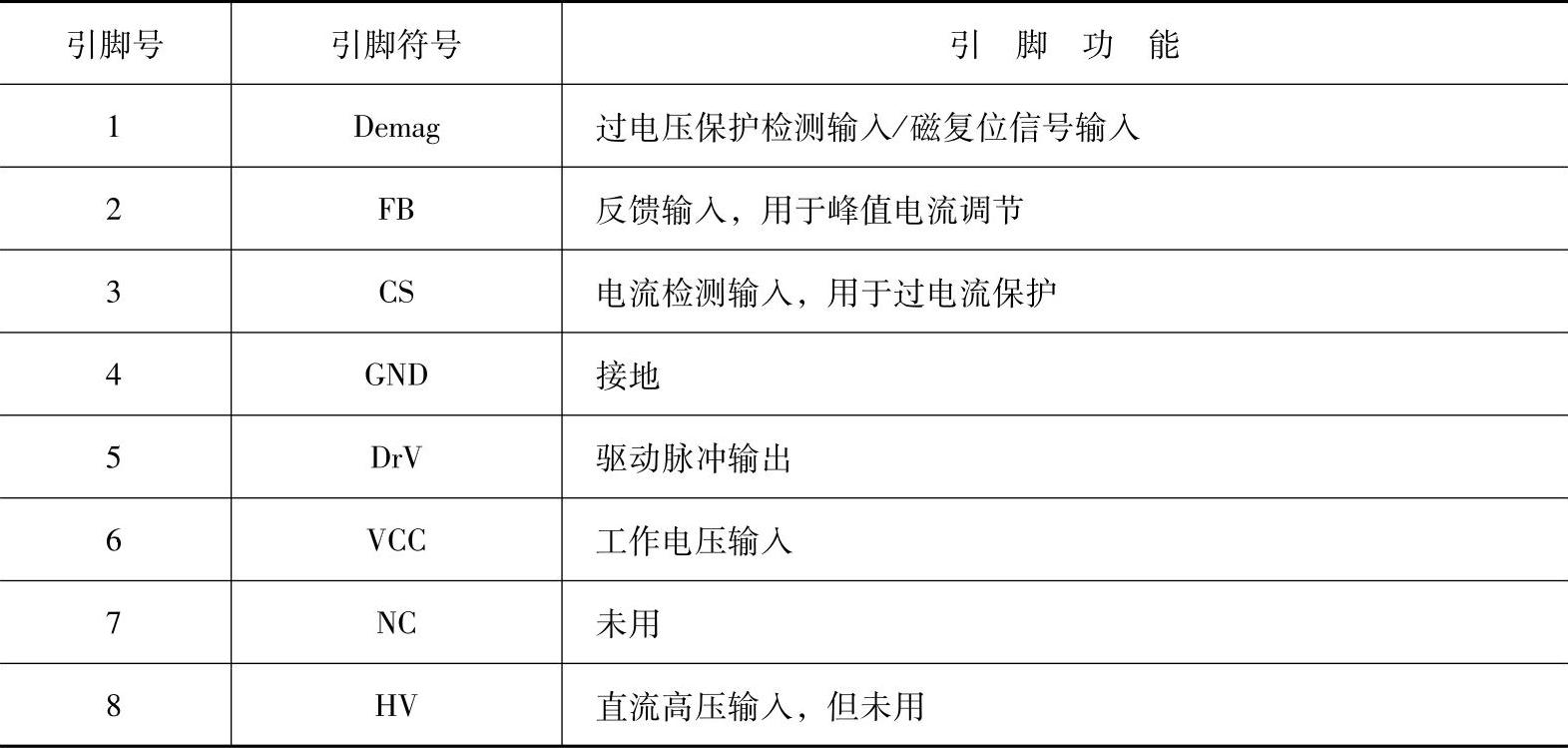

表8-2 IC902（NCP1377）引脚功能

2.自动稳压控制电路

在＋18V/＋24V开关稳压电源电路，自动稳压控制电路，主要由IC910（PC123FY24P）和IC921（KIA431）及R941、R990、R946、R947等组成，见图8-11。当＋18V/＋24V电压输出上下波动不稳时，通过IC921、IC910将电压变化的信号电压反馈到IC902②脚，由IC902内部电路比较后调整⑤脚输出PWM脉冲的占空比，从而使＋18V/＋24V电压得以稳定。

3.保护电路

在＋18V/＋24V开关稳压电源中，设置有过电流、过电压保护电路，其中：

1）由IC931、Q921等组成的过电流保护电路，见图8-11。在图8-11中，由D932整流、C931、C932、C933、C934滤波输出的24V电压通过RJ901为升压板供电。当升压板过电流时，在RJ901上的压降也随着升高，IC931（EP130）内部的比较器动作，并由①脚输出高电平使Q921导通。其导通电压经D923、R994加到SCR901（2N5060）的②脚，使SCR901导通，Q923导通，加到Q916基极的“PS”信号被钳位于地，供电系统处于待机保护状态。

2）由ZD903、D913、ZD905、D918等组成的过电压保护电路，见图8-11。在图8-11中，当＋18V或＋24V电压升高时，ZD905或ZD903将反向击穿导通，其导通电压经D918或D913加到SCR901的②脚，从而使供电系统处于待机保护状态。
