在TCL王牌LCD37K72机型的供电系统中，IC901（FA5500AN）和Q901、L907、D902等组成功率因数校正电路，其电路原理图如图8-10所示。其中IC901（FA5500AN）是一种有源功率因数校正电路，用于控制Q901开关管的工作状态，其引脚功能见表8-1。

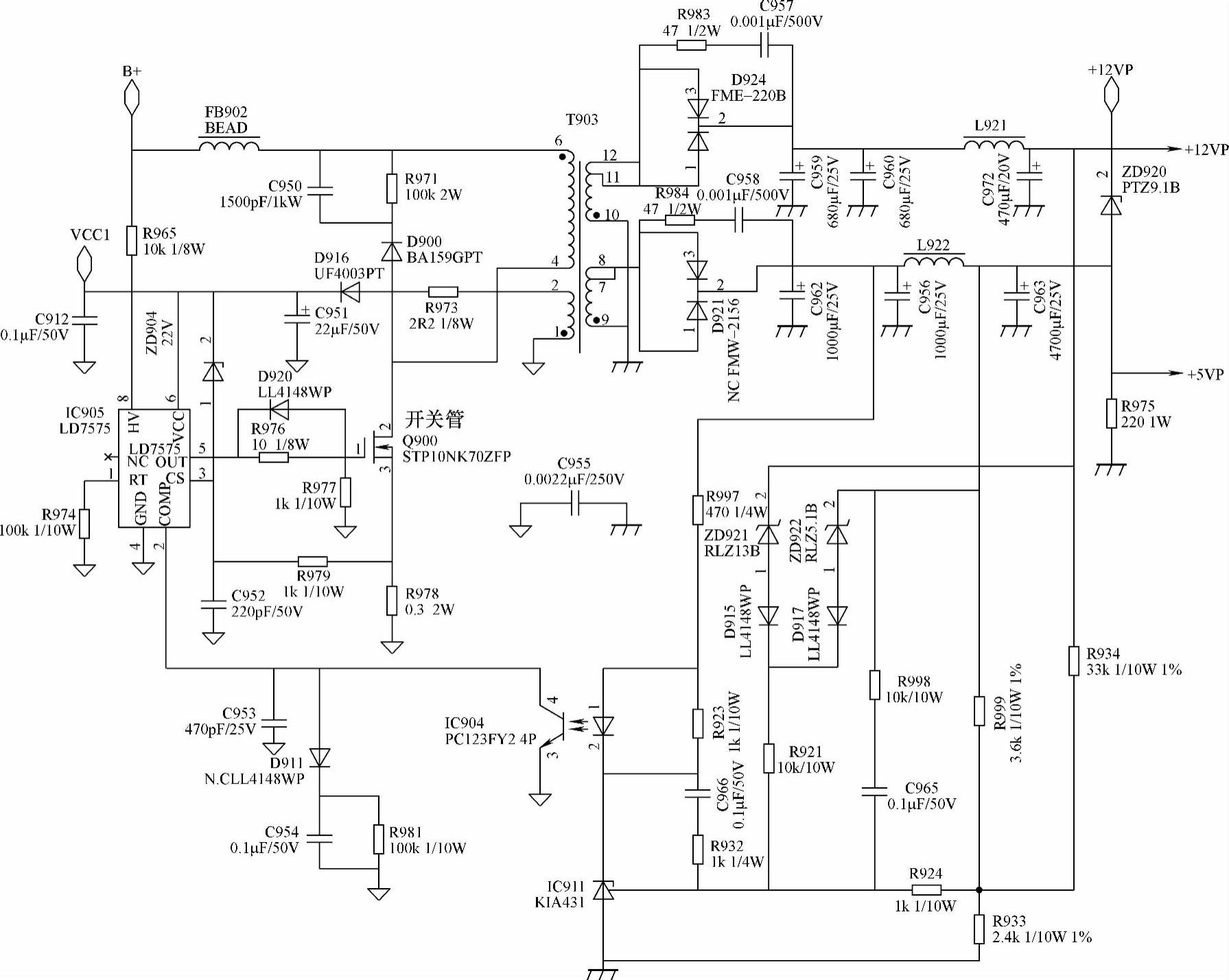

图8-8 IC905（LD7575）＋5V/＋12V开关稳压电源电路原理图
（注：该图仅供参考）

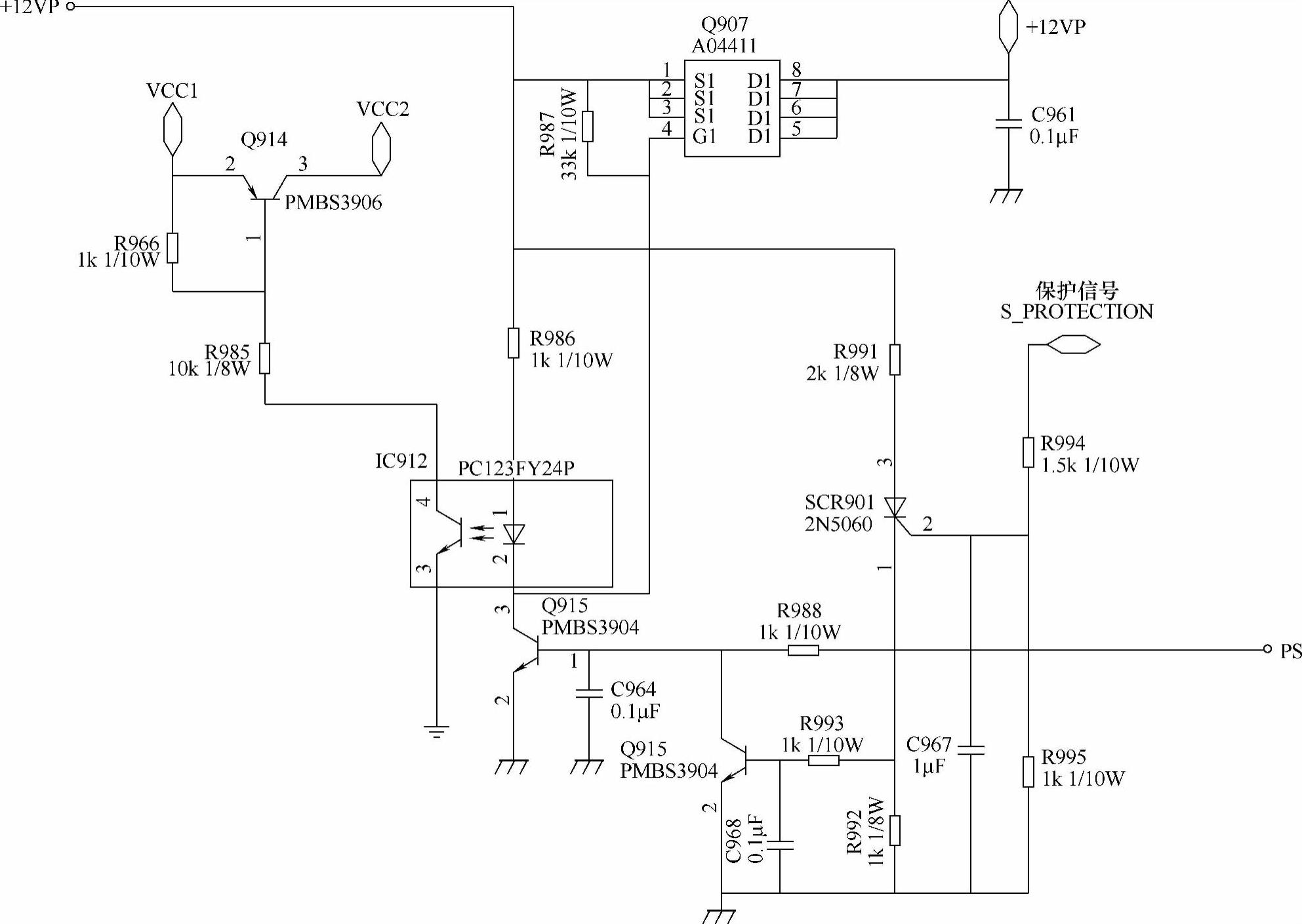

图8-9 待机控制及保护控制电路原理图(www.daowen.com)
（注：该图仅供参考）

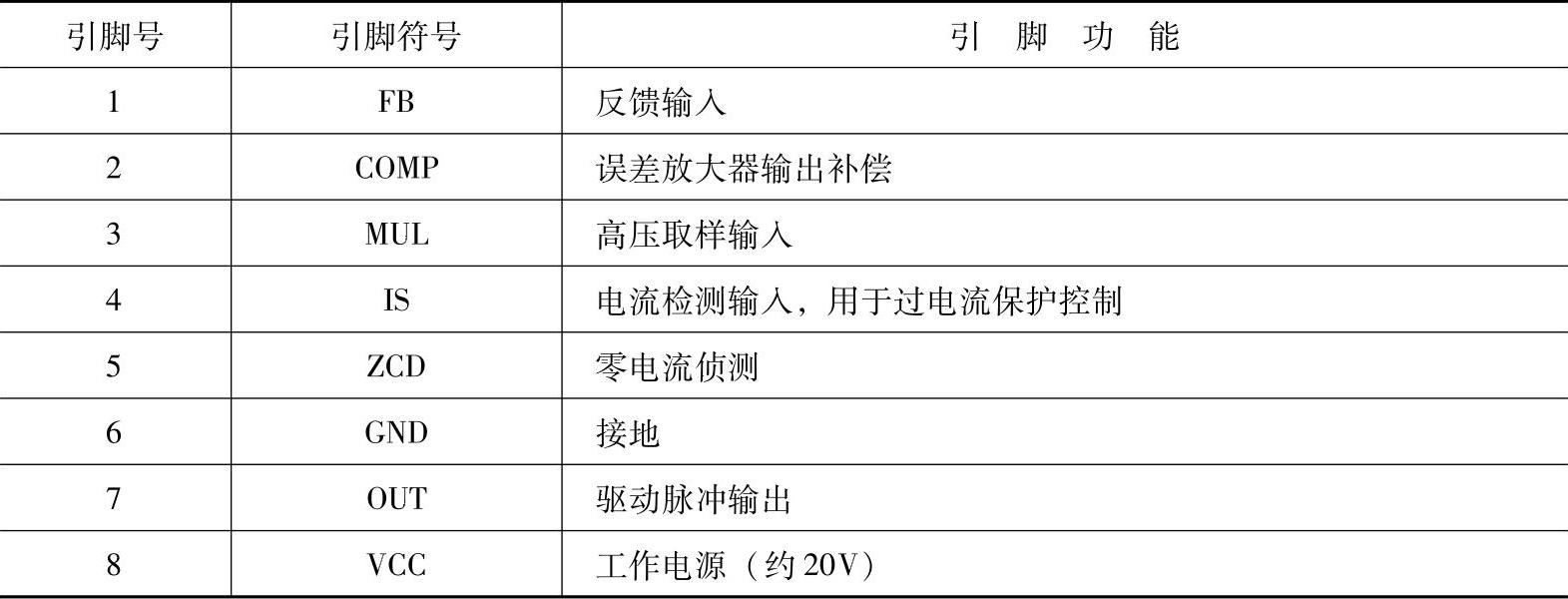

表8-1 IC901（FA5500AN）引脚功能
当＋5V开关稳压电源启动后，并有VCC2电压加到IC901的⑧脚时，IC901启动工作，由⑦脚输出具有一定占空比的PWM方波信号，激励Q901进入工作状态。当PWM方波信号的平顶期出现时，Q901导通，全桥整流输出的＋300V电压通过L907→Q901→R912→地构成回路，并在L907的一次绕组中储存磁场能。此时D902截止。当PWM方波信号的平顶期过后，Q901截止，L907中储存的磁场能与＋300V电压叠加，在C907、C906两端形成UPFC电压（约400V），从而使整机供电系统进入准工作状态。
另外，在图8-10中，L907二次绕组产生的感应电动势，经D904整流、C920滤波后，还用于控制由Q903、Q910、Q904等组成的VCC3输出电路，为IC902开关稳压电源提供工作电压。因此，在功率因数校正电路不工作时，IC902开关稳压电源也不工作。这一点在故障分析时应加以注意。
