在TCL王牌L32E75机型的供电系统中，＋12V/＋5V开关稳压电源主要由IC903（LD7575PS）和Q903、T901、D905、D914以及IC907、IC904等组成，其电路原理图如图8-1～图8-3所示。其中IC903（LD7575PS）是一种PWM调宽脉冲控制集成电路，主要用于控制电源开关管的工作状态。其引脚功能参见第三章中的表3-1。

1.启动电路

在图8-1中，启动电路主要由Q903、D913、IC903、T901和图8-2中的D914等组成。用于产生＋5V待机电源和PFC_VCC、MAIN_VCC电源。

当接通220V市网电压，全桥整流器整流输出300V脉动直流电压时，便首先通过T901的1～3一次绕组加到Q903的漏极，同时，300V电压还通过R963作为启动电压送入IC903（LD7575PS）的⑧脚，使IC903内电路工作，并由⑤脚输出高电平，控制Q903进入导通状态。T901一次绕组中产生上正下负的感应电动势。当IC903⑤脚输出低电平时，Q903截止，T901一次绕组中的感应电动势极性反转，并通过二次绕组为负载供电。当IC903⑤脚再次输出高电平时，Q903又开始导通，如此循环往复，形成开关振荡，并由D913整流输出20V电压，通过Q905为功率

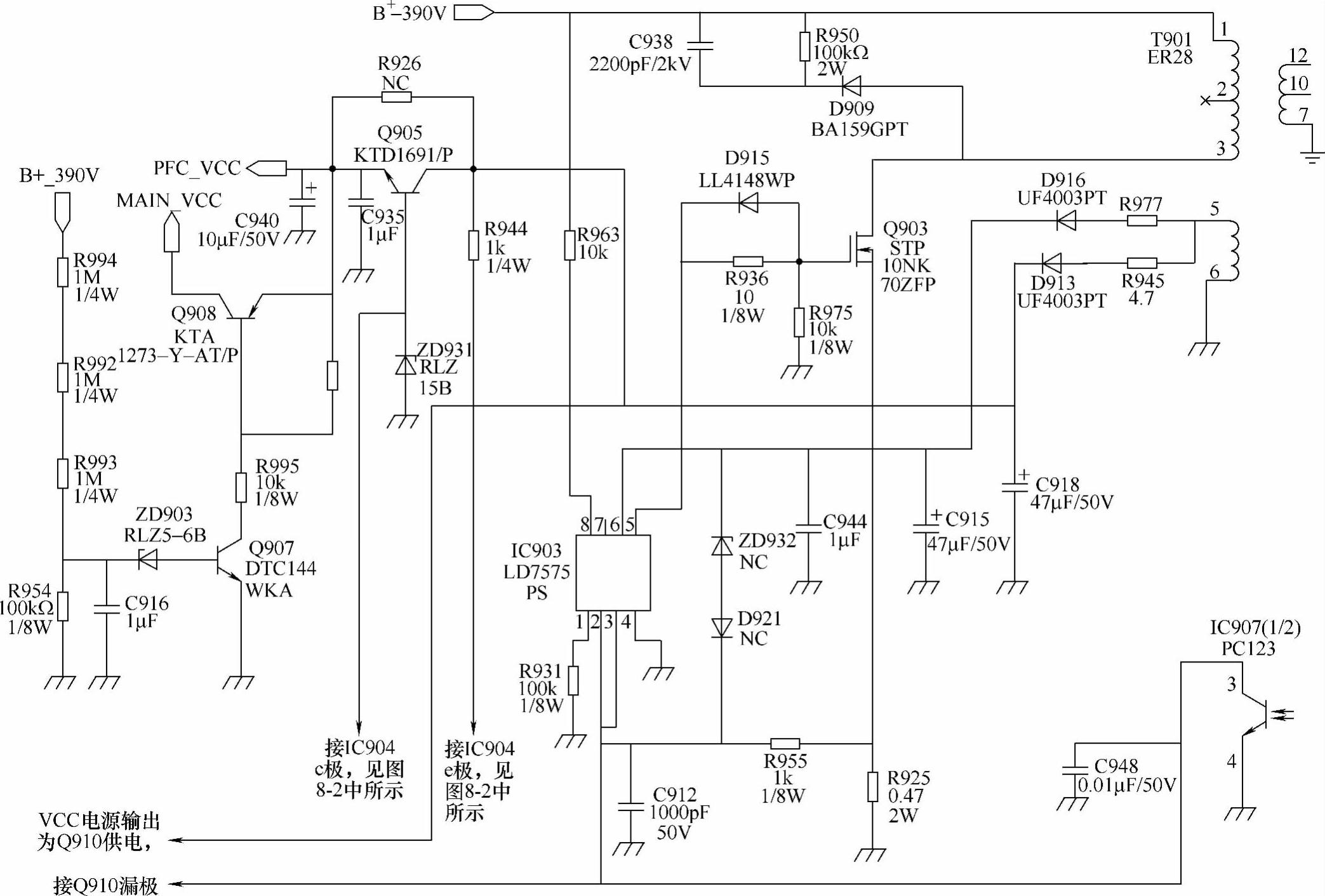

图8-1 ＋12V/＋5V开关稳压电源初级振荡部分电路原理图

（注：该图仅供参考）

因数校正电路和＋24V开关稳压电源电路提供工作电压，从而使电源启动工作。此时由于B＋电压上升到390V，IC903等组成的＋12V/＋5V开关稳压电源也进入准工作状态。

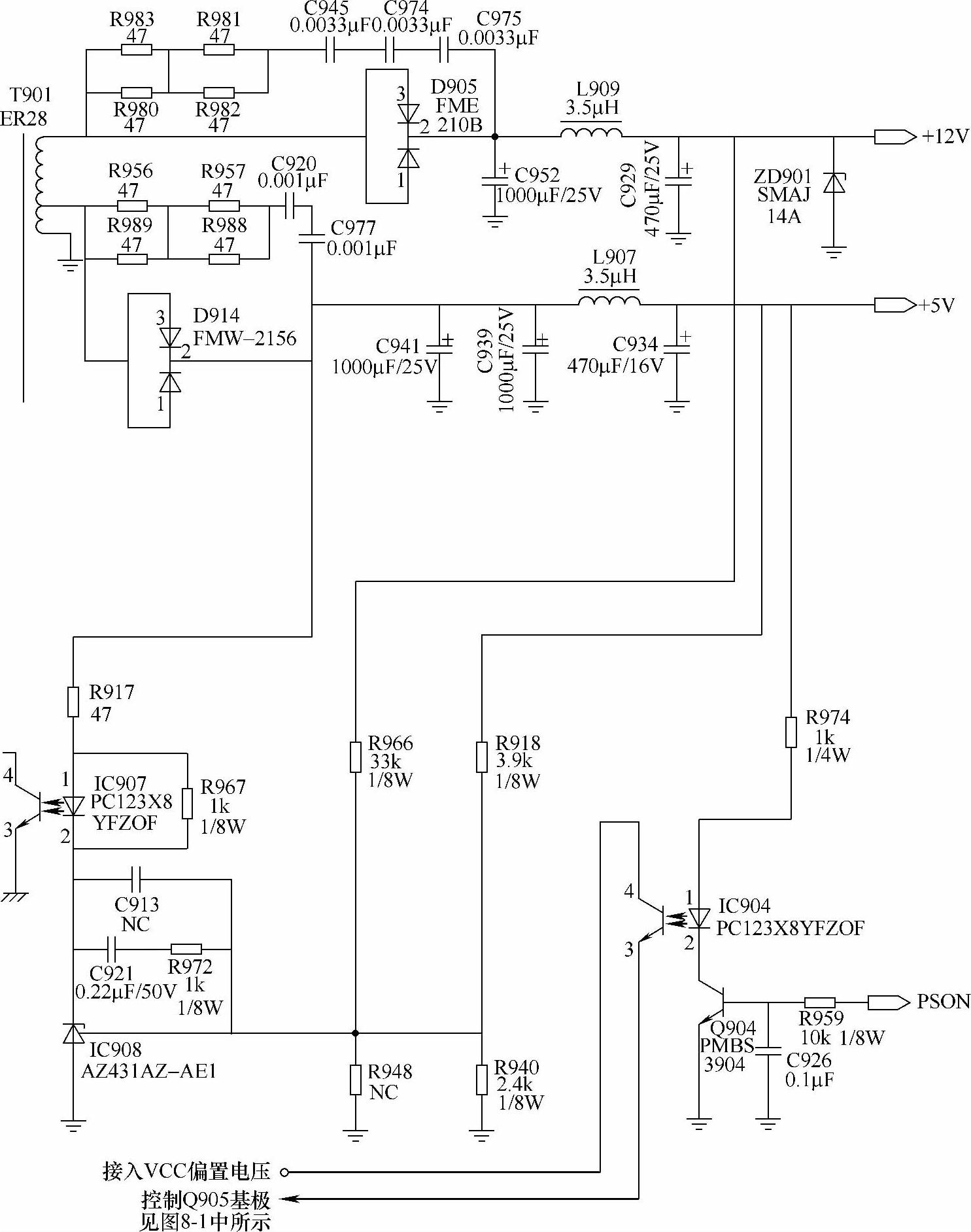

图8-2 ＋12V/＋5V开关稳压电源次级整流输出部分电路原理图

（注：该图仅供参考）

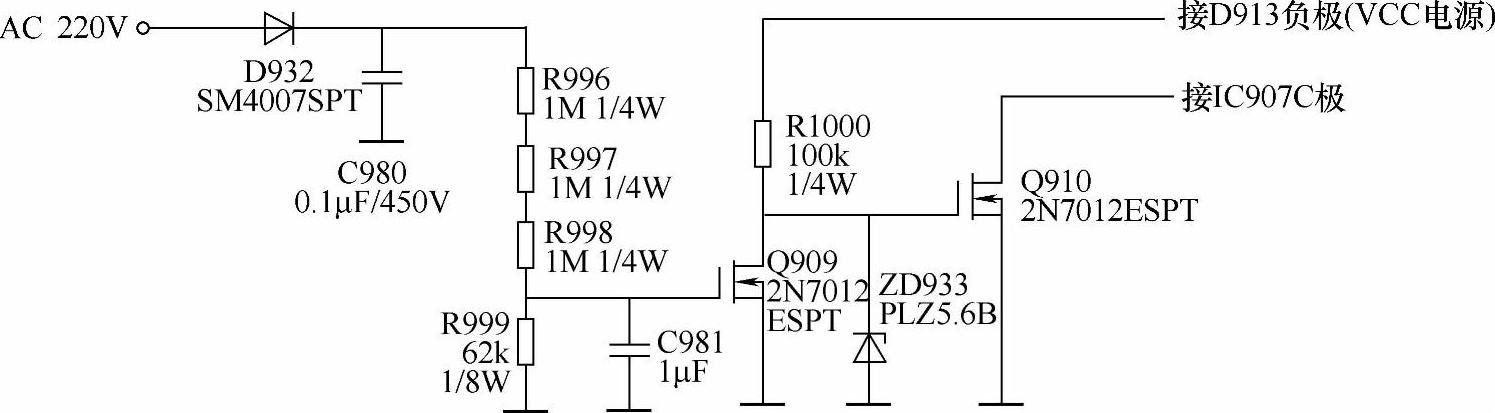

图8-3 市网电压过电压保护检测控制电路原理图

2.整流滤波输出电路(www.daowen.com)

在图8-2中，整流滤波输出电路主要有两组：一组是由D905（FME210B）和C952、C929、ZD901等组成，主要用于产生＋12V电压；另一组是由D914（FMW-2156）和C941、C939、C934等组成，主要用于产生＋5V电压，为控制系统等供电。因此，D914在待机状态时仍保持有5V输出。

3.自动稳压控制电路

在图8-2中，IC907、IC908以及R917、R966、R918、R940等组成自动稳压控制电路，用于自动稳定D905和D914整流输出电压。

当＋12V或＋5V电压上下波动时，通过IC908、IC907将波动差值信号电压反馈到IC903的②脚（见图8-1），以调整IC903⑤脚输出PWM调宽脉冲的占空比，从而调整Q903的导通与截止时间，进而达到自动稳压控制的目的。

4.待机控制电路

在图8-2中，IC904、Q904等组成待机控制电路，但它受控于中央微控制器输出的“PSON”信号。当“PSON”信号为高电平时，Q904导通，IC904导通，通过IC904的④、③脚将图8-1中的Q905偏置电阻R944接通，从而使Q905发射极输出PFC_VCC电压，整机供电系统进入准工作状态。

当“PSON”信号为低电平时，Q904截止，IC904截止，Q905截止，整机供电系统处于预备状态。

5.保护电路

（1）欠电压保护电路

欠电压保护电路主要由图8-3中的Q909、ZD933、Q910等组成，主要用于控制IC903②③脚输入的反馈电压。在市网电压正常时，D932整流输出电压较高，经R999等分压后，使Q909导通，Q910截止，IC903②、③脚电压不受影响。当市网电压下降时，D932整流输出电压下降，经R999分压后，可使Q909截止，Q910导通，将IC903②、③脚钳位于地，从而使IC903⑤脚无输出，起到欠电压保护作用。

（2）过电流保护

在图8-1中，过电流保护主要由R925、R955及IC903②、③脚内电路等来完成。在正常情况下，R925两端电压近于0V，不影响IC903②、③脚内电路正常工作。当Q903的导通电流因某种原因增大时，通过R925的电流也增大，并在R925两端形成较大的电压降，通过R955使加到IC903②、③脚的电压升高，当其升高电压达到设定值时，IC内电路动作，使IC903⑤脚无输出，从而起到过电流保护作用。
