在厦华LC-37/42FE18机型中，＋18V/＋24V开关稳压电源电路，主要由N512（TEA1610T）、V507、V508、T502（ER42-14）及D520～D524等组成，其电路原理图如图7-4所示。其中N512（TEA1610T）是一种双输出PWM脉冲控制电路，用于驱动推挽式功率输出电路，其引脚使用功能见表7-3。

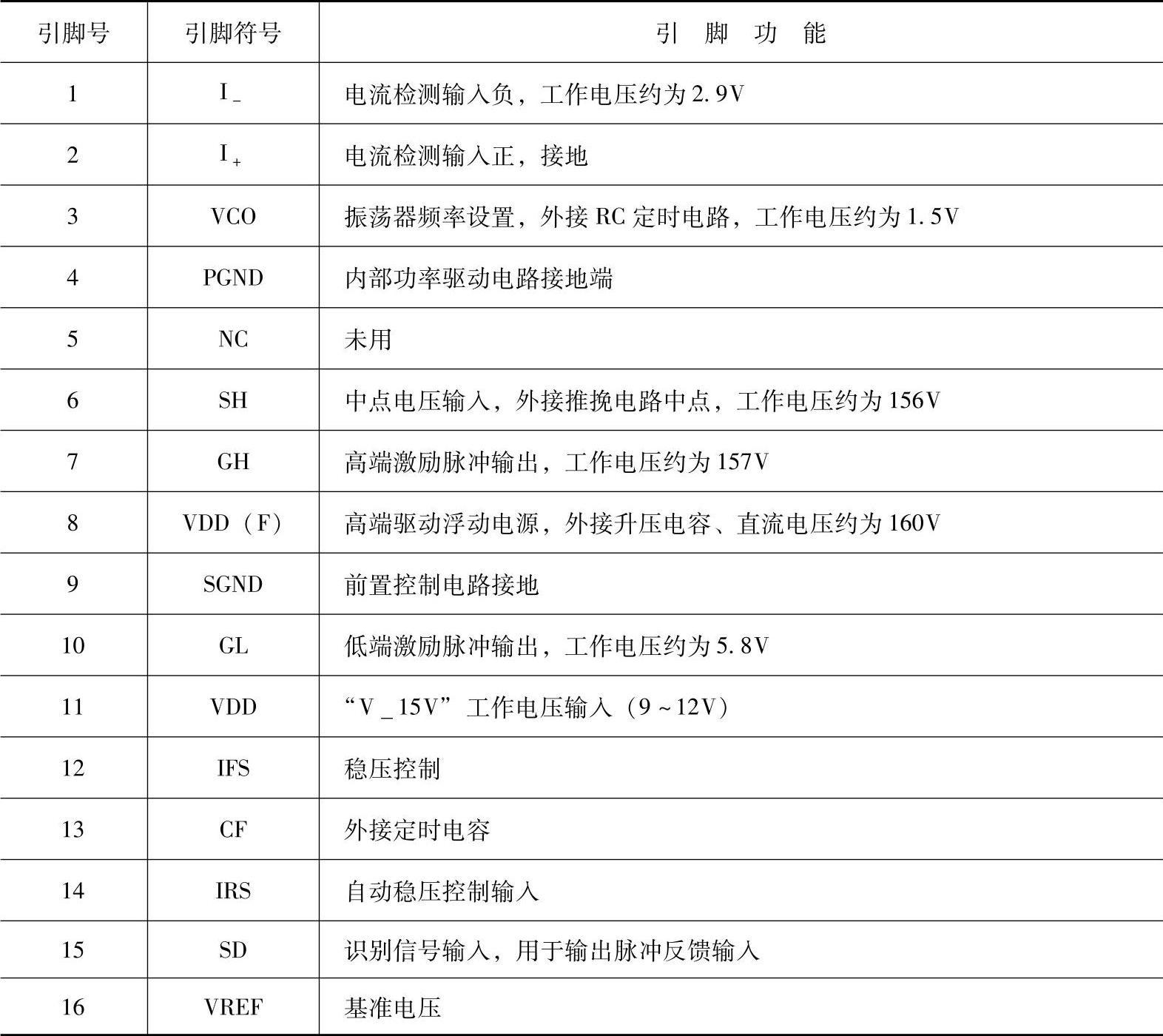

表7-3 N502（TEA1610T）引脚功能

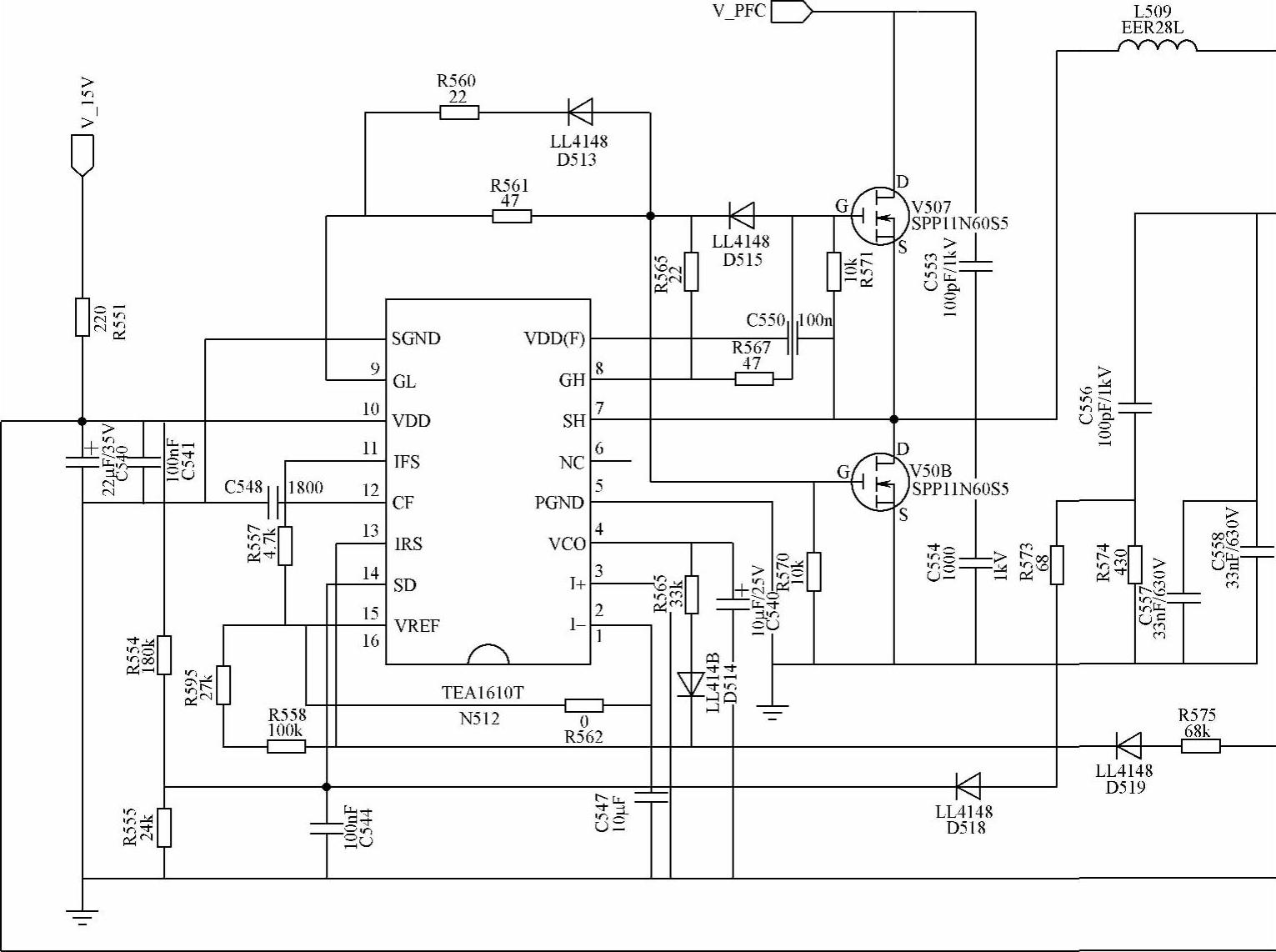

图7-4 厦华LC-37/42FE18机型中＋24V/

（注：该图

1.振荡电路

在图7-4中所示，N512（TEA1610T）与V507、V508、T502的一次绕组等组成开关振荡电路。当图7-1中N502输出的“V-15V”电压加到N512的⑭⑮⑪脚时，其内部电路启动工作，并由⑦、⑩脚输出极性相反的PWM调宽脉冲，分别驱动V507和V508。当N512的⑦脚输出PWM脉冲的平顶期（即高电平）时，V507导通，同时⑩脚输出PWM脉冲的截止期（即低电平）使V508截止。此时，“V-PFC”电压通过V507的D、S极→L509→T502的11～13一次绕组→C557、C558（33nF）→地构成回路，并在T502一次绕组中产生感应电动势，同时也在C557、C558两端形成充电电压。当N512的⑦脚输出低电平，而⑩脚输出高电平时，V507截止，V506导通，此时T502一次绕组中的感应电动势极性反转，C557、C558的充电电流方向反转（即开始放电），并通过V508的D、S极到地构成回路，形成LC振荡，再通过二次组绕向负载电路供电。

＋18V开关稳压电源电路原理图

仅供参考）(www.daowen.com)

当N512的⑦⑩脚不断输出极性相反的PWM脉冲时，V507和V508就不断地导通和截止、截止和导通，从而形成开关振荡，不断地向负载供电。

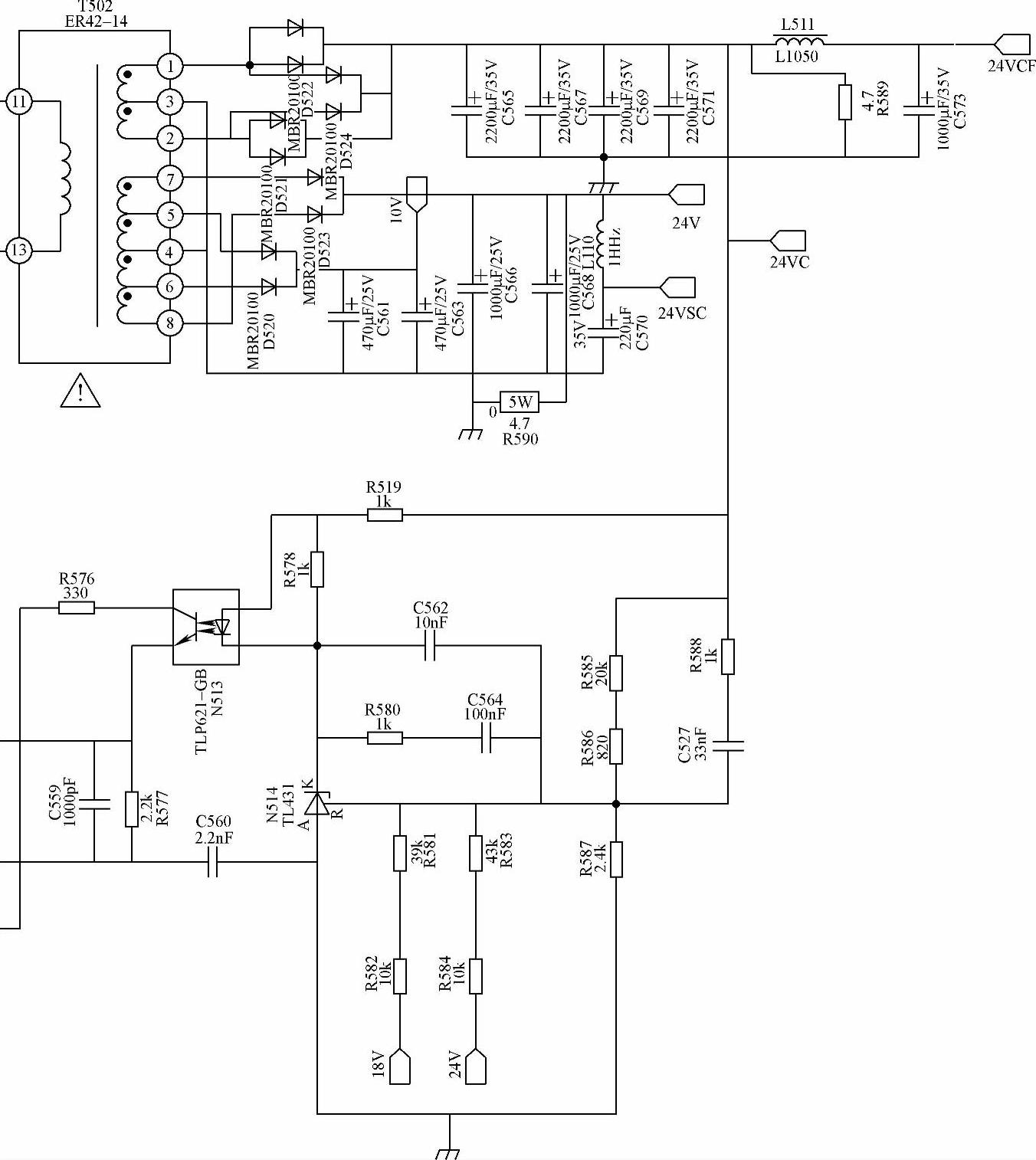

2.整流滤波输出电路

在图7-4中，整流滤波输出电路主要由D520～D524及C561、C563、C565～C569、C571等组成。其中：

1）D520（MBR2010D）和C561（470μF/25V）、C563（470μF/25V）组成18V整流滤波电路。

2）D523（MBR2010D）和C566（1000μF/35V）、C568（1000μF/35V）等组成24V整流滤波电路。

3）D521（MBR2010D）、D522（MBR2010D）、D524（MBR2010D）及C565（2200μF/35V）、C567（2200μF/35V）、C569（2200μF/35V）、C571（2200μF/35V）等组成24VCF整流滤波电路，主要为逆变电路供电。同时还作为24VC去控制N511（LM393D）比较器，以产生“Standby_1”信号电压，其电路原理图如图7-5所示。由N511⑦脚输出的“Standby_1”信号电压送入图7-1中的D512（LL4148）正极端。当该信号为高电平时，开关稳压电源正常工作。

图7-5 厦华LC-37/42FE18机型中“Standby_1”信号电压产生电路原理图

3.自动稳压控制环路

在图7-4中，N513、N514等组成自动稳压控制环路用于控制N512的⑦、⑩脚输出激励脉冲的占空比，进而实现稳定整流输出电压的目的。有关工作原理可参见N501（FSDH321）＋5V待机开关稳压电源电路中的相关介绍。
