在厦华LC-37/42FE18机型中，功率因数校正电路主要有N507（L6563）、L505、D508、D509、C533等组成，其电路原理图如图7-3所示。其中，N507（L6563）是一种PWM调宽脉冲控制电路，用于功率因数校正控制，其引脚功能见表7-2。

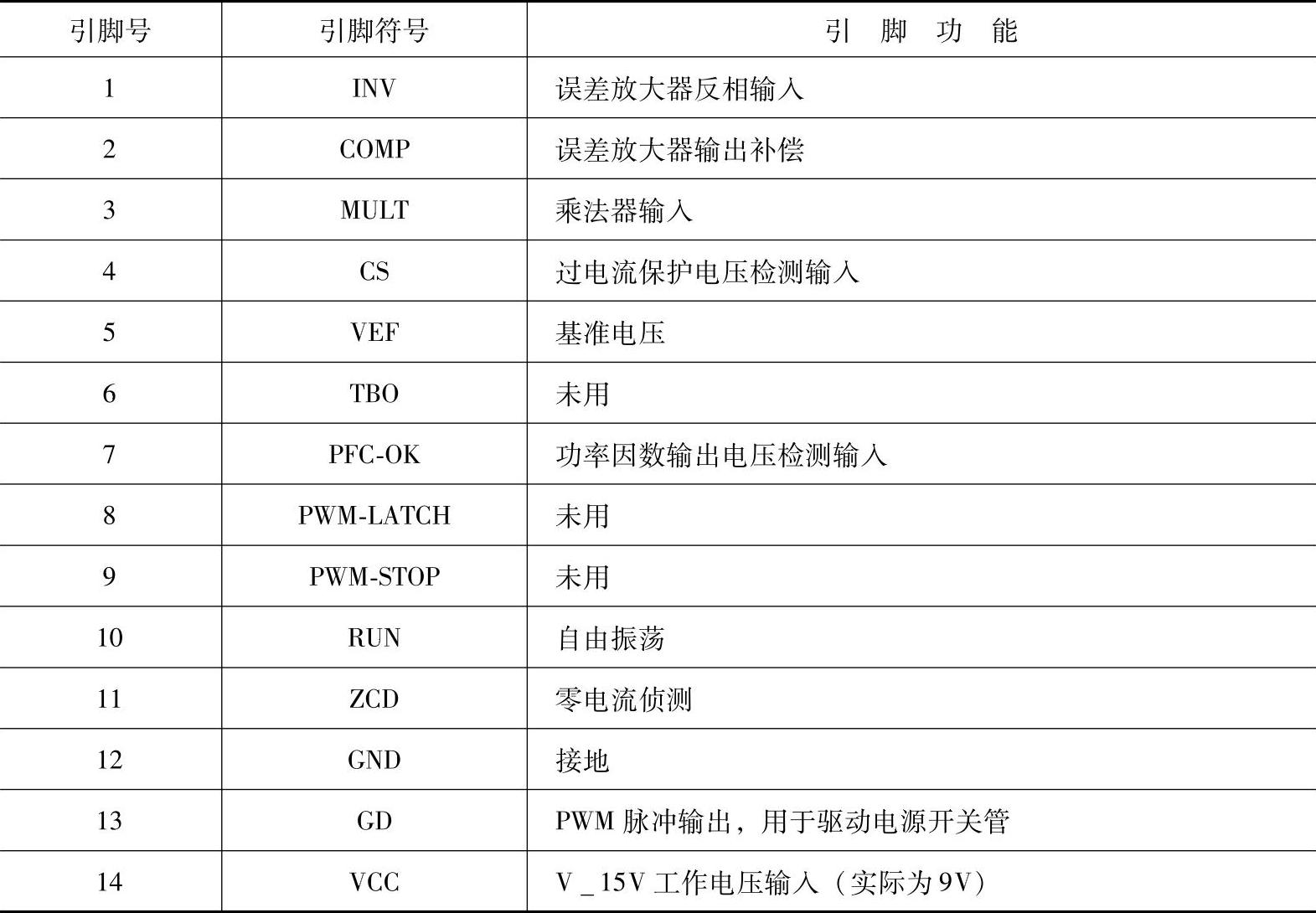

表7-2 N507（L6563）引脚功能

在图7-3中，当图7-1中N502（TA78109）输出的“V-15V”电压加到N507（L6563）的⑭脚时，N507启动工作，并由⑬脚输出PWM调宽脉冲加到V502（SPW20N60C3）的G极。当PWM脉冲的平顶期到达V502 G极时，V502导通，由D501整流输出电压（300V）通过L505的一次侧→V502的D、S极，R523、R524→地构成回路，并在L505（升压变压器）一次绕组中，产生2端正、4端负的感应电动势。同时L505的二次绕组也感应出10端正、9端负的感应电动势（在L505中，4、9端为同名端）。此时，由于L505的9端为负电势，故N50711脚电压为负，其内部零电流侦测比较器导通、驱动电路正常工作。

(www.daowen.com)

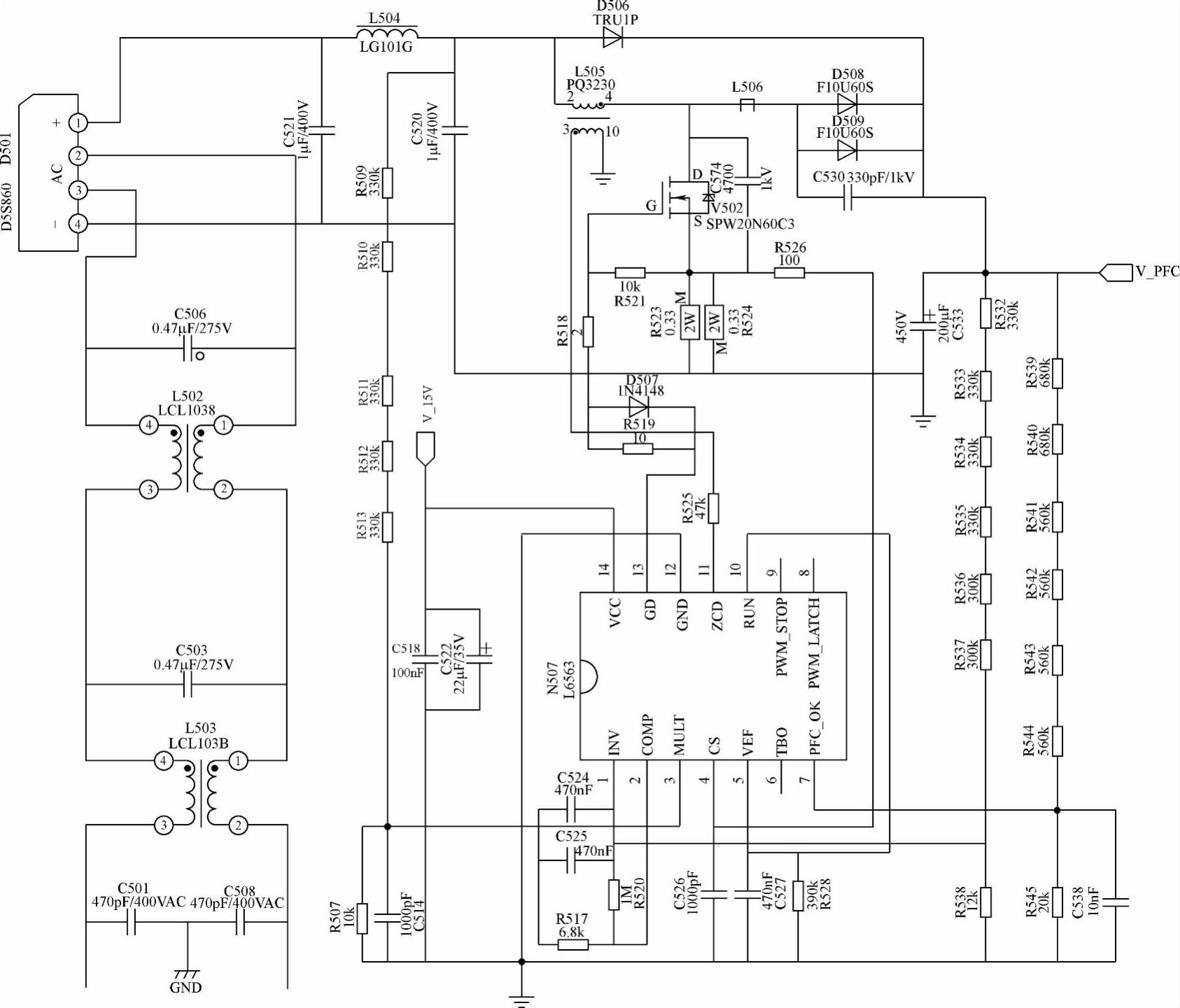

图7-3 厦华LC-37/42FE18机型中功率因数校正电路原理图

（注：该图仅供参考）

当N507⑬脚输出的PWM脉冲平顶期过后，V502截止、L505一次绕组中的感应电动势的极性反转，并与D501输出的300V电压叠加，通过D508、D509向负载供电，同时又向C533（220μF/450V）电解电容器充电，并在其两端形成V-PFC（约为390V）电压。同时，L505的二次绕组中感应电动势也反转为9端正、10端负，故N507⑪脚有高电平输入，使IC内部的零电流侦测比较器截止，驱动电路无输出，直到L505二次绕组的感应电动势为零时，IC内部的驱动电路才开始输出PWM脉冲的下一个平顶期，使V502再次导通，重复上述过程，从而使V-PFC电压建立，供电系统进入准工作状态。
