高效稳压电源 N501(FSDH321)+5V待机开关设计

时间:2023-06-18 理论教育 版权反馈
【摘要】:在厦华LC-37/42FE18机型中,+5V待机开关稳压电源主要由N501、T501、D511、N506等组成,其电路原理图如图7-1所示。其中N501是一种内含场效应开关管的电源控制器,其引脚功能见表7-1。当N501内部PWM脉冲电路输出的激励方波信号过后,使电源开关管截止时,T501一次绕组中的感应电动势极性反转,并通过二次绕组向负载供电。

高效稳压电源 N501(FSDH321)+5V待机开关设计

在厦华LC-37/42FE18机型中,+5V待机开关稳压电源主要由N501(FSDH321)、T501、D511、N506等组成,其电路原理图如图7-1所示。其中N501(FSDH321)是一种内含场效应开关管的电源控制器,其引脚功能见表7-1。

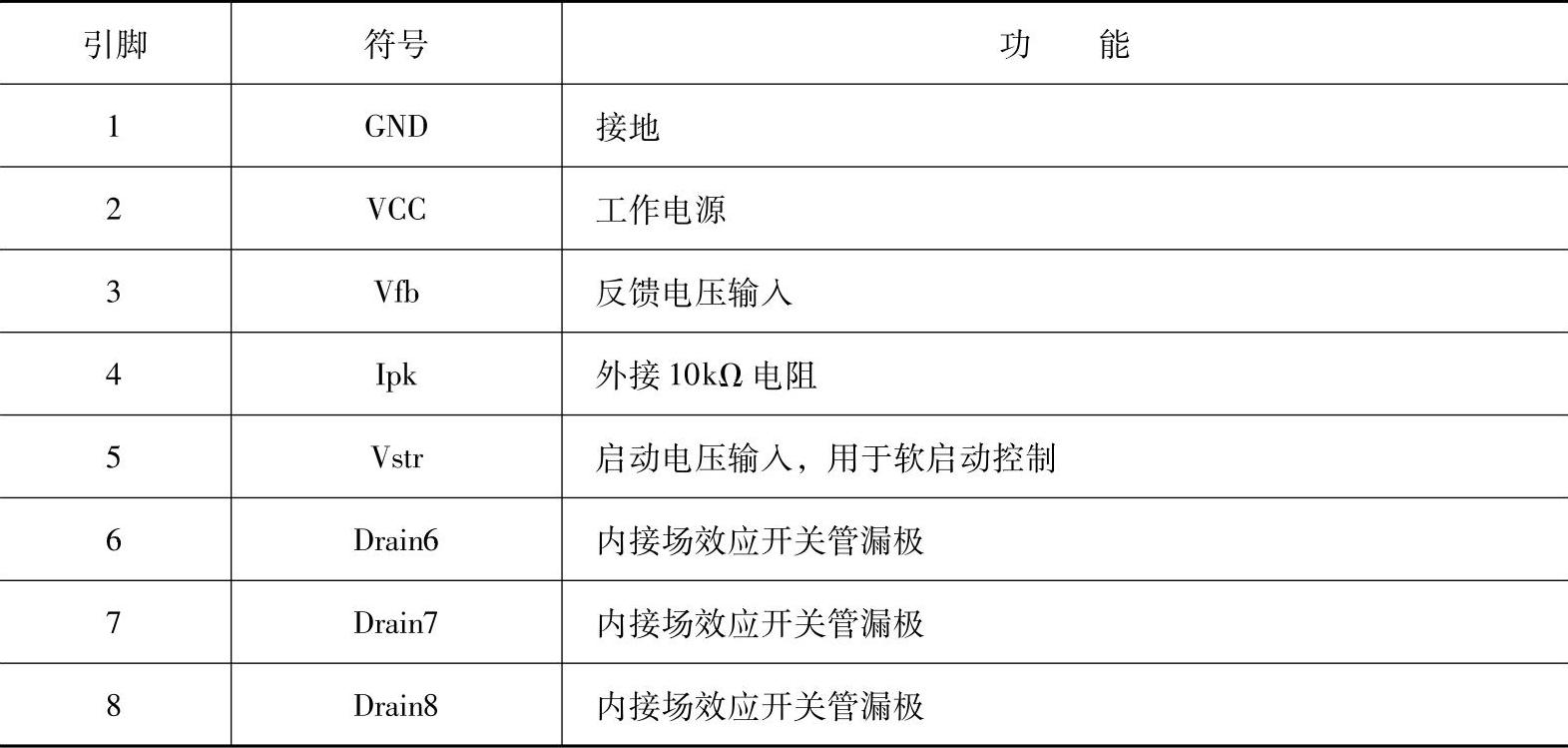

表7-1 N501(FSDH321)引脚功能

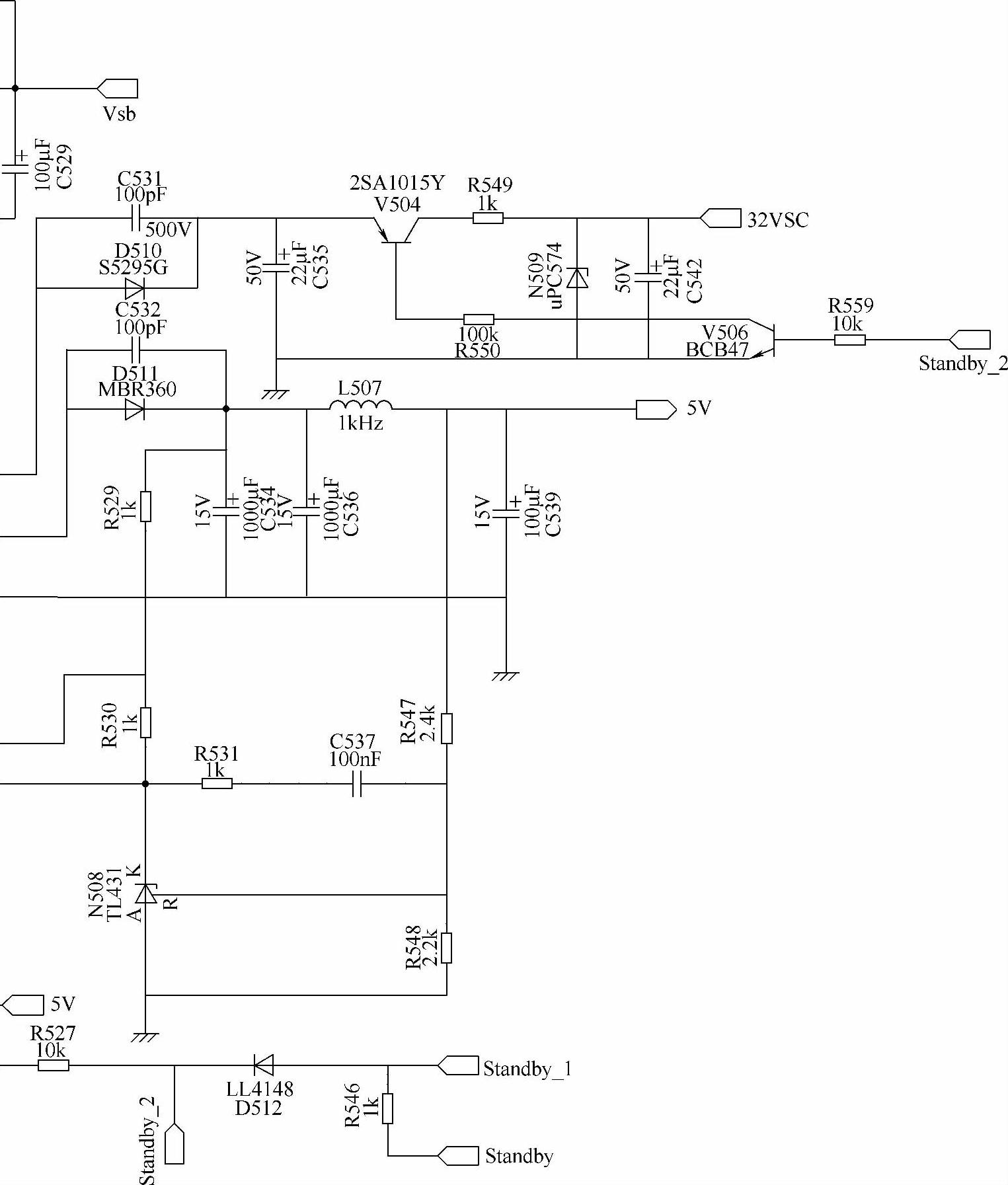

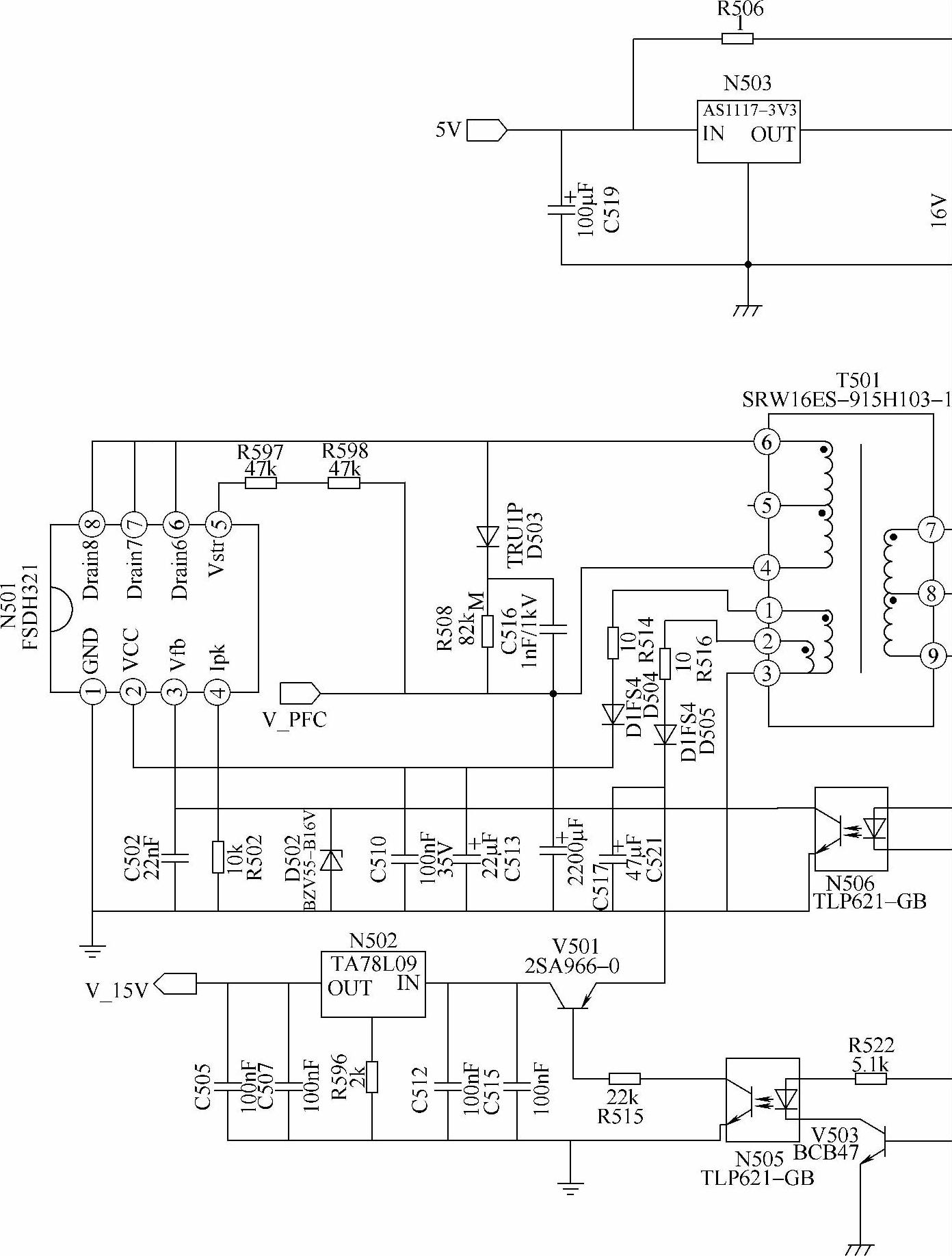

图7-1 厦华LC-37/42FE18机型中

(注:该图

1.开关振荡电路

在图7-1中,N501的⑥、⑦、⑧脚与T501的4~6一次绕组等组成开关振荡电路。当全桥整流器产生300V电压时,首先通过T501的4~6一次绕组加到N501的⑥、⑦、⑧脚,即IC内部的MOSFET的漏极。同时,300V电压又通过R597、R598


+5V开关稳压电源电路原理图

仅供参考)

启动电阻加到N501的⑤脚,用于控制IC内部电源开关管的栅极,使N501内部电源开关管开始导通,并在T501的一次绕组中产生4脚正、6脚负的感应电动势。当N501内部PWM脉冲电路输出的激励方波信号过后,使电源开关管截止时,T501一次绕组中的感应电动势极性反转,并通过二次绕组向负载供电。当N501内部PWM脉冲电路再次输出激励方波信号时,电源开关管就又开始导通与截止,在T501的绕组线圈中又产生感应电动势,为负载不断供电。(www.daowen.com)

在图7-1中,当开关振荡电路启动后,由D504(D1FS4)整流,C613(22μF/35V)滤波输出的VCC电压(约为20V)加到N501②脚,从而使N501等进入开关振荡状态,并通过二次绕组和整流滤波电路向负载供电。

2.整流滤波输出电路

在图7-1中,D510(S5295G)和D511(MBR360)及C535(22μF/25V)、C534(1000μF/16V)、D505(D1FS4)、C521(47μF)等组成整流滤波输出电路为负载供电。其中:

1)D511(MBR360)、C534(1000μF/16V)、C536(1000μF/16V)、C539(100μF/16V)组成+5V整流滤波输出电路,主要为中央控制系统等提供5V工作电压。但5V电压还通过N510(SI9933AOY)形成5VSC(见图7-2)和通过N503稳压形成VS6(3.3V)电压(见图7-1)。

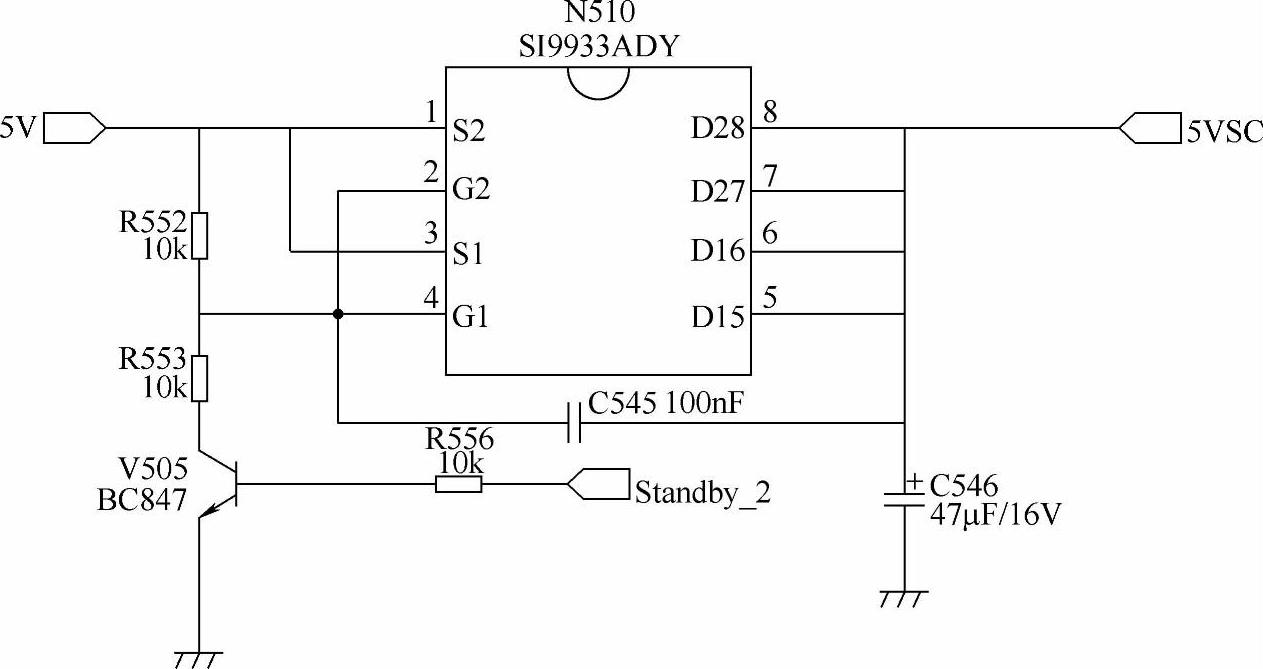

图7-2 厦华LC-37/42FE18机型中5VSC电压控制输出电路原理图

(注:该图仅供参考)

2)D510(S5295G)、C535(22μF/50V)+32V整流滤波输出电路,主要为高频调谐器的BT端子供电,但其输出电压是在V504、V506及“Standby_2”控制信号的控制下输出的。当“Standby_2”信号为高电平时,V506导通,V504导通,D510整流、C535滤波输出电压通过V504的e、c极,再经N509(UPC574)稳压后,供给高频调谐器。在待机时,“Standby_2”控制信号为低电平,V506截止,V504截止,高频调谐器不工作。

3.自动稳压控制电路

在图7-1中,N506(TLP521-GB)、N508(TL431)及R547、R548等组成自动稳压控制电路,用于稳定D511、D510整流输出的电压。

当D511整流输出的5V电压升高时,N508的导通阻值减小,N506导通电流增大,N501的③脚电压下降,N501内部的电源开关导通时期缩短,T501二次输出能量减少,5V电压下降,从而起到自动稳压作用。当5V电压下降时,上述过程相反,也起到自动稳压作用。
