在海尔L37N01供电源电路中，IC970（SSC9502S）是一种双输出电源控制器，它与Q970、Q971、T970、D972、D973等组成＋12V/＋24V开关稳压电源电路，其引脚功能见表6-6所示，电路原理图如图6-30和图6-31所示。但该种开关稳压电源主要分为开关振荡，整流输出、自动稳压控制几部分电路。

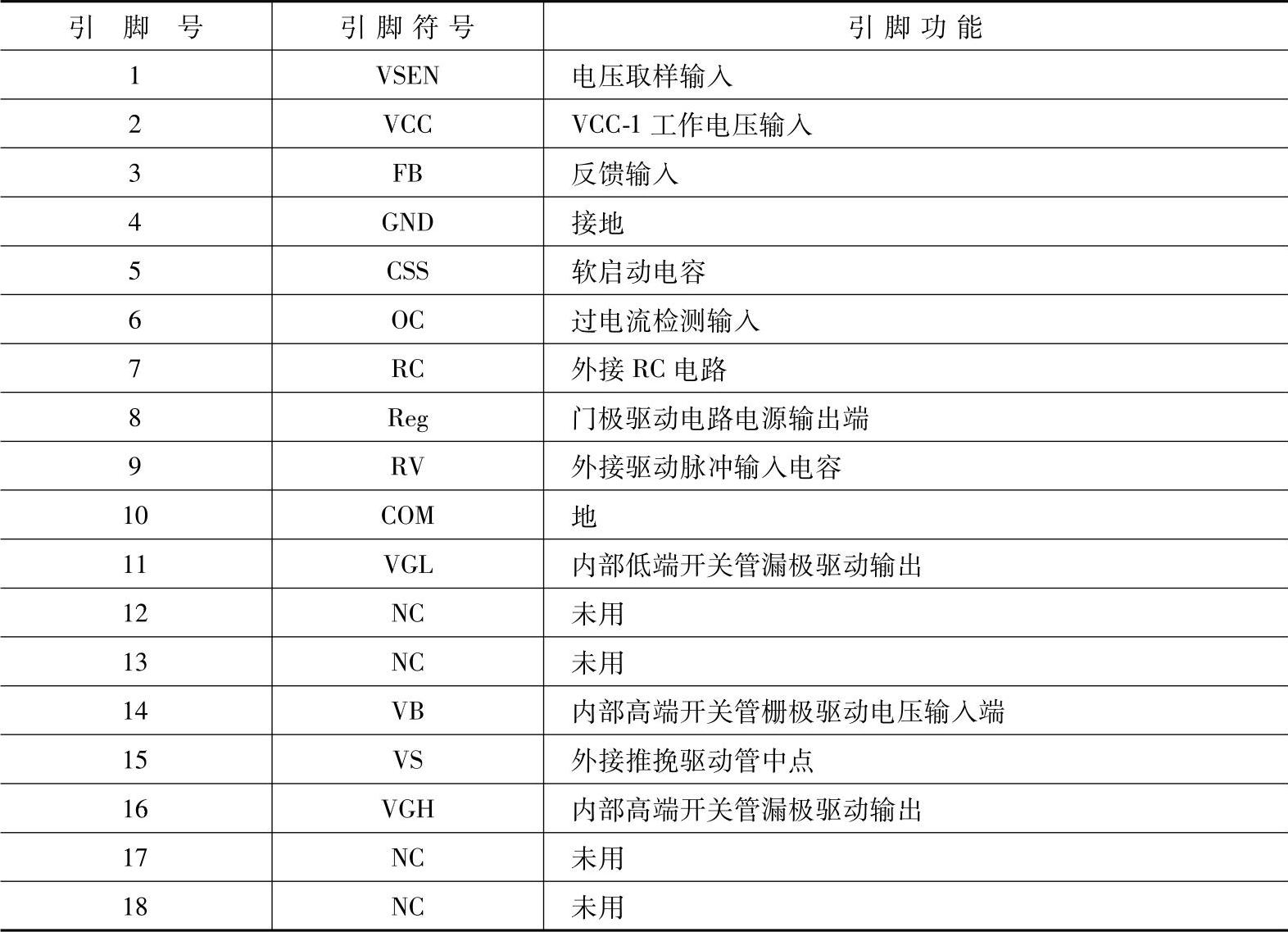

表6-6 IC970（SSC9502S）引脚功能

1.开关振荡电路

在图6-30中，IC970和Q970、Q971、T970的一次绕组等组成开关振荡电路。当＋5V开关稳压电源有VCC-1电压输出，并加到IC970的②脚时，IC970的⑪、⑯脚就会输出极性相反的PWM脉冲，分别驱动Q970和Q971进入开关工作状态。在IC970⑯脚输出高电平时（即PWM脉冲的平顶期出现时），Q970导通，同时，IC970的⑪脚输出低电平，故Q971截止，Q970导通时，B＋电压通过Q970的漏源极→T970的一次绕组→C980→地构成回路，并在T970一次绕组中产生1、2脚正，7、8脚负的感应电动势。在IC970⑯脚输出低电平时（即PWM脉冲的平顶期过后），Q970截止，同时，IC970的⑪脚输出高电平，故Q971转为导通，从而使T970的一次绕组中感应电动势极性反转，又通过C980、Q971的漏源极构成回路，形成LC振荡，并通过T970的二次绕组向负载供电。

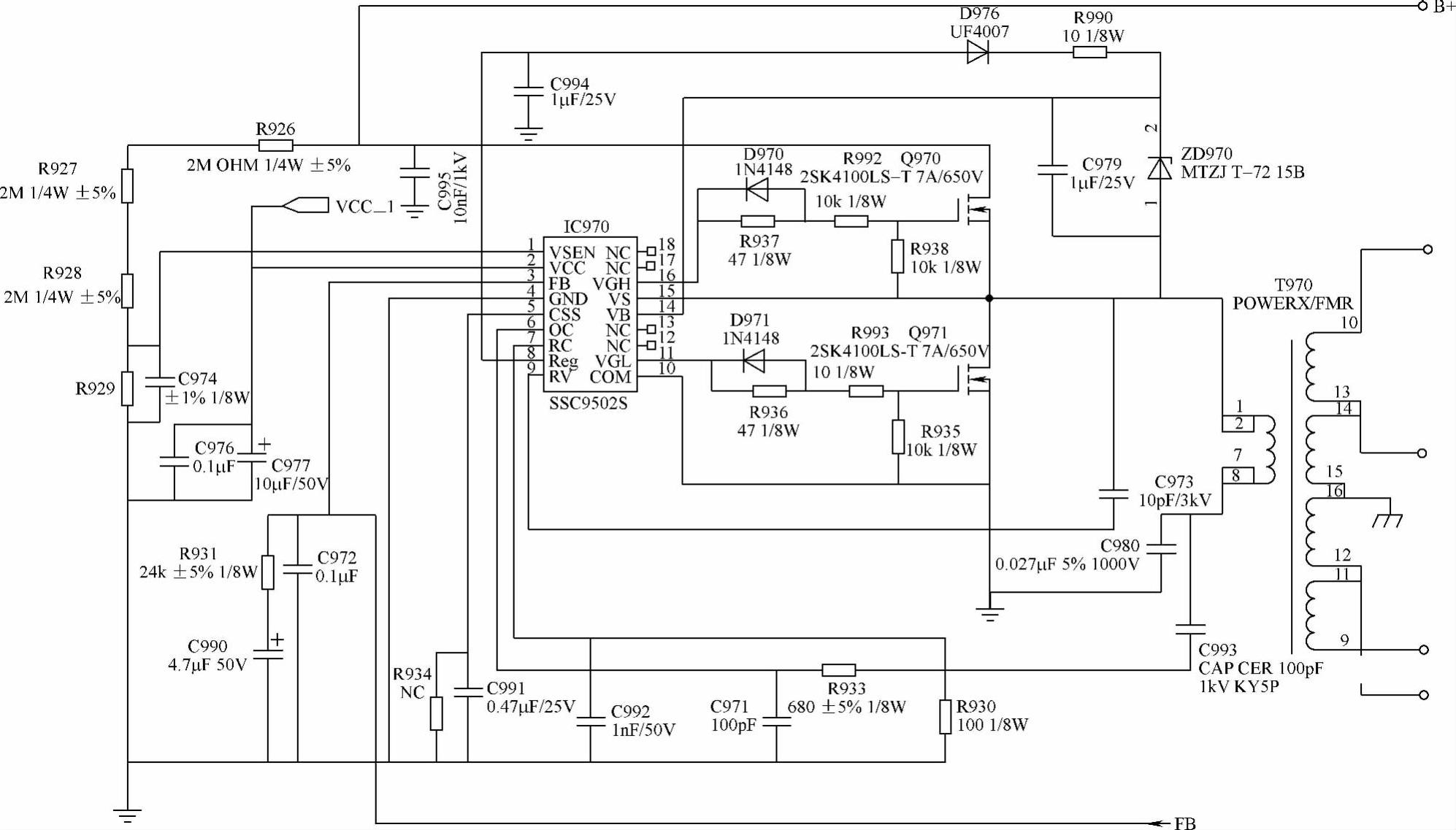

图6-30 海尔L37N01机型中＋12V/＋24V开关稳压电源初级振荡部分电路原理图

（注：该图仅供参考）

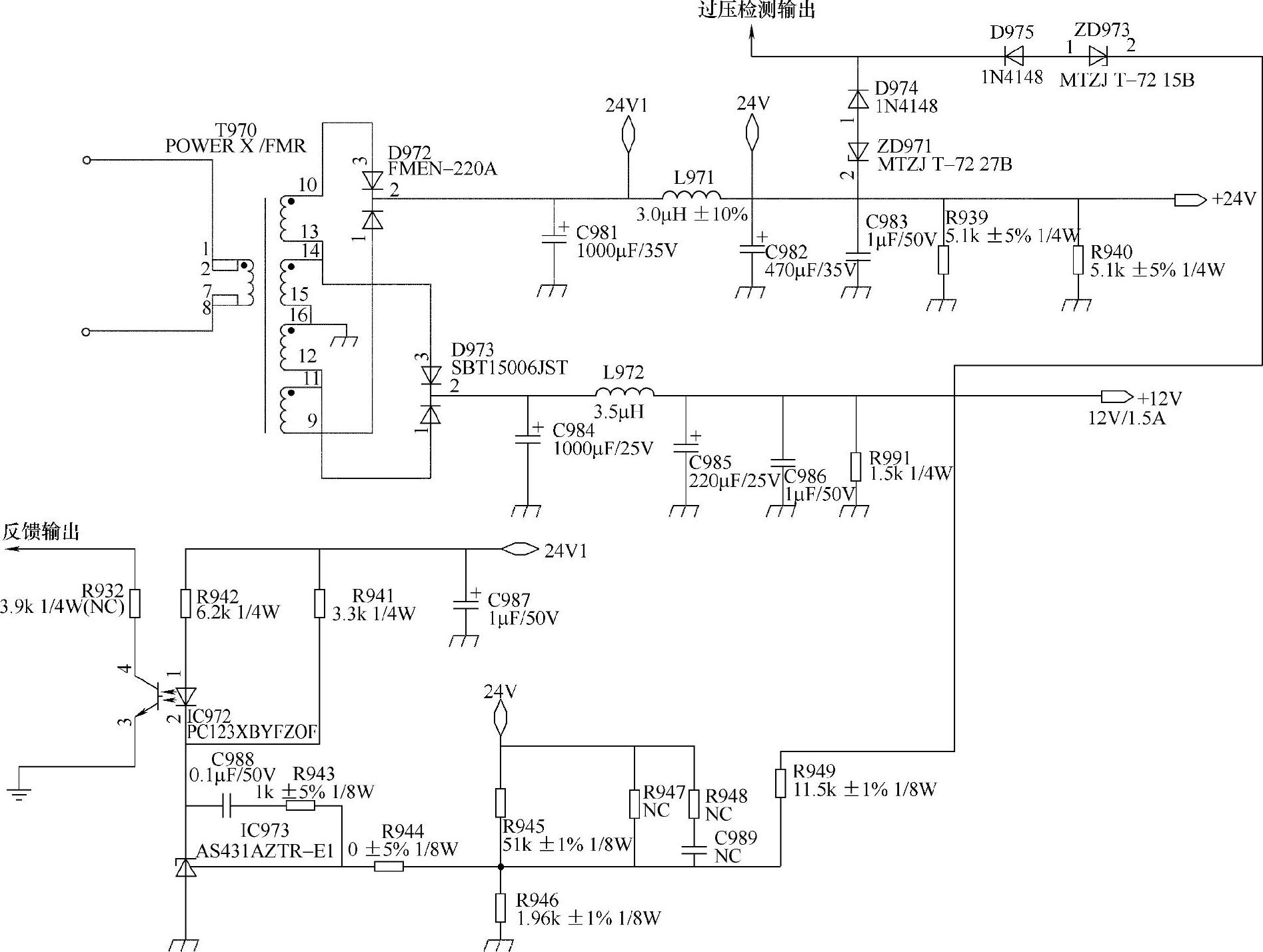

图6-31 海尔L37N01机型中＋12V/＋24V开关稳压电源二次级整流输出部分电路原理图

（注：该图仅供参考）(www.daowen.com)

当IC970的⑪脚和⑯脚不断输出极性相反的PWM脉冲时，Q970和Q971就不断推挽输出，从而使＋12V/＋24V开关稳压电源工作在开关振荡状态。

2.整流滤波输出电路

在图6-31中，D972、D973及C981、C984等组成＋24V和＋12V整流滤波电路。其中D972（FMEN-220A）与C981等用于＋24V整流滤波输出，主要为伴音功率输出电路和逆变升压电路供电；D973（SBT15006JST）与C984等用于＋12V整流滤波输出，主要为液晶屏电路等供电。

有关D972、D973整流输出电路的工作原理，可参见本章第一节中的相关介绍。

3.自动稳压控制电路

在图6-31中，IC972、IC973以及R941、R942、R944、R945、R949等组成自动稳压控制电路，当＋12V或＋24V电压出现波动时，通过IC972将波动电压的差值信号反馈到图6-30中IC970的③脚，由IC970③脚内电路控制IC970⑮⑮⑪、⑮⑮⑯脚输出脉冲的占空比，以调整Q970、Q971的导通与截止时间，从而实现自动稳压的目的。

当＋12V或＋24V电压升高时，IC973的导通阻值减小，IC972的导通电流增大，IC970③脚电压下降，IC970⑮⑮⑪、⑮⑮⑯脚输出脉冲占空比减小，Q970、Q971导通时间缩短，从而使二次整流输出电压下降，起到自动稳压作用。当＋12V或＋24V电压下降时，上述过程相反，也起到自动稳压的作用。

4.过电压保护电路

在图6-31中，D974、ZD971、D975、ZD973等组成过电压保护电路。其中，ZD971（MTZJT-7227B）为27V稳压二极管，用于＋24V电压过高检测。当＋24V电压升高超过27V时，ZD971反向击穿导通，通过D974加到图6-27中Q952的基极，使Q952导通，将IC952的②脚直接接地，从而使IC950④脚内部的OLP保护功能动作，＋5V开关稳压电源被锁定在保护状态。ZD973（MTZJT-7215B）为15V稳压二极管，用于＋12V电压过高检测。当＋12V电压升高超过15V时，ZD973反向击穿导通，通过D975使图6-27中的Q952导通，从而也使＋5V开关稳压电源被锁定在保护状态。
