在海尔L32N01机型中，主板供电电路比较复杂，它主要是由一些DC-DC直流电压变换电路等组成。首先，由电源板产生的＋5V、＋12V、＋24V电压，经CONN（CN700）插口送入主板后，作为5VSB、V12_ADP、V24_ADP为负载供电，其电路原理图如图6-9所示。其中，5VSB主要为待机控制系统供电；V12ADP主要为液晶屏电路供电；V24_ADP主要为伴音功放电路供电。它们除了为主负载电路供电外，还通过不同形式的DC-DC直流电压变换电路产生3.3V、1.8V等低压直流电压为其他一些小信号处理电路供电。

1.Q705（AO4449-7A/-30V）VCC5（5V）直流电压控制输出电路

在主板电路中，Q705（AO4449-7A/-30V）是一种内置双场效应开关管的电源开关控制器，主要用于5VSW开关控制，其电路原理图如图6-10所示。Q705的引脚功能见表6-4。

图6-9 ＋5VSB/V12-ADP/V24-ADP供电输入电路原理图

（注：该图仅供参考）

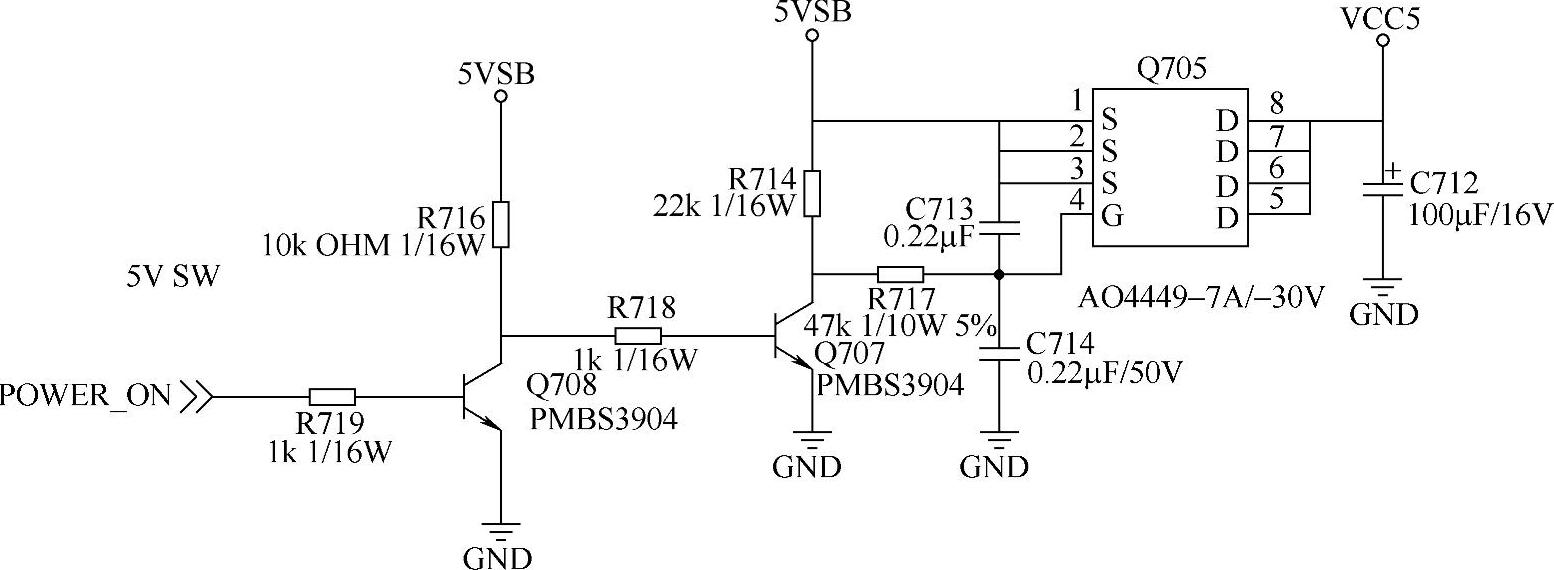

图6-10 Q705（AO4449-7A/-30V）VCC5（5V）直流电压控制输出电路原理图

（注：该图仅供参考）

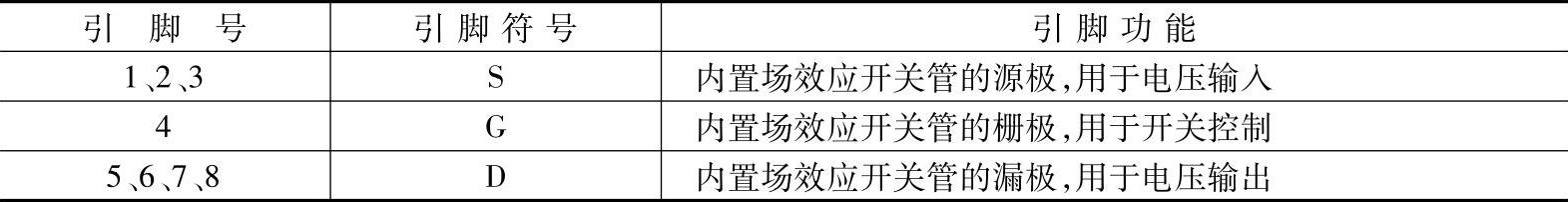

表6-4 Q705（AO4449-7A/-30V）引脚功能

在图6-10中，Q705的④脚受Q707、Q708及“POWER-ON”信号控制，其中“POWER-ON”是由U400D（Hx6202A）的（217）脚输出。当“POWER-ON”信号为高电平时，Q708导通，Q707截止，Q705④脚为高电平，故Q705导通，由⑤、⑥、⑦、⑧脚输出VCC5（＋5V）电压，主要为AV视频信号输出接口电路、SPDIFO信号接口电路、U601（APA2176A）耳机音频信号驱动电路、U107（P15V330SQE）视频开关电路等供电。但VCC5电压还分别经低压差稳压器稳压输出3.3V、1.8V电压为小信号处理电路供电。

（1）U702（AP1117D33L-13）V33_HDMI_ADC（3.3V）直流电压变换电路。

在主板电路中，U702（AP1117D33L-13）是一种3.3V低压差稳压器，主要用于将VCC5（5V）电压变换成3.3V电压，其电路原理图如图6-11所示。

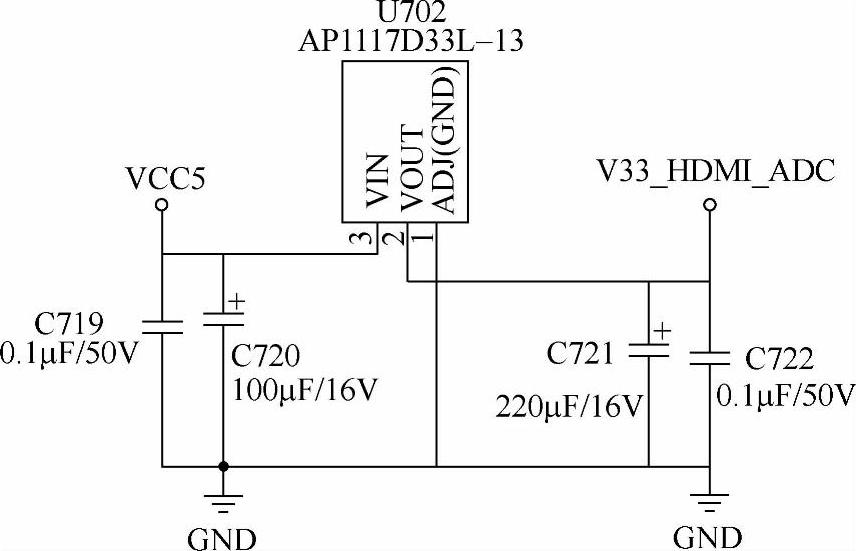

图6-11 U702（AP1117D33L-13）V33_HDMI_ADC（3.3V）直流电压变换电路原理图

（注：该图仅供参考）

由U702②脚输出的V33_HDMI_ADC（3.3V）低压直流电压，经C514（10μF/16V）、FB500（300OHM）、C509～C513滤波后，作为V33HDMI为U400A（Hx6202A）的⑧、㉒、（246）、（254）脚供电，其滤波输出电路如图6-12所示。

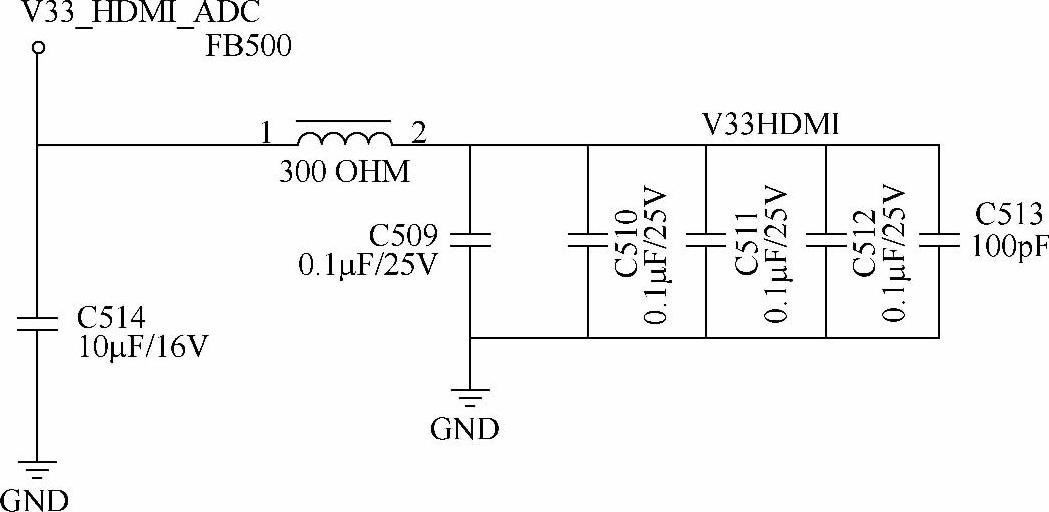

图6-12 V33HDMI电压滤波输出电路原理图

（注：该图仅供参考）

在图6-11中，由U702②脚输出的V33_HDMI_ADC电压还经FB505和FB507分别作为V33ADC和VDDA33为U400A（Hx6202A）的（52）、（62）脚和㊱、（58）脚供电，其分支输出滤波电路如图6-13所示。

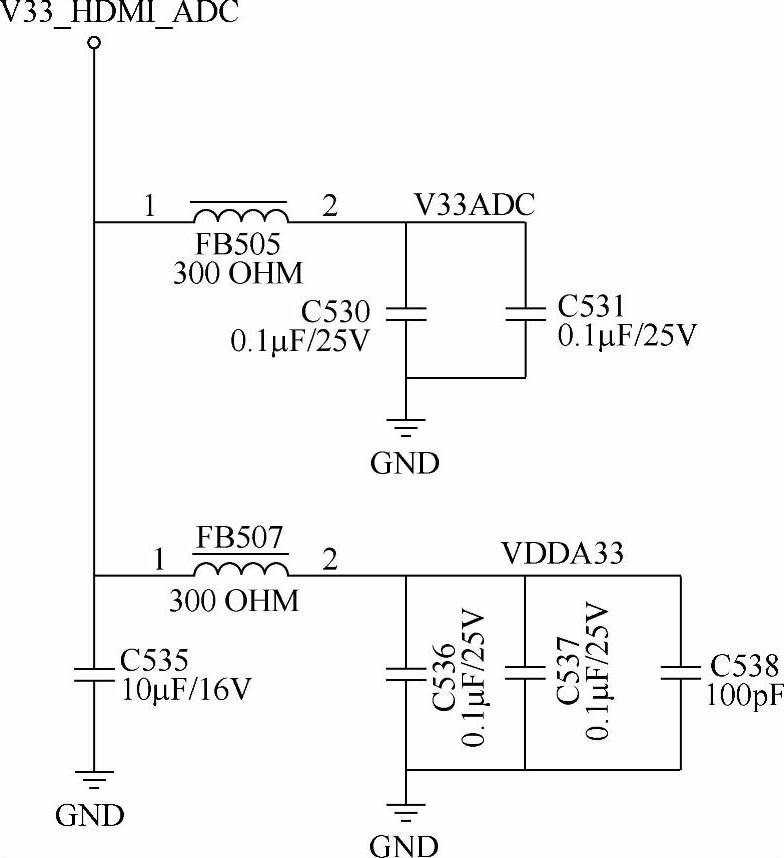

图6-13 V33ADC/VDDA33分支输出滤波电路原理图

（注：该图仅供参考）

（2）U703（AP1117D33L-13）U33_AUD（3.3V）直流电压变换电路

在主板电路中，U703（AP1117D33L-13）是一种3.3V低压差稳压器，主要用于将VCC5（5V）直流电压变换成3.3V电压，其电路原理图如图6-14所示。

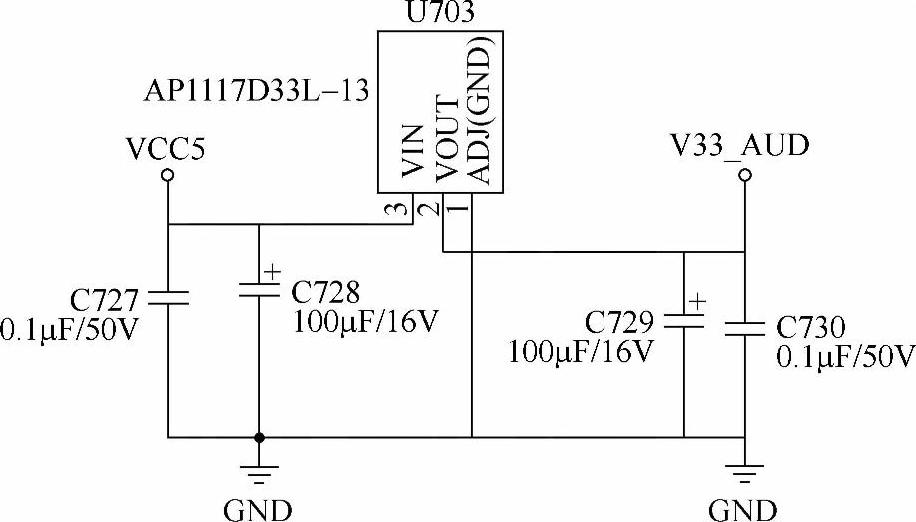

图6-14 U703（AP1117D33L-13）V33_AUD（3.3V）直流电压变换电路原理图

（注：该图仅供参考）

由U703②脚输出的V33_AUD，经FB601及C602、C603、C604滤波后，作为V33AUD主要为U400B（Hx6202A）的（75）、（82）脚供电，其滤波输出电路如图6-15所示。

（3）U700（AZ1117D-1.8-E1）VCC18（1.8V）直流电压变换电路。

在主板电路中，U700（AZ1117D-1.8-E1）是一种1.8V低压差稳压器，主要用于将V33_AUD（3.3V）直流电压变换成1.8V电压，其电路原理图如图6-16所示。

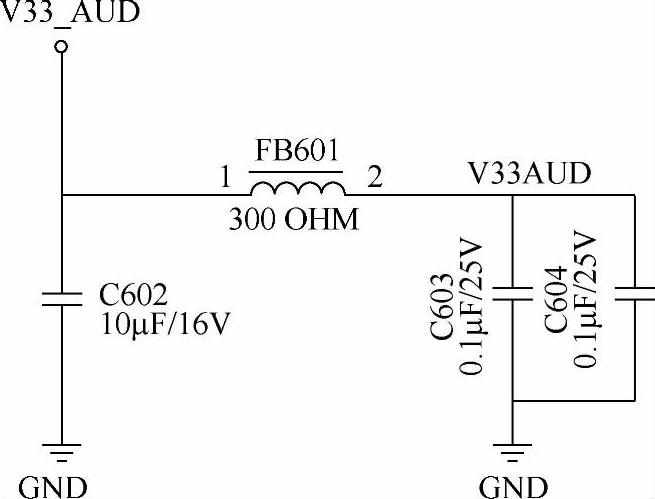

图6-15 V33AUD滤波输出电路原理图

（注：该图仅供参考）

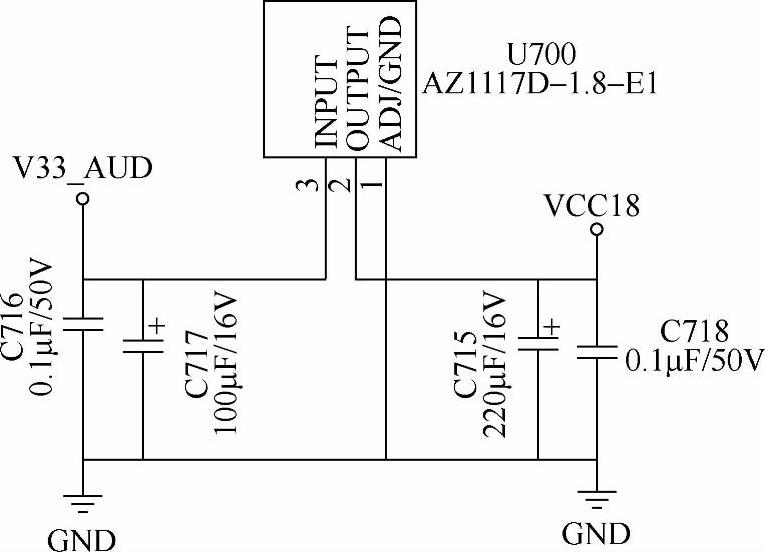

图6-16 U700（AZ1117D-1.8-E1）VCC18（1.8V）直流电压变换电路原理图

（注：该图仅供参考）

由U700②脚输出的VCC18（1.8V）电压，分别经FB502和FB503作为AVDD18和VDDD18为U400A（Hx6202A）的②、③、⑮、（253）脚和④、（254）脚供电，其滤波输出电路如图6-17所示。

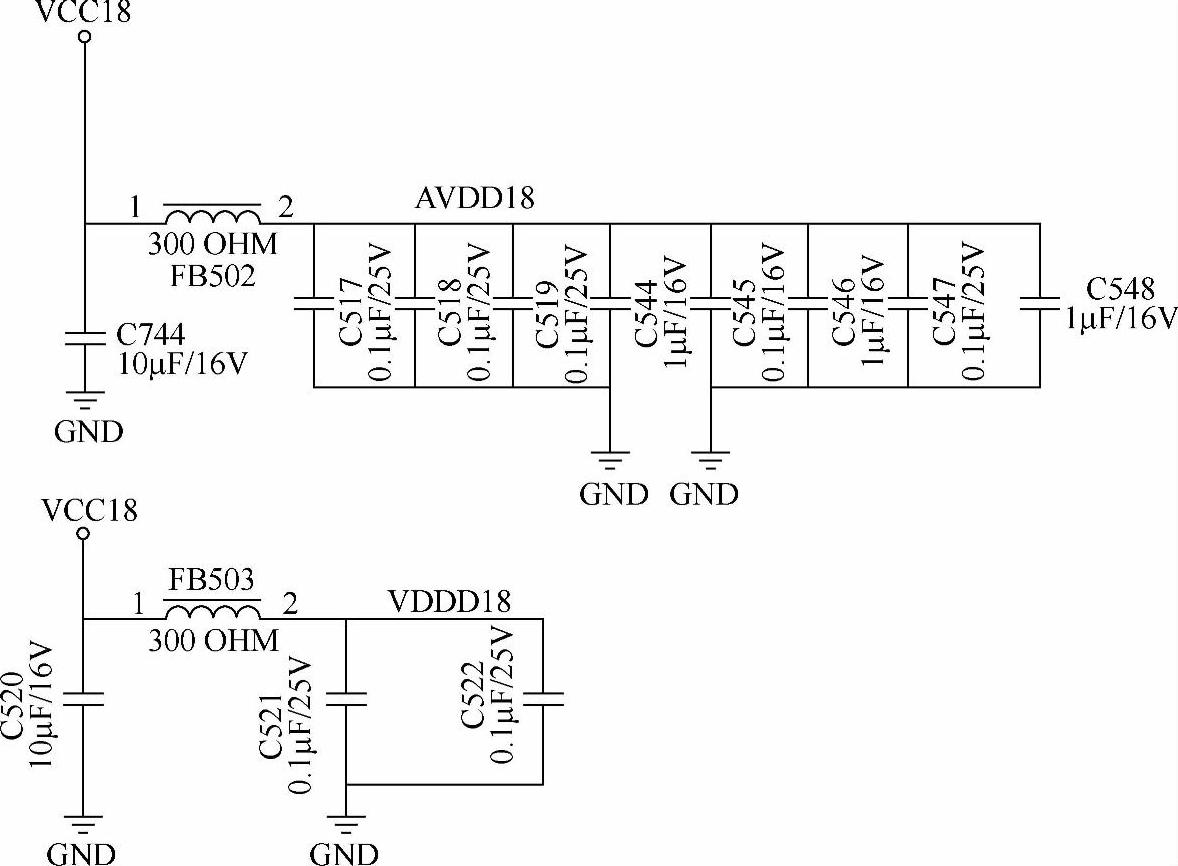

图6-17 AVDD18/VDDD18滤波输出电路原理图

（注：该图仅供参考）

2.U705（AP1084K33L-13）VCC3（3.3V）直流电压变换电路(www.daowen.com)

在主板电路中，U705（AP1084K33L-13）是一种3.3V低压差稳压器，主要用于将5VSB电压变换成VCC3（3.3V）电压，其电路原理图如图6-18所示。

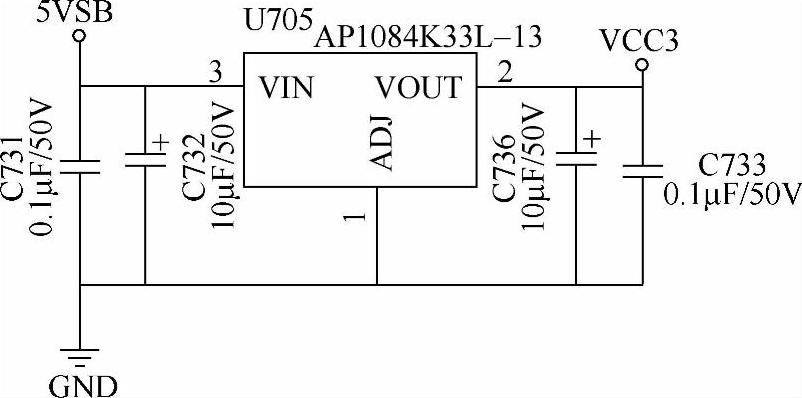

图6-18 U705（AP1084K33L-13）VCC3（3.3V）直流电压变换电路原理图

（注：该图仅供参考）

由U705②脚输出的VCC3（3.3V）电压，主要为RTT-N接口电路、U400D（Hx6202A）的（209）、（212）～（215）脚接口电路、U402（Mx25L4005AM2C-12G）⑧脚、RF-AGC接口电路等供电。但同时，VCC3电压还分别经FB504、FB603、FB407作为V33ADC_PLL、AVDD_ADC、VCC3IO向负载供电。其电路原理图如图6-19～图6-21所示。其中，由FB504输出的V33ADC_PLL电压，主要为U400A（Hx6202A）的㉗、㉜脚供电；由FB603输出的AVDD_ADC电压，主要为U400B（Hx6202A）的（98）（99）脚供电；由FB407输出的VCC3IO电压，主要为U400C（Hx6202A）的（120）、（106）、（204）、（241）脚供电。

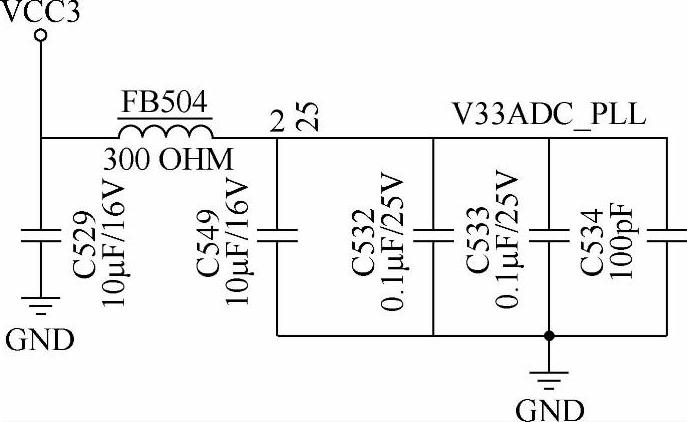

图6-19 V33ADC_PLL（3.3V）滤波输出电路原理图

（注：该图仅供参考）

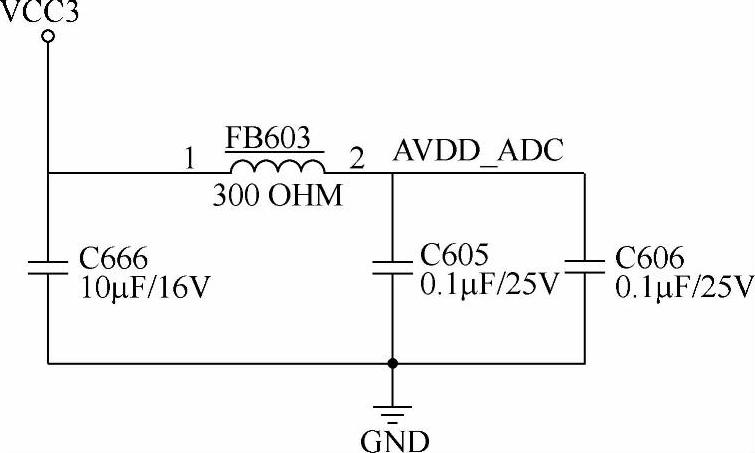

图6-20 AVDD_ADC（3.3V）滤波输出电路原理图

（注：该图仅供参考）

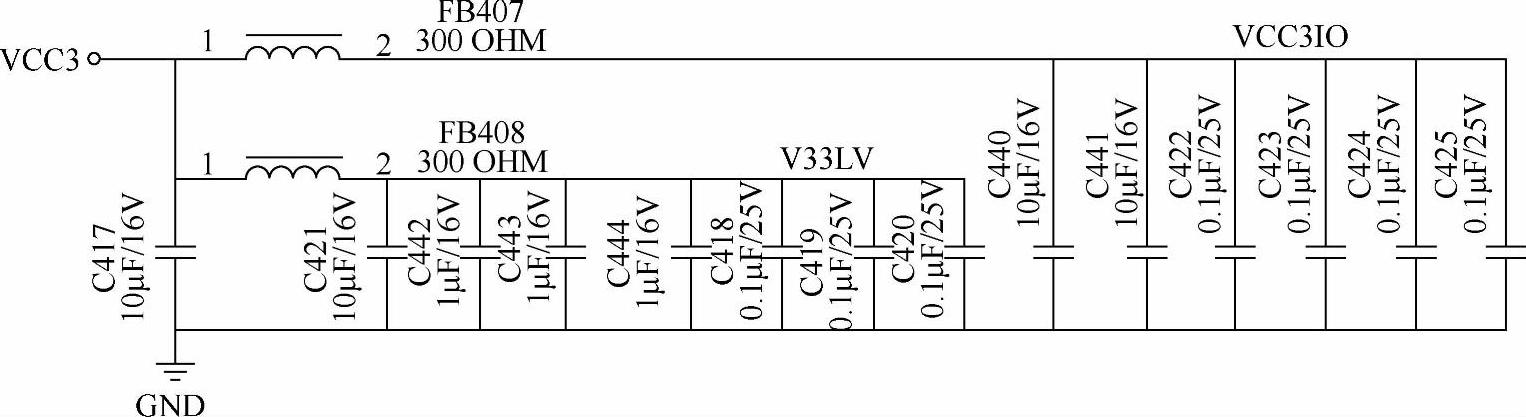

图6-21 VCC3IO（3.3V）滤波输出电路原理图

（注：该图仅供参考）

3.U707（SC4524BSETRT）VCCK18（1.8V）直流电压变换电路

在主板电路中，U707（SC4524BSETRT）是一种通用DC-DC直流变换器，主要用于将5VSB直流电压变换成1.8V直流电压，其电路原理图如图6-22所示。U707的引脚功能见表6-5。

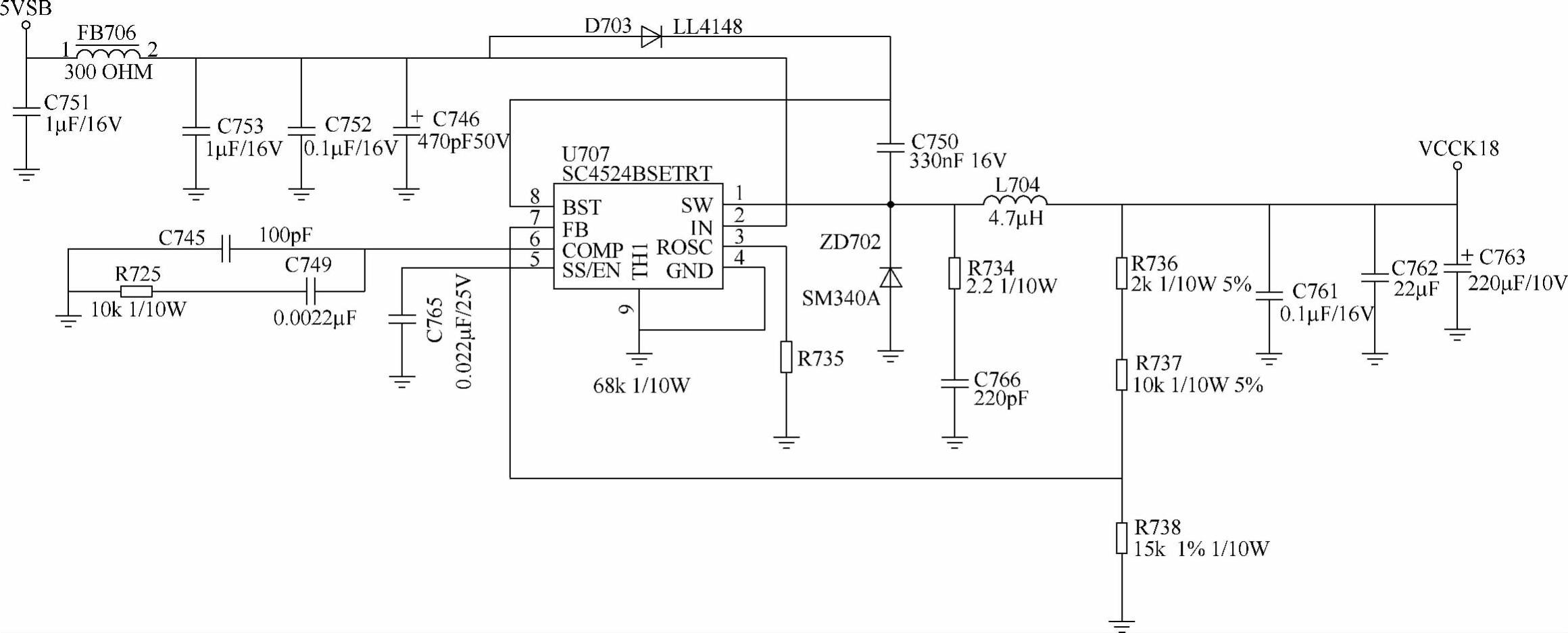

图6-22 U707（SC4524BSETRT）VCCK18（1.8V）直流电压变换电路原理图

（注：该图仅供参考）

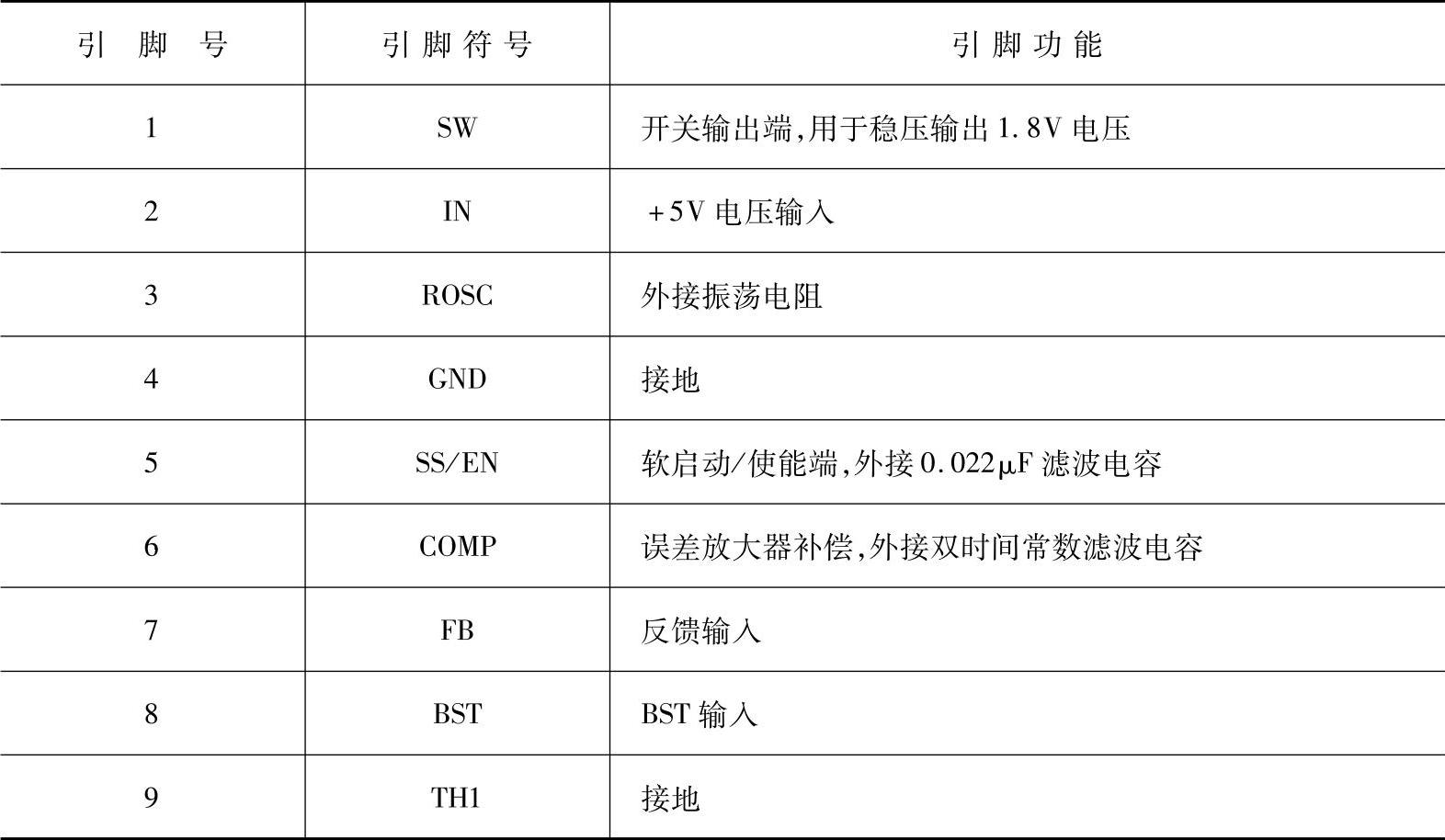

表6-5 U707（SC4524BSETRT）引脚功能

由U707①脚输出的VCCK18（1.8V）电压，主要是通过FB413、C428等滤波后，作为VCCK电压为U400C（Hx6202A）的（152）、（90）、（104）、（119）、（138）、（172）、（184）、（205）、（239）脚供电。VCCK滤波输出电路原理图如图6-23所示。

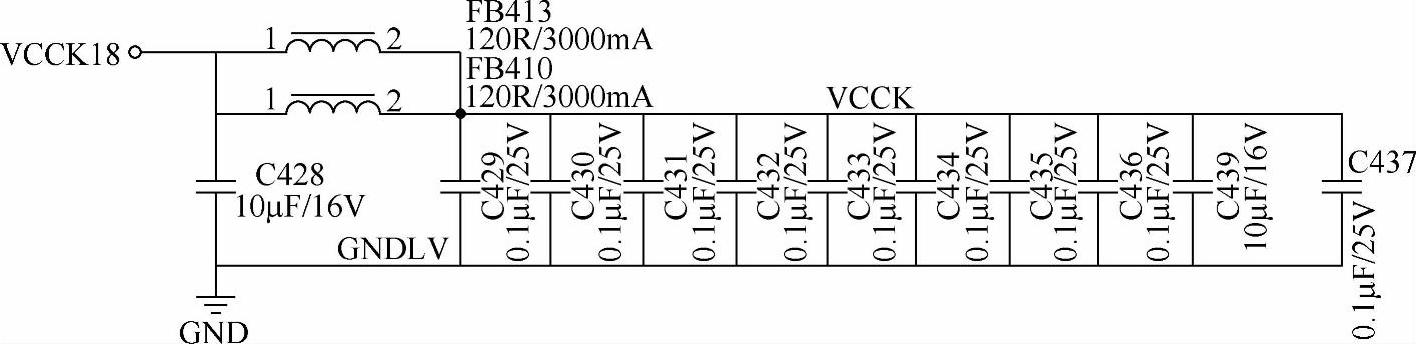

图6-23 VCCK（1.8V）电压滤波输出电路原理图

（注：该图仅供参考）

4.Q712（PMBS3904）VCC8（＋8V）稳压输出电路

在主板电路中，Q712（PMBS3904）为NPN型晶体管，它与ZD700（RLZ9-1B）等组成简易型稳压电路，用于将VCC12（＋12V）电压变换成VCC8（＋8V）电压，其电路原理图如图6-24所示。

由Q712发射极输出的VCC8电压，主要为U600（74HC4052D）音频转换开关电路供电。

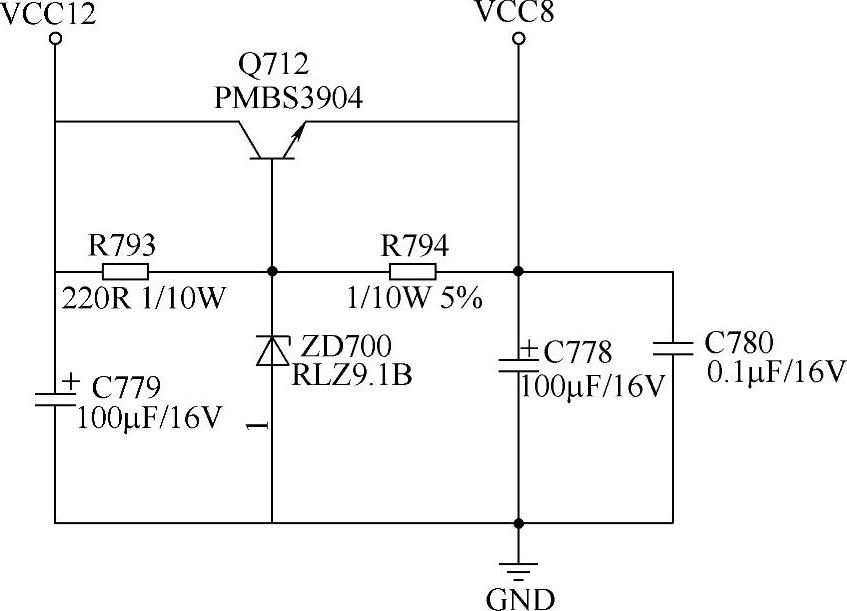

图6-24 VCC8（＋8V）稳压输出电路原理图

（注：该图仅供参考）

5.U300（AZ1117D-5.0-E1）＋5VT直流电压变换电路

在主板电路中，U300（AZ1117D-5.0-E1）为＋5V低压差稳压器，主要用于将＋12V电压变换成＋5V电压，其电路原理图如图6-25所示。

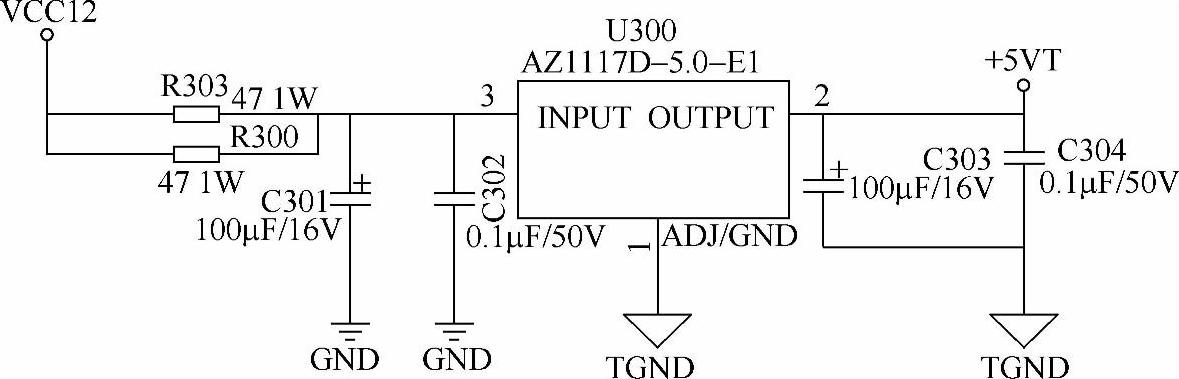

图6-25 U300（AZ1117D-5.0-E1）＋5VT直流电压变换电路原理图

（注：该图仅供参考）

由U300（AZ1117D-5.0-E1）②脚输出的＋5VT电压，主要为TU100（M15WPP-2PN-E）的③脚和⑬脚提供工作电压，同时，也用于RF-AGC接口电路。因此，当U300无输出或输出异常时，TU100调谐器不工作，TV状态无图像无声音。

6.Q405（AO4449-7A/-30V）VCC5-IN直流电压变换电路

在主板电路中，Q405（AO4449-7A/-30V）是一种内置双场效晶体管的电源开关控制器，主要用于液晶屏电路供电，其电路原理图如图6-26所示。其中，Q405（AO4449-7A/-30V）的引脚功能参见表6-4。

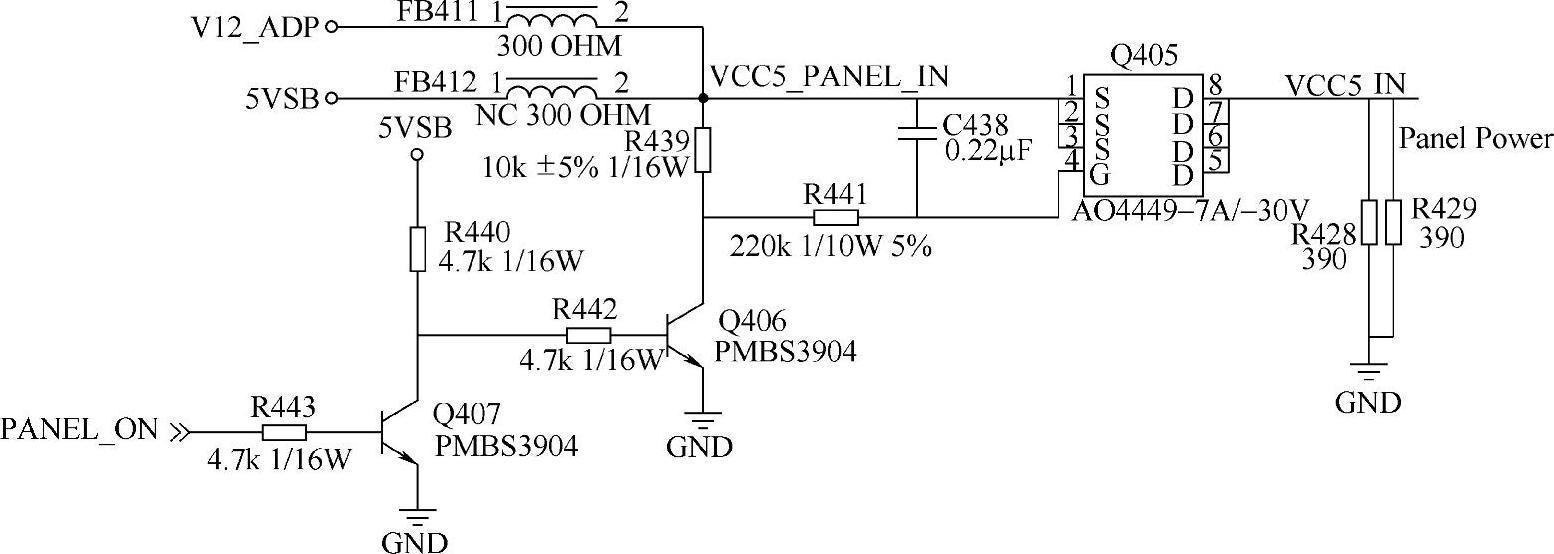

图6-26 Q405（AO4449-7A/-30V）液晶屏电路供电控制电路原理图

（注：该图仅供参考）

在图6-26中，Q405的④脚受Q406、Q407及“PANEL_ON”信号控制。其中，“PANEL_ON”信号由U400D（Hx6202A）的（125）脚输出。当“PANEL_ON”信号为高电平时，Q407导通，Q406截止，Q405的⑤～⑧脚输出“VCC5_IN”电压为液晶屏电路供电。但“VCC5_IN”的电压值由所采用的液晶屏类型决定。
