在海尔L32N01机型中，逆变升压电路比较复杂，但它主要由背光灯高压逆变PWM控制电路、逆变升压驱动、高压脉冲输出电路三个部分组成。

1.IC801（OZ9976GN）背光灯高压逆变PWM控制电路

在逆变升压电路中，IC801（OZ9976GN）是一种背光灯高压逆变PWM调宽脉冲控制芯片，它与周围少量阻容元件组成背光灯控制电路，其电路原理图如图6-6所示，引脚功能见表6-3。

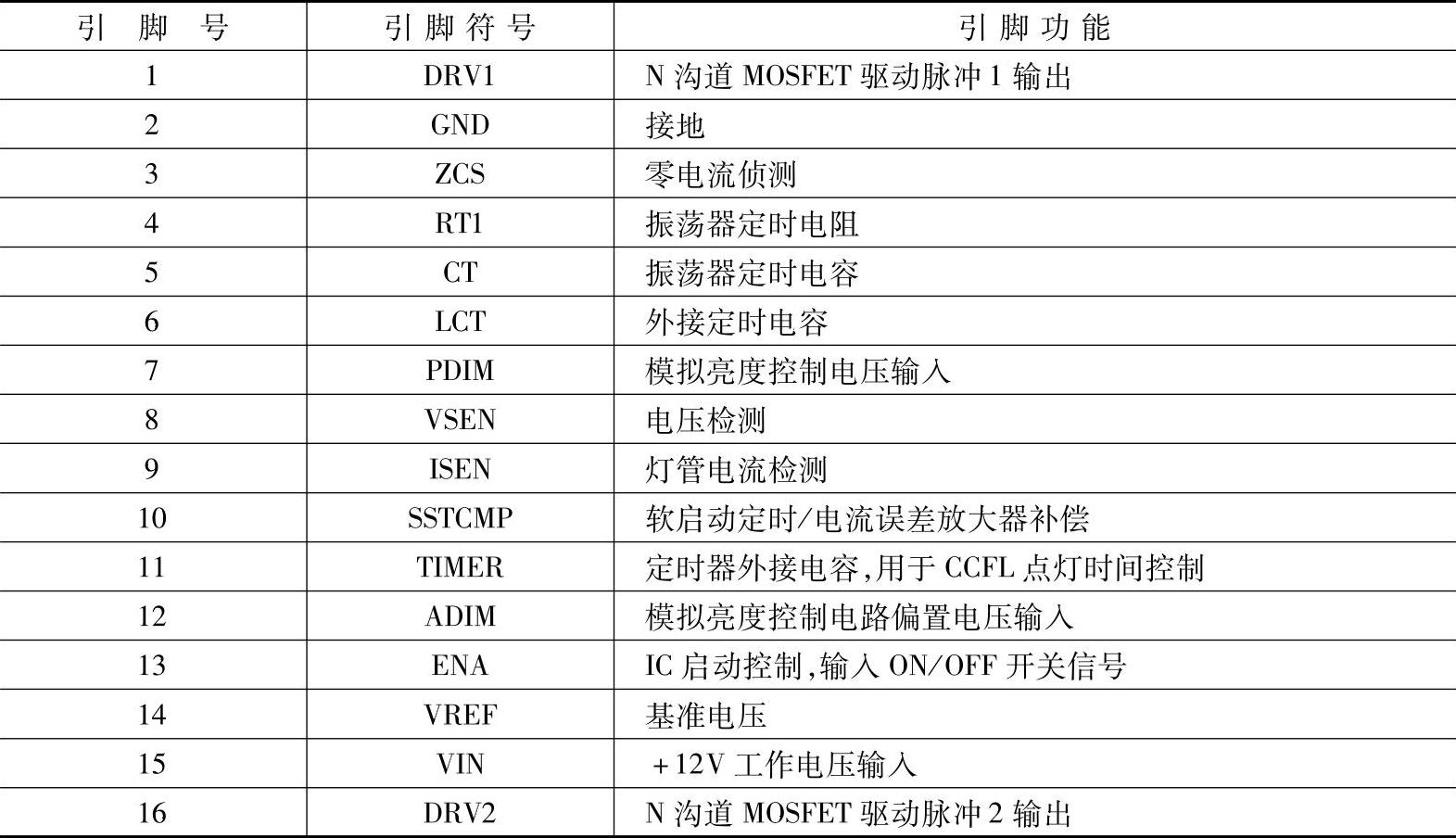

表6-3 IC801（OZ9976GN）引脚功能

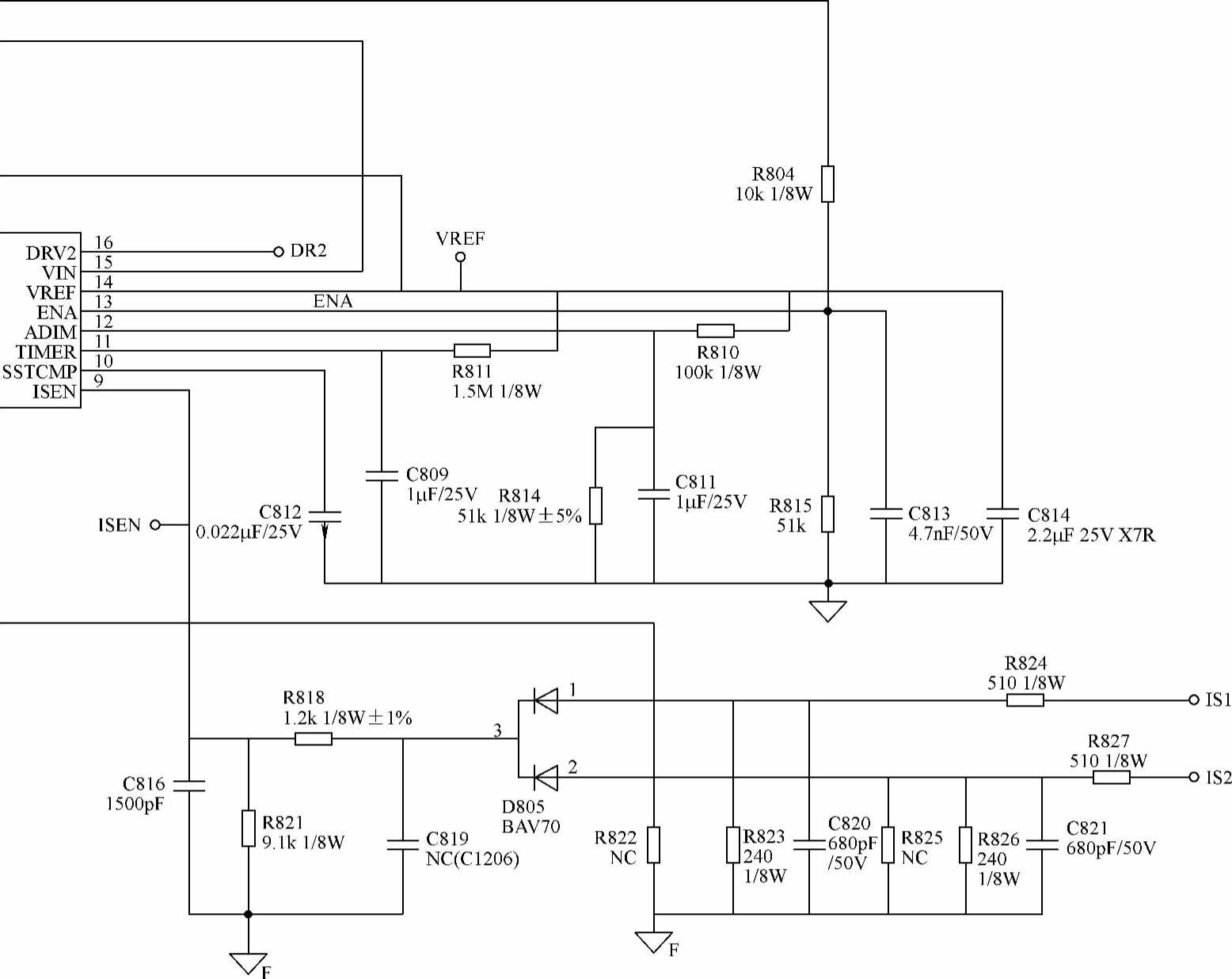

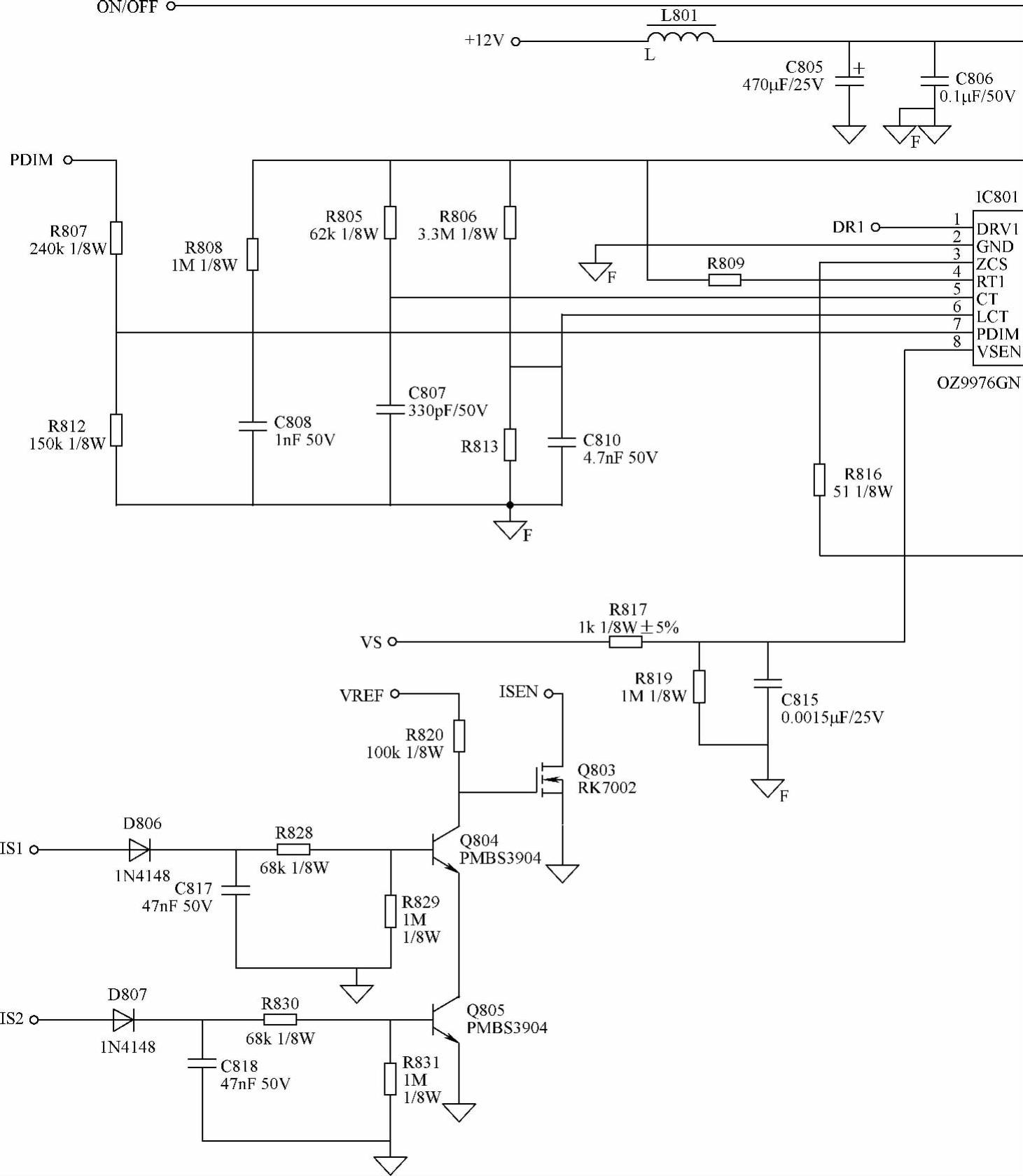

图6-6 IC801（OZ9976GN）

（注：该图

在图6-6中，IC801正常工作条件必须是⑩脚有+12V工作电压加入，同时⑬脚输入的“ON/OFF”信号为高电平。当IC801启动工作时，①脚和⑯脚输出PWM脉冲，去驱动升压开关电路产生脉冲高压，点亮CCFL冷阴极荧光灯管。但调整IC801⑦脚的直流电平，可改变脚①和⑯脚输出脉冲的占空比，进而改变脉冲高压的大小，使荧光灯管的发光强度得以控制，即实现亮度调节。但①脚和⑯脚始终保持反极性输出。

背光灯控制电路原理图

仅供参考）(www.daowen.com)

在图6-6中，当加到IC801⑬脚的“ON/OFF”信号为低电平时，IC801的①脚和⑯脚无输出，背光灯不亮。但在IC801⑧脚⑨脚输入的保护信号动作时，IC801的①脚和⑯脚也无输出，背光灯不亮。

2.逆变升压驱动电路

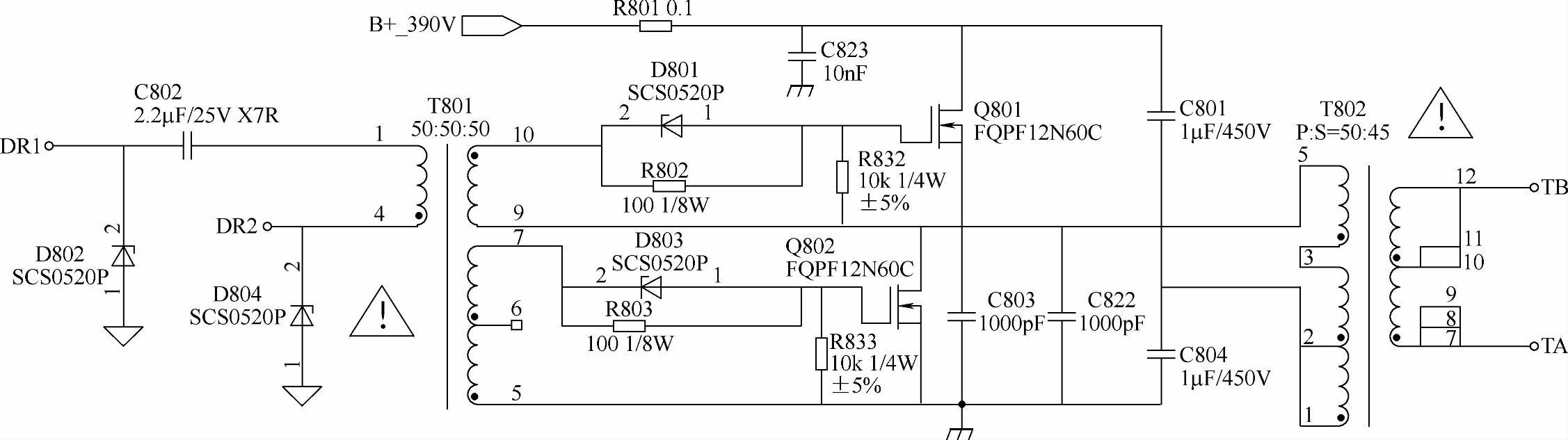

在逆变升压电路中，逆变升压驱动电路主要由T801、Q801、Q802及T802等组成，其电路原理图如图6-7所示。

图6-7 逆变升压驱动电路原理图

（注：该图仅供参考）

在图6-6中，当IC801①脚输出正极性脉冲（即PWM脉冲的平顶期），⑯脚输出负极性脉冲（即PWM脉冲的截止期）时，通过图6-7中的C802→T801的1～4一次绕组→DR2构成回路。在一次绕组中形成①脚正、④脚负的感应电动势，并通过T801耦合给二次绕组，但由于二次的10脚、5脚与一次4脚为同名端，故此时，10～9二次绕组中的感应电动势为⑨脚正、10脚负，7～5二次绕组中的感应电动势为7脚正、5脚负。此时，Q802导通，Q801截止。当IC801①脚输出负极性脉冲，而⑯脚输出正极性脉冲时，T801一次绕组中的感应电动势极性反转，此时，Q801导通，Q802截止。随着IC801①脚、⑯脚不断输出极性反转脉冲，Q801和Q802就不断推挽输出，在T802中形成脉冲电压，并通过二次绕组加到高压脉冲输出电路的TA、TB端为灯管供电，如图6-8所示。

3.高压脉冲输出电路

在海尔L32N01机型中，高压脉冲输出电路主要由6个一次绕组相串联的耦合变压器等组成，见图6-8（见书后插页）。其中，CN8803～CN8808为高压脉冲输出插口，用于连接荧光灯管的电极，为3只灯管供电。但在CN8803～CN88075只输出接口电路中，设有P1、P2、P4～P6电压检测支路。同时，还设置有由D8806、D8814、D8809、D8815、D8813、D8819、D8811、D8817、D8812、D8818、D8821、D8820等组成的灯管脉冲电压检测电路。其检测输出电压VS，通过R817、C815加到图6-6中IC801的⑧脚。当VS电压发生较大变化时，IC801⑧脚内部的保护功能动作，切断IC801的①脚和⑯脚输出脉冲、逆变升压电路停止工作，从而起到保护作用。

在图6-6中，在CN8808高压脉冲输出接口电路中，设有IS1、IS2过电流检测电路，其电路原理见图6-6中的D805、D806、D807等组成的保护电路所示。当灯管出现过电流时，通过保护电路会使IC801⑨脚内部的保护功能动作，切断IC801的①脚⑯脚输出脉冲，逆变升压电路停止工作，从而也起到保护作用。
