在海尔L32N01机型中，＋12V/＋24V开关稳压电源电路主要由IC903（LD7523PS）和Q903、T902、D970、D972等组成，其电路原理图如图6-4和图6-5所示。但它主要分为开关振荡、整流滤波输出、自动稳压控制等几个部分。

1.开关振荡电路

在图6-4中，开关振荡电路主要由IC903（LD7523PS）、Q903及T902的5～6一次绕组等组成。其中IC903（LD7523PS）是一种PWM脉冲控制器，用于控制Q903电源开关管的工作状态，其引脚功能见表6-2。但IC903的工作条件，必须是B＋390V电压建立，同时＋5V开关稳压电源有VCC电压输出。

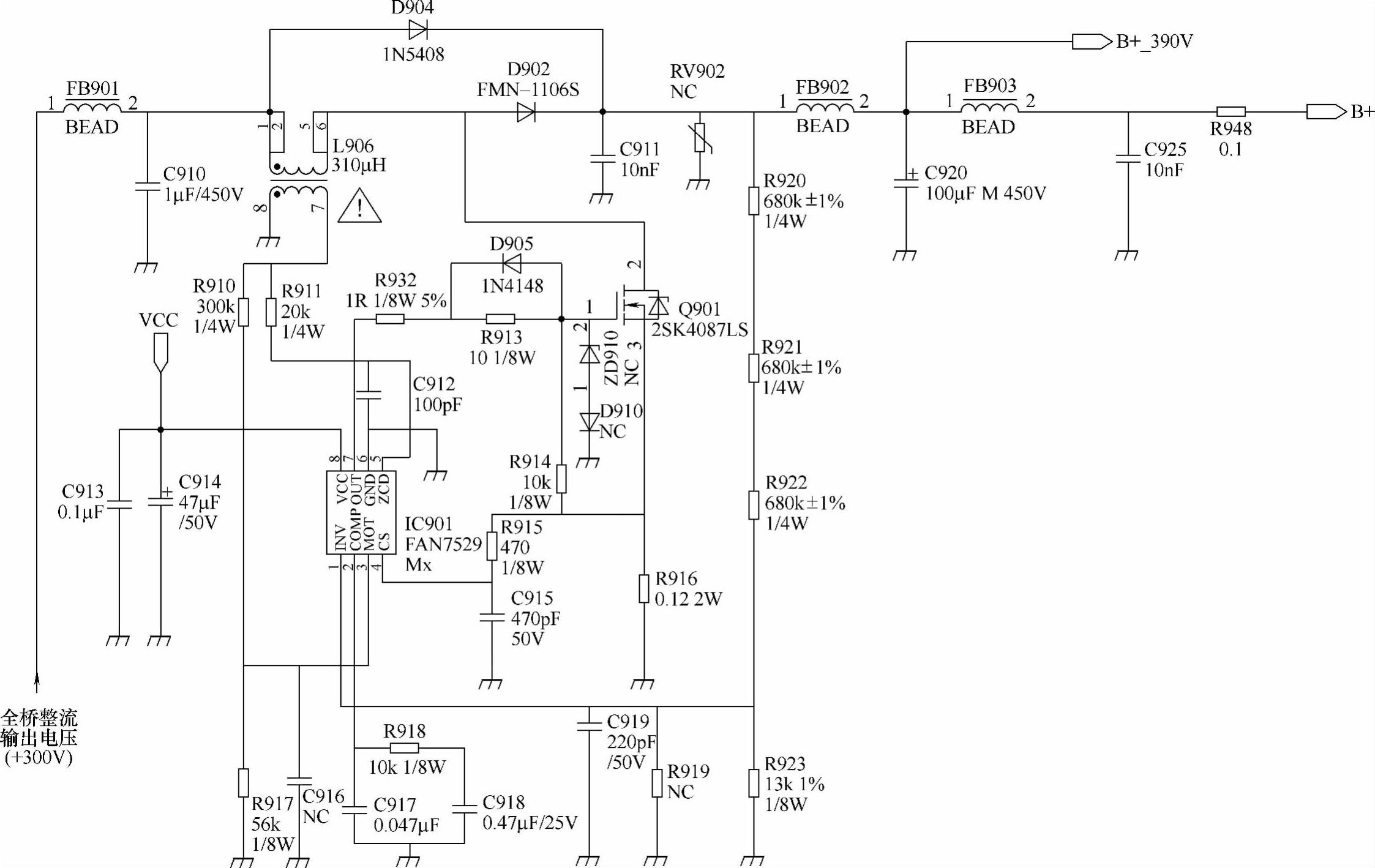

图6-3 海尔L32N01机型中功率因数校正电路原理图

（注：该图仅供参考）

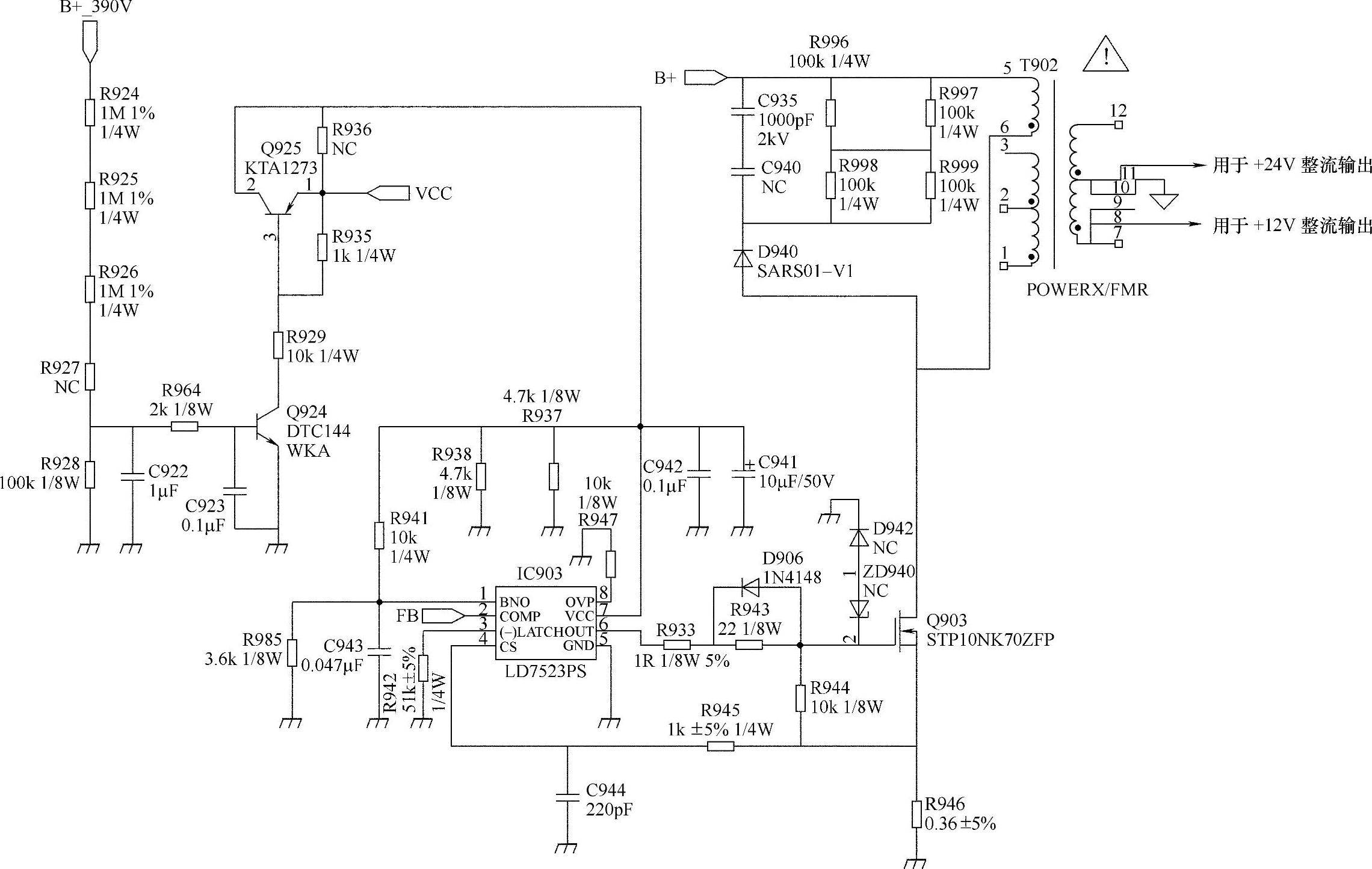

图6-4 海尔L32N01机型中IC903（LD7523PS）＋12V/＋24V开关稳压电源初级振荡部分电路原理图

（注：该图仅供参考）

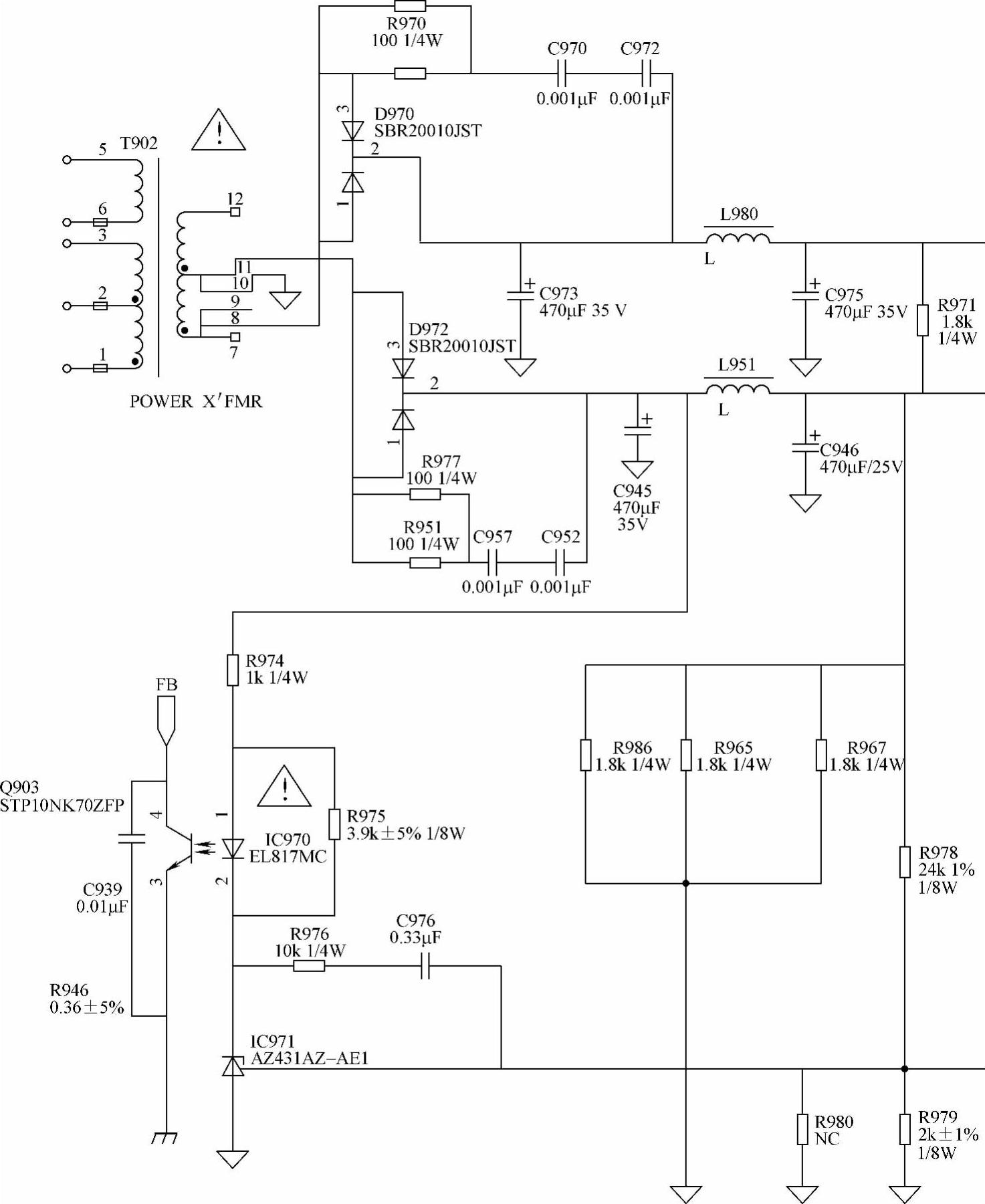

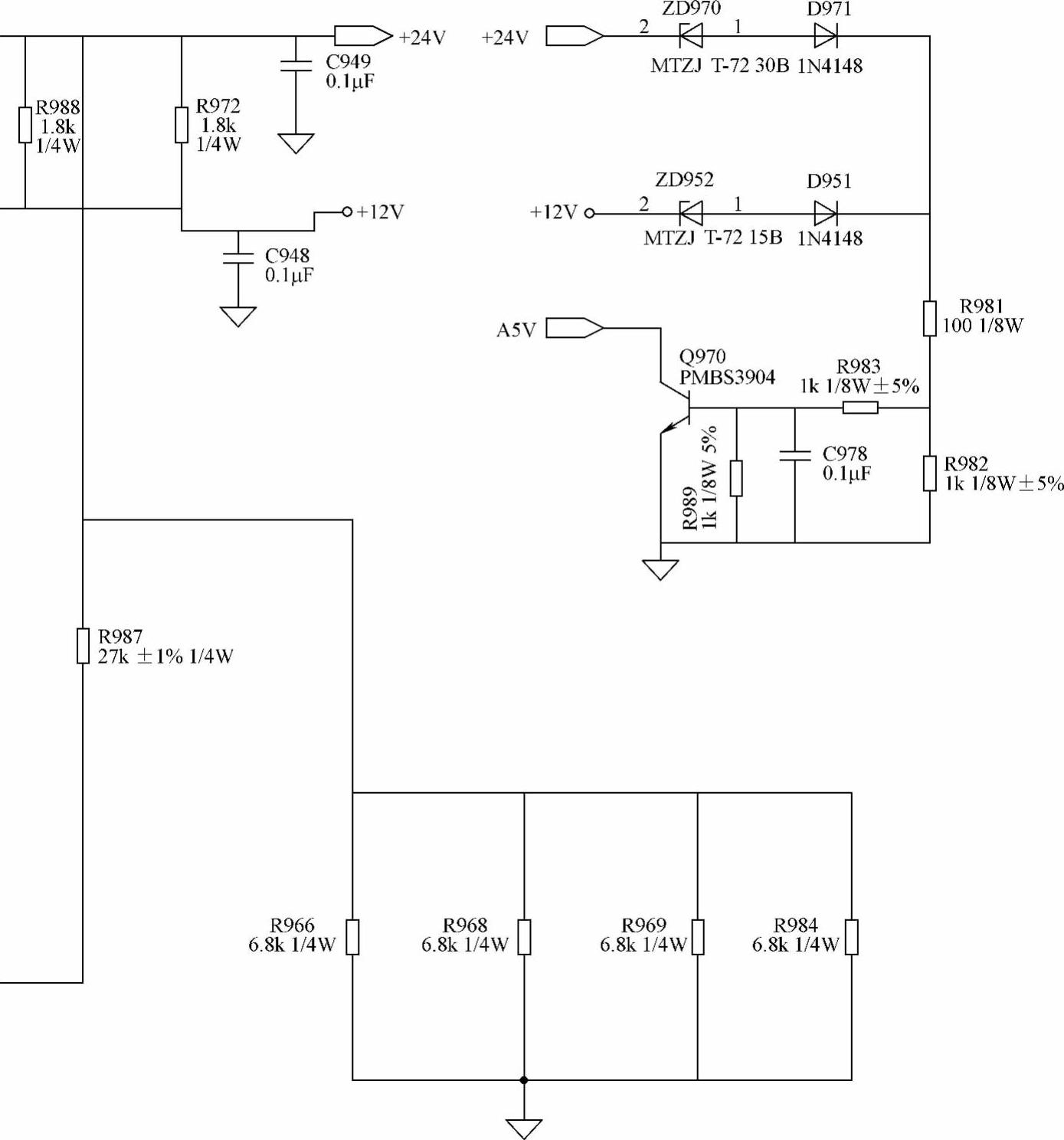

图6-5 海尔L32N01机型中＋12V/＋24V开关

（注：该图

稳压电源次级整流输出部分电路原理图

仅供参考）

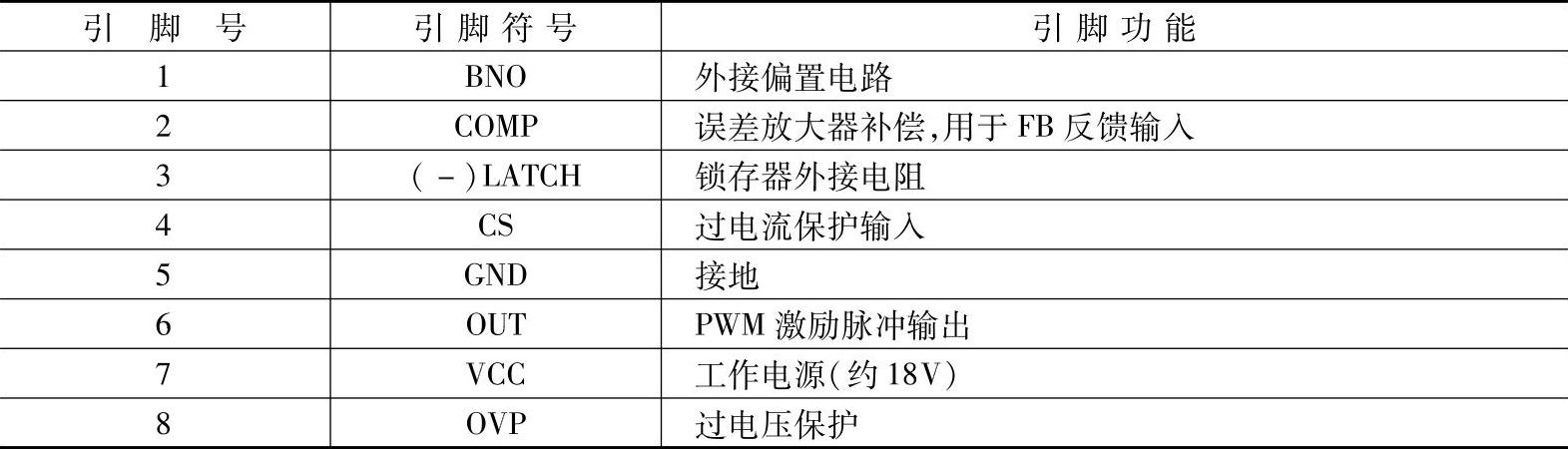

表6-2 IC903（LD7523PS）引脚功能(www.daowen.com)

在图6-4中，当B＋390V电压建立时，便通过R924、R925、R926、R927、R928、R964，使Q924、Q925导通，VCC电压通过Q925的e、c极加到IC903的⑦脚，从而使IC903进入工作状态，并从⑥脚输出PWM调宽脉冲信号加到Q903的栅极。当PWM信号的平顶期前沿出现时，Q903开始导通，并在T902的5～6一次绕组中产生感应电动势，其极性为5脚正、6脚负。当PWM信号的平顶期过后，Q903转为截止，T902的5～6一次绕组中的感应电动势极性反转，并通过二次绕组向负载泄放。当PWM信号的下一个平顶期到来时，Q903又开始导通，此后随着PWM信号的不断变化，Q903、T902便进入开关振荡状态，不断地为负载供电。其开关振荡频率主要由IC903内部时钟电路决定。

2.整流滤波输出电路

在图6-5中，整流滤波输出电路主要由D970、C973及D972、C945等组成。其中D970和C973用于整流输出＋24V电压，主要为升压板及伴音功放等电路供电；D972和C945用于整流输出＋12V电压，主要为液晶屏等电路供电。有关工作原理可参见本书第五章中的相关介绍。

3.自动稳压控制电路

在图6-5中，IC970（EL817MC）和IC971（AZ431AZ-AE1）、R978、R987、R979等组成自动稳压控制电路，其中IC970的④脚FB接至图6-4中的IC903②脚，用于反馈控制。

当＋24V/＋12V电压因某种原因上升时，通过IC970反馈，将使IC903②脚电位下拉，从而使IC内电路控制Q903电源开关的导通时间缩短，＋24V/＋12V输出电压下降，起到自动稳压的作用。反之，当＋24V/＋12V电压下降时，上述过程相反，也起到自动稳压的作用。

4.保护电路

在图6-4和图6-5中，设置有3种保护电路。

（1）开关管过电流保护

它主要由R946、R945和IC903④脚内电路等组成。在正常状态下，通过R946的电流不大于2A，IC903④脚电压小于0.7V，IC内部的保护功能不动作。当Q903的导通电流大于2A时，R946的两端压降会超过0.7V，从而使IC903④脚电压上升，导致IC内部的过电流保护功能动作，IC903⑥脚无输出，Q903处于截止状态，因而起到保护作用。

（2）开关管过脉冲保护

它主要由C935、D940、R996～R999等组成，主要用于吸收Q903截止时在漏极激起的过高反峰脉冲，以避免Q903被过高尖峰脉冲击穿。

（3）＋24V/＋12V过电压保护

它主要由ZD970、D971、ZD952、D951、Q970等组成。在正常情况下，ZD970（30V稳压二极管）和ZD952（15V稳压二极管）均处于截止状态，Q970截止，A5V输出不受影响。当＋24V或＋12V电压升高时，ZD970或ZD952反向击穿导通，Q970导通，A5V输出电压被钳位于地。A5V电压由图6-2中的R954输出，主要为IC950提供工作电流，因此，当A5V被钳位于地时，IC950截止，IC902无输出，开关稳压电源处于关闭状态。
