在海尔L32N01机型中，＋5V稳压电源电路主要由IC902（A6069H）、T901、IC950、IC951、D950等组成，其电路原理图如图6-2所示。但它主要分为开关振荡、整流滤波输出、自动稳压控制、待机控制等几部分电路。

1.IC902（A6069H）开关振荡电路

在图6-2中，IC902（A6069H）是一种内置MOSFET的电源开关控制器，其引脚功能见表6-1。

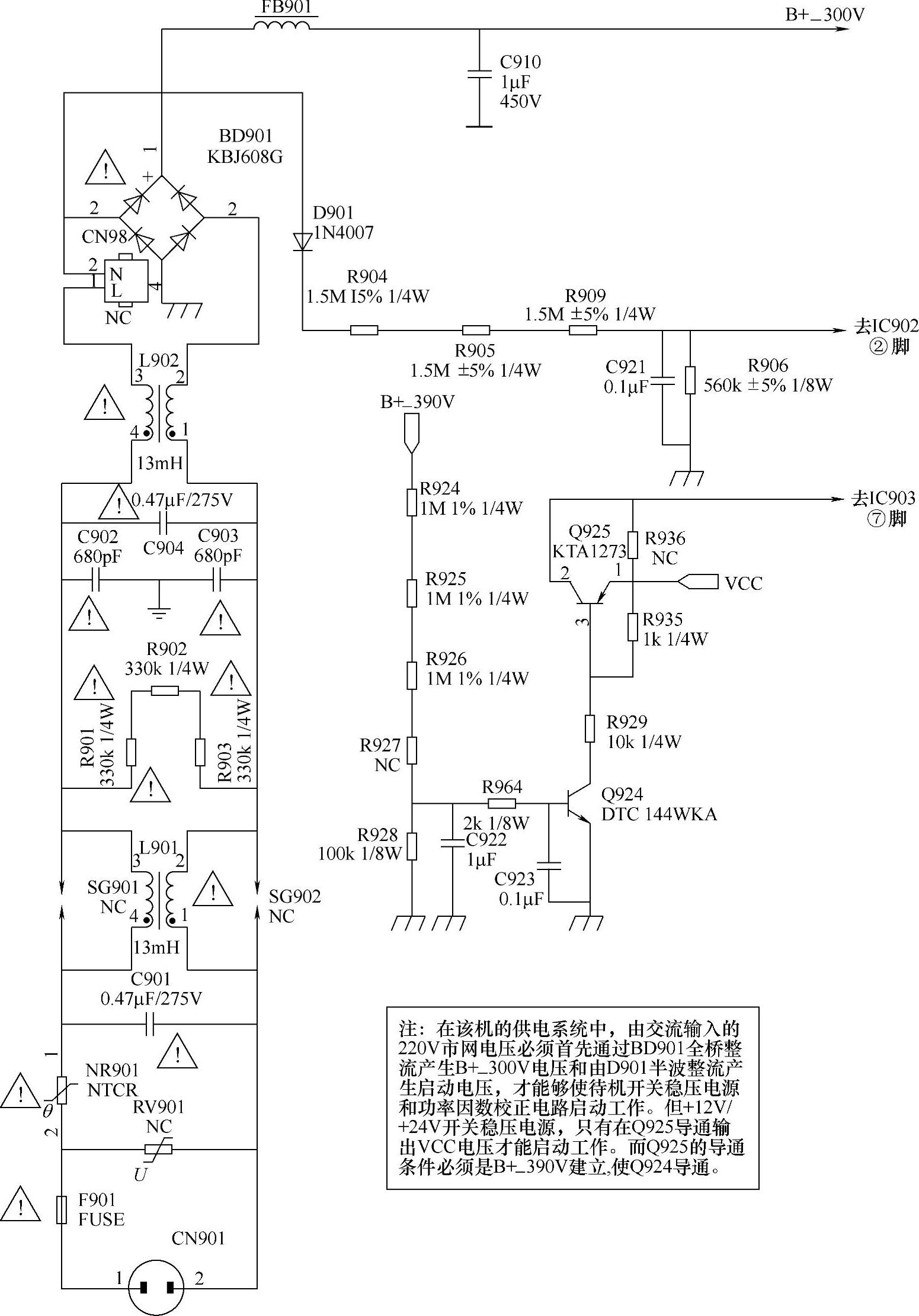

图6-1 海尔L32N01机型中交流输入及全桥整流输出电路原理图

（注：该图仅供参考）

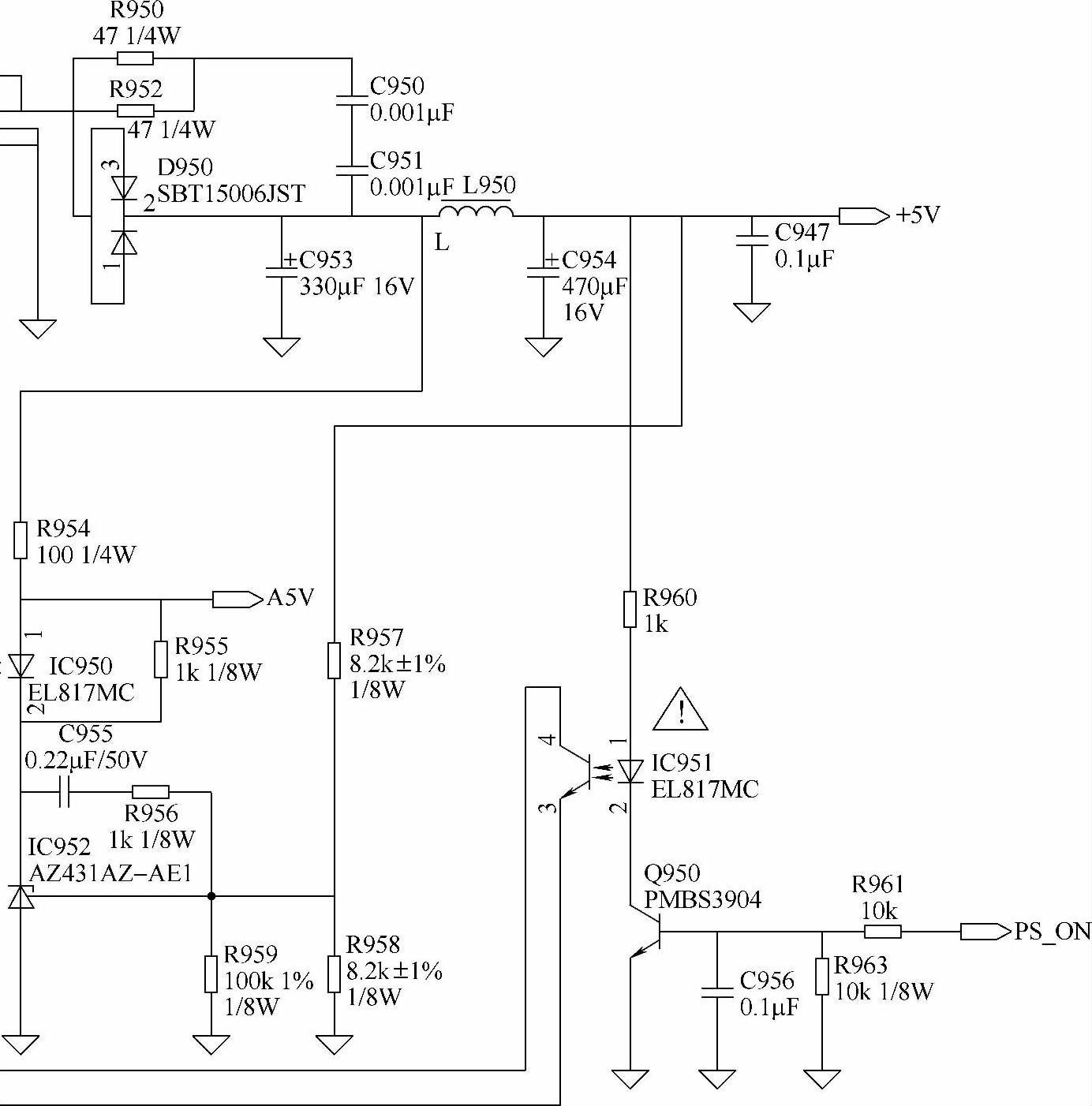

图6-2 海尔L32N01机型中＋5V待

（注：该图

机开关稳压电源电路原理图

仅供参考）

表6-1 IC902（A6069H）引脚功能(www.daowen.com)

当接通市网电压时，首先由全桥整流输出的＋300V电压，通过T901的1～3一次绕组加到IC902的⑦、⑧脚（即IC内部MOSFET的漏极），同时由图6-1中D901整流输出电压经分压后加到IC902的②脚，从而使IC内部的MOSFET导通，B＋电压（＋300V）通过T901的1～3一次绕组、IC902的⑦、⑧脚、IC内置电源开关的漏源极、IC902的①脚到地构成回路，使T901的1～3一次绕组中有电流通过，并产生1脚正、3脚负的感应电动势。同时，T901的4～5绕组也感应出4脚正、5脚负的电动势，并由D931整流、C931滤波形成约20V直流电压，通过D903（1_N4148）开关二极管为IC902的⑤脚供电，使IC902进入准工作状态。

在IC902启动进入准工作状态后，IC内部的时钟电路等产生的PWM脉冲自动控制电源开关管工作在开关振荡状态，使T901一次绕组中产生的感应电动势极性不断反转变化，并通过二次绕组向负载供电。

2.整流滤波输出电路

在图6-2中，D950（SBT15006JST）是一种双整流二极管，具有较大的整流输出电流，它与C953组成＋5V整流滤波输出电路，主要为控制系统供电。当T901的6、7～9、10二次绕组中的感应电动势为6、7脚正时，D950导通，一方面通过L950向负载供电，另一方面向C953、C954充电，并在C953、C954中储存电场能，同时在L950中产生感应电动势，其极性为左端正、右端负。当T901的6、7～9、10二次绕组中的感应电动势为6、7脚负时，D950截止，L950中的感应电动势反转为左端负、右端正，与C953、C954储存的电场能叠加，一起为负载供电。

因此，在D950、C953整流滤波电路的供电过程中，D950不断地导通与截止，C953不断地充电和放电。

3.自动稳压控制电路

在图6-2中，IC950（EL817MC）为光耦合器，IC952（AZ431AZ-AE1）为智能取样控制元件，它们与R954、R957、R958、R959及IC902的④脚等组成自动稳压控制电路。当D950整流输出电压因某种原因上升时，IC950的导通电流会增大，将IC902④脚电压下拉，IC内部的电源开关管导通时间缩短，＋5V输出电压下降，从而起到自动稳压作用。当D950整流输出电压下降时，上述过程相反，也起到自动稳压的作用。

4.待机控制电路

在图6-2中，Q950、IC951、Q921等组成待机控制电路，主要用于控制Q921输出的VCC电压。由Q921输出的VCC电压约为16V，主要为＋12V/＋24V开关稳压电源和功率因数校正电路提供工作电压。但该部分电路受“PS-ON”信号控制。

当“PS-ON”控制信号为高电平时，Q950导通，IC951导通，R939被接入Q921的基极电路，由D931整流输出的电压（约为20V）经Q921、ZD930组成的简易稳压器稳压输出VCC电压（约16V），从而使整机进入准工作状态。

当“PS-ON”控制信号为低电平时，Q950截止，IC951截止，Q921截止，整机进入等待状态。“PS-ON”控制信号由微控制器输出，其输出状态由微控制器的指令决定，但首先必须有正常的＋5V电压建立。
