在海信TLM26E58型平板电视机中,逆变升压电路比较复杂,它主要由N803(FAN7313)、T802、N804(FAN7382)、T803、V804以及T804、T805、T806、T807等组成,其电路原理图如图5-14和图5-15所示。


图5-14 海信TLM26E58系列机型中逆变升压电路脉冲控制部分原理图

(注:该图仅供参考)

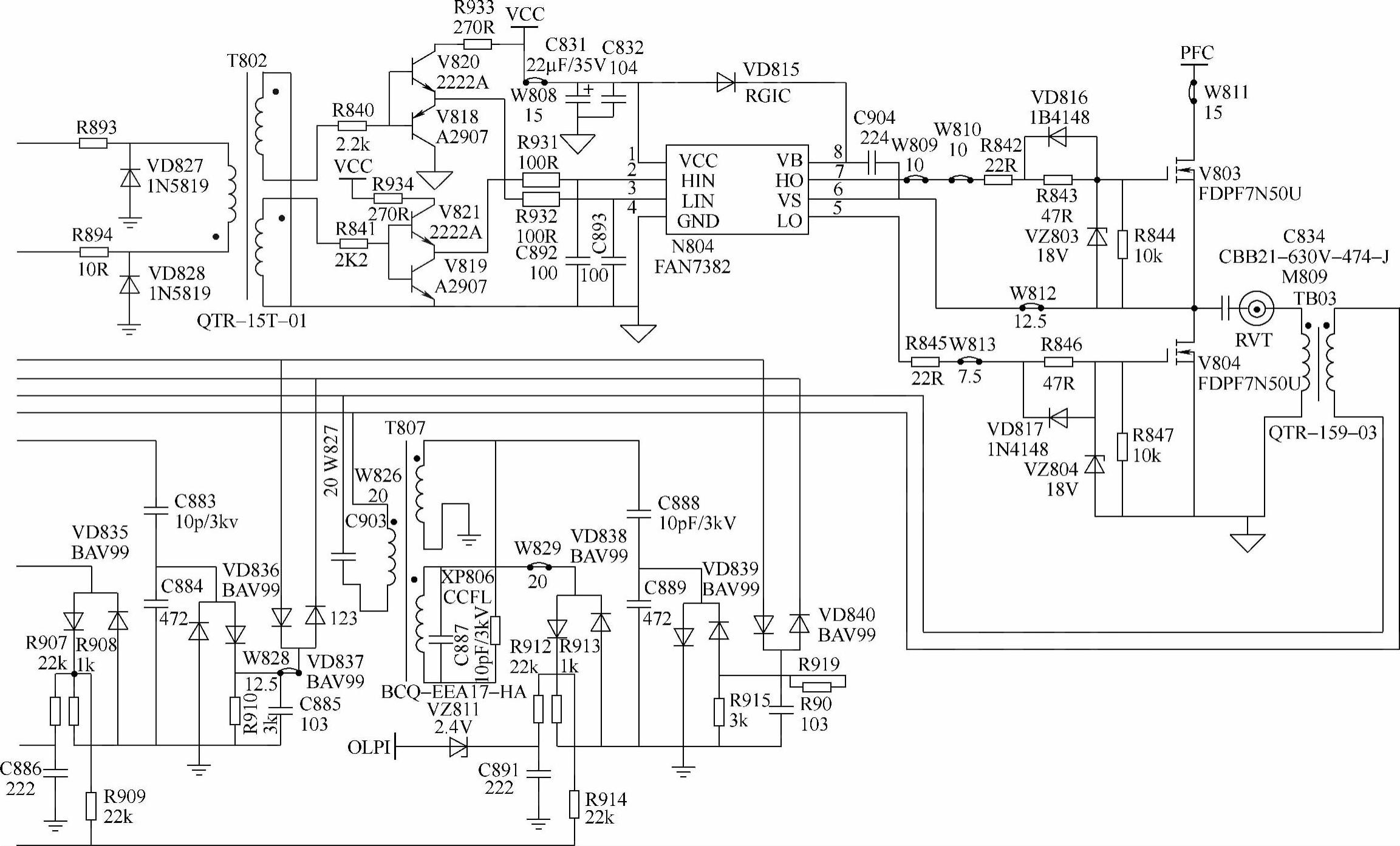

图5-15 海信TLM26E58系列机型中逆变升压电路功率输出部分原理图

(注:该图仅供参考)

1.N803(FAN7313)背光灯控制电路

在逆变升压电路中,N803(FAN7313)是一种PWM调宽脉冲控制芯片,主要用于背光灯控制,其引脚功能见表5-9。

表5-9 N803(FAN7313)引脚功能


在图5-14中,N803的⑬脚和⑨脚分别输出高/低电平控制信号,以使T802中产生交流脉冲电压,经耦合后,由二次侧向负载供电。⑨、⑬脚输出电平的幅度受⑤、⑥脚输入电压控制,⑤、⑥脚输入电压越高,在T802中产生的交流脉冲电压也就越高,从而使灯管越亮,反之,灯管越暗。N803的⑨、⑬脚输出电平还受⑦脚输入的“ON/OFF”信号控制,当“ON/OFF”信号为高电平时,⑨、⑬脚无输出,灯管不亮。

因此,背光灯的亮度和是否点亮主要由N803(FA7313)的工作状态来决定。有关背光灯控制电路更详细的介绍,可参见第一章中的相关内容。

2.逆变升压输出及保护电路

逆变器升压电路中,N804、V804、V803等主要用于逆变升压功率输出,即为CCFL冷阴极荧光灯管提供工作电压,其电路原理图见图5-15。其中N804(FAN7382)主要用于脉冲激励,其引脚功能见表5-10;V803、V804组成互补推挽式驱动电路,以使T803中产生脉冲高压。

表5-10 N804(FAN7382)引脚功能(www.daowen.com)


在图5-15中,N804是在T802、V820、V818、V821、V819激励下进入工作状态的。当N804⑦脚输出高电平时,V803导通,此时N804⑤脚输出低电平,使V804截止。由V803输出的PFC电压经C834、M809、T803一次绕组到地构成回流,一方面向C834充电,另一方面在T803一次绕组中产生感应电动势。当N804⑤脚输出高电平、⑦脚输出低电平时,V804导通、V803截止,C834左端被短接于地,T803一次绕组中的感应电动势通过C834放电。并与C834上的充电电压叠加。当N804的⑤、⑦脚下一个脉冲周期出现时,T803的一次绕组与C834又重新充电和放电,从而形成电磁振荡,在T803二次侧产生高压脉冲,并通过T804、T805、T806、T807向CCFL灯管供电。

在逆变升压电路中,保护电路主要由VD829~VD840、VZ808~VZ811等组成,见图5-14和图5-15。其中V2808-V2811检出信号OLP3、OLP4、OLP2、OLP1分别加到N803的⑳、⑲、②、①脚。在正常工作时,通过R896、R902、R907、R912的电压可使V2808、V2809、V2810、V2811(2.4V稳压二极管)导通,N803⑳、⑲、②、①脚有高电平,⑨、⑬脚正常输出。当有一个灯管过电流时,其相应的检测二极管(V2808或V2809、V2810、V2811)就会截止,N803⑳脚⑲、②、①脚为低电平,lC内部的保护功能动作,N803的⑨、⑬脚无输出,从而起到保护作用。了解知识

1.互感现象

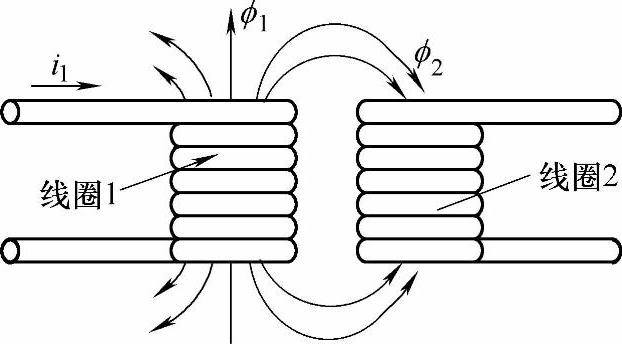

互感现象是一个线圈的交变电流在另一线圈产生感应电动势的现象。它也是电磁感应现象中的一种主要形式。在开关稳压电源中,开关变压器的工作过程就是利用了互感现象。互感现象的示意图如图5-16所示。


图5-16 互感现象示意图

在图5-16中,线圈1中通有电流i1,产生磁场,使线圈1中具有自感磁通φ1和自感磁链,并使处在i2所生磁场中的线圈2具有磁通φ2。这种由一个线圈电流产生的磁场而使另一个线圈具有的磁通叫做互感磁通。而互感磁通变化时,线圈2中产生的感应电动势就叫做互感电动势。能够产生互感电动势的两个线圈就叫做磁耦合线圈。

互感电动势的大小和方向同样分别遵守法拉第电磁感应定律和椤次定律。一个线圈的互感电动势总是企图阻碍另一个线圈电流的变化。在开关稳压电源中,负载电路的供电电压,就主要由互感电动势决定。

2.互感电动势的方向

在磁感应现象中,线圈的电流增加时,自感电动势的方向总是与电流方向相反;而电流减少时,自感电动势的方向总是与电流的方向一致。因此,自感电动势和电流的方向,不涉及线圈的绕向。但互感电动势则不然,它的方向则与线圈的绕向有着密切的关系。在工程上,通常用同名端来反映磁耦合线圈的绕向,如图5-17所示。


图5-17 同名端标法示意图

在图5-17a中,当两个线圈的电流分别从1端和2端流进时,每个线圈的自感磁通和互感磁通的方向一致,则把1端和2端称为同名端,并用圆点标注,如图5-17b所示。
