在海信TLM26E58型平板电视机中，＋5V/＋12V开关稳压电源主要由N801（FAN7602B）、V802、T801、VD821、VD822、N805等组成，其电路原理图如图5-12所示。它主要分为开关振荡、整流输出、自动稳压、保护功能及待机控制等几部分电路。

1.开关振荡电路

在图5-12中，开关振荡电路主要由N801（FAN7602B）、V802和T801等组成，其中N801是一种PWM调宽脉冲控制电路，主要用于控制V802电源开关管工作在导通/截止的开关状态。其引脚功能见表5-7。

在图5-11中，当全桥整流电路有300V电压输出时，首先通过VD810和T801的一次绕组为V802（FQPF4N80C）的漏极供电（见图5-12）。同时，300V电压又通过R917、R826、R827为N801⑧脚提供启动电压，使N801⑤脚有PWM脉冲输出，并通过R830、R831加到V802的栅极，使V802开始导通，T801一次绕组中产生上正下负的感应电动势。待N801⑤脚输出PWM脉冲的平顶期过后，V802截止，T801初级绕组中的感应电动势极性反转，并通过二次绕组向负载供电。当N801⑤脚连续输出PWM脉冲信号时，便形成了开关振荡。开关振荡的频率由N801内部的时钟振荡电路决定，而开关管的导通与截止时间则由PWM脉冲的占空比决定。有关更详细内容可参见本书第一章中的相关介绍。

2.整流输出电路

在图5-12中，整流输出主要有4条支路，其中：

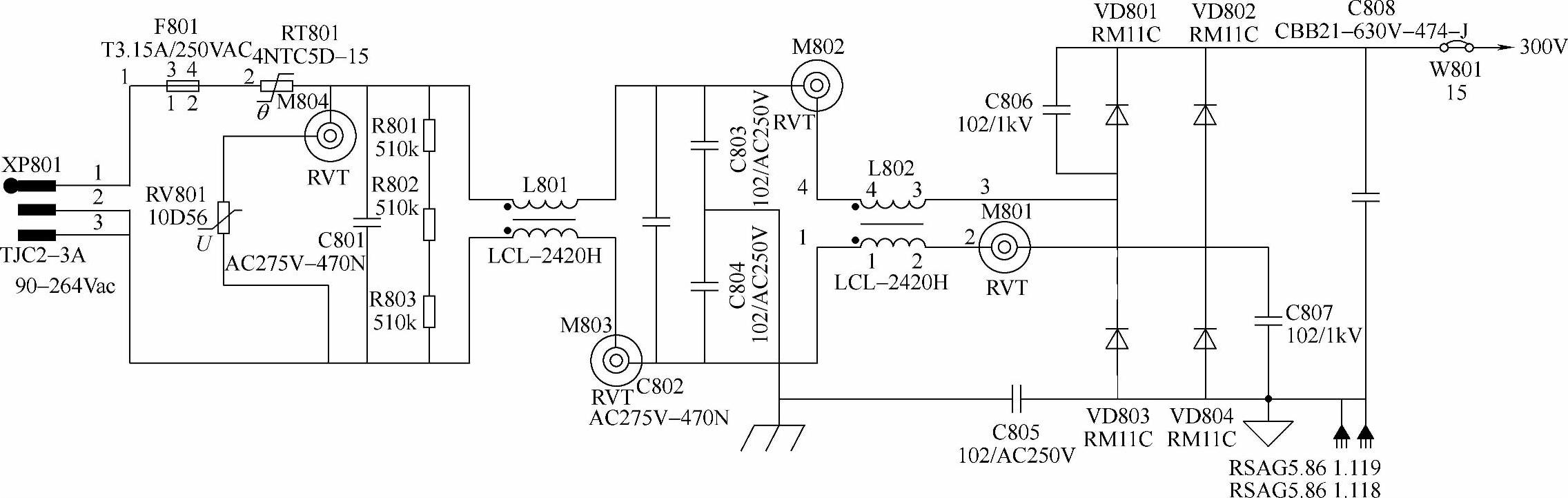

图5-11 海信TLM26E58型平板电视机中市网电压输入及全桥整流输出电路原理图

（注：该图仅供参考）

图5-12 海信TLM26E58系列机型中＋5V/＋12V开关稳压电源电路原理图

（注：该图仅供参考）

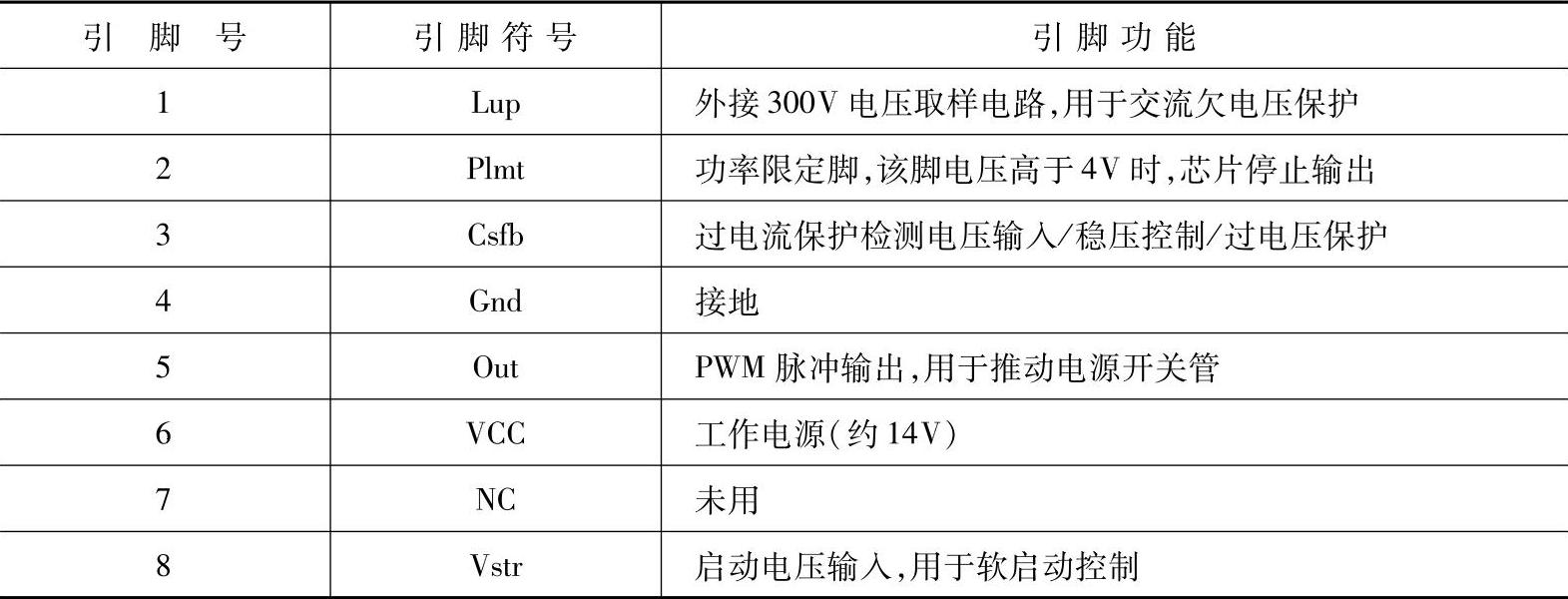

表5-7 N801（FAN7602B）引脚功能

(www.daowen.com)

1）由VD806、C822组成的18V整流滤波输出电路，主要是将R829限流电阻输出的脉冲电压整流滤波成18V直流电压，为N801（FAN7602B）的⑥脚供电，以使＋5V/＋12V开关电源进入准工作状态。

2）由VD808、C828组成的18V整流滤波输出电路，主要是将R838限流电阻输出的脉冲电压整流滤波成20V直流电压，再通过V805、VZ802稳压，做为VCC电压供给逆变升压控制电路，但它是在“STB”控制信号及N806、V814的控制下才能正常输出或截止。当“STB”控制信号为高电平时，V814导通，N806导通，R839作为V805的偏置电阻被接入电路，从而使V805发射极有VCC电压（18V）输出，使逆变升压电路进入工作状态。

3）由VD822、C849组成的＋5V整流滤波输出电路，主要是将二次绕组中感应出的势能转变为＋5V直流电压，为微控制系统等电路供电。但它是在V813的控制下输出的，而V813则由＋12V电压控制。因此，在图5-12中，只有＋12V电压正常输出，V813才能够输出＋5V电压。这一点在检修电路分析时要加以注意。

4）由VD821、C843组成的＋12V整流滤波输出电路，主要是将二次绕组中感应出的势能转变为＋12V直流电压，为伴音功率输出、逆变升压等电路供电。它是在V817的控制下输出的，而V817则受两个支路控制，一个是VD820整流输出电压，另一个是由V810输入的“STB”控制信号。但V817导通的条件必须是VD820有正常的整流输出电压（约20V）。在此基础上，当“STB”控制信号为高电平时，V810导通，V817基极电位被下拉，因而使V817（PNP型管）正偏导通，V812输出＋12V电压，整机进入准工作状态。

3.自动稳压控制电路

在图5-12中，M805、N808以及R835、R862～R866等组成自动稳压控制电路，它主要是将＋5V/＋12V的电压变化量反馈到N801的③脚内部，用于调整N801⑤脚输出PWM脉冲的占空比，进而控制V802电源开关管的导通与截止时间，以实现自动稳压的作用。因此，由N805等组成的稳压控制电路是一个自动稳压环路。该环路一旦开环时，会引起V802击穿损坏。

在正常状态下，当＋5V/＋12V电压因某种原因上升时，通过N805反馈，将使N801③脚电压上升，从而使加到V802栅极脉冲的占空比下降，＋5V/＋12V电压下降，起到稳压作用。反之，当＋5V/＋12V电压因某种原因下降时，上述过程相反，也起到稳压作用。在实际使用中，＋5V/＋12V电压的允许波动范围不能过大，否则将引起保护功能动作。

4.保护功能及待机控制电路

在图5-12中，保护功能及待机控制主要由N805和N806两条支路来完成。其中：

1）保护功能主要由N801的③脚外接电路来完成。它有两条支路：一条是V802的源极电路R837（0.33Ω/3W）等，它主要是用于V802过电流保护，当V802过电流时，R837两端电压上升，N801③脚内部过电流保护功能动作，切断⑤脚输出脉冲，使V802截止；另一条是R835、N805、V815、VD823、VD824和VZ806、VZ807等，它主要是用于＋5VS/＋12V过电压保护，当＋5VS/＋12V过电压时，VZ806或VZ807会反向击穿导通，使V815导通，N805饱和导通，通过R835的电压最大，从而使N801③脚内电路动作，形成待机保护。

在图5-12中，还设有一种＋5V负载过电流保护功能，它由VZ812、V816等组成。在正常状态下，＋5V电压将使VZ812（2.4V稳压二极管）处于导通状态，从而使V816（PNP型晶体管）截止，“ON/OFF”控制信号不受影响。当＋5V负载过电流，使＋5V电压下降到2.4V以下时，VZ812截止，V816导通，“ON/OFF”控制信号被强迫下拉为低电平，从而形成待机保护。待机保护时，V805发射极无VCC电压输出。

2）待机控制电路主要由V814和V810两部分支路组成。其中，V814用于控制N806的导通与截止，进而控制V805输出的VCC电压。当由微控制器输出的“STB”控制信号为高电平时，V814导通，N806导通，V805输出VCC电压；当“STB”为低电平时，V814截止、N806截止、V805截止，整机处于等待状态。V810用于控制V817的导通与截止，进而控制V812输出＋12V电压和V813输出＋5V电压，当“STB”为高电平时，V810导通，V817导通，V812导通，并由V812源极输出＋12V电压为负载供电。同时，＋12V电压又通过R856使V813导通，使V813源极输出＋5V电压。反之，当“STB”为低电平，V812、V813均截止，＋12V和＋5V均无输出。
