在海信TLM32P69GP机型中，功率因数校正电路主要由N811（NCP1653APG）、V811、L811、VD812等组成，用于产生380V提升电压，其电路原理图如图5-4所示。其中N811（NCP1653APG）为PWM调宽脉冲控制电路，主要用于驱动V811、V812电源开关管工作在开关状态，以使C812两端建立起380V电压。但在刚接通220V市网电压时，N811不工作，C812两端电压也不为380V，而是为300V。因此，N811是在待机控制功能的控制下进行工作的。N811引脚功能见表5-2。

1.VCC待机控制电源电路

在图5-4中，N811⑧脚为VCC工作电源输入端，它由“5V-S”待机开关稳压电源提供，但它受V833、N834、V834及“ON/OFF”控制信号等控制，其电路原理图见图5-1中T831⑥脚外接电路所示。

在图5-1中，T831的6～7二次绕组中的感应脉冲，经VD834整流、C837滤波输出20V直流电压，经V833作为VCC电压送入N811的⑧脚。但V833是通过N834、V834受控于“ON/OFF”控制信号。当“ON/OFF”控制信号为高电平时，V834导通，“5V_Q”电压通过N834初级发光二极管→V834的c、e极→地构成回路，使N834次级导通，将VZ834接入电路，并与V833等组成15V稳压电路，使V833发射极输出15V直流电压（即VCC电压），为N811⑧脚供电，从而使功率因数校正电路启动工作。

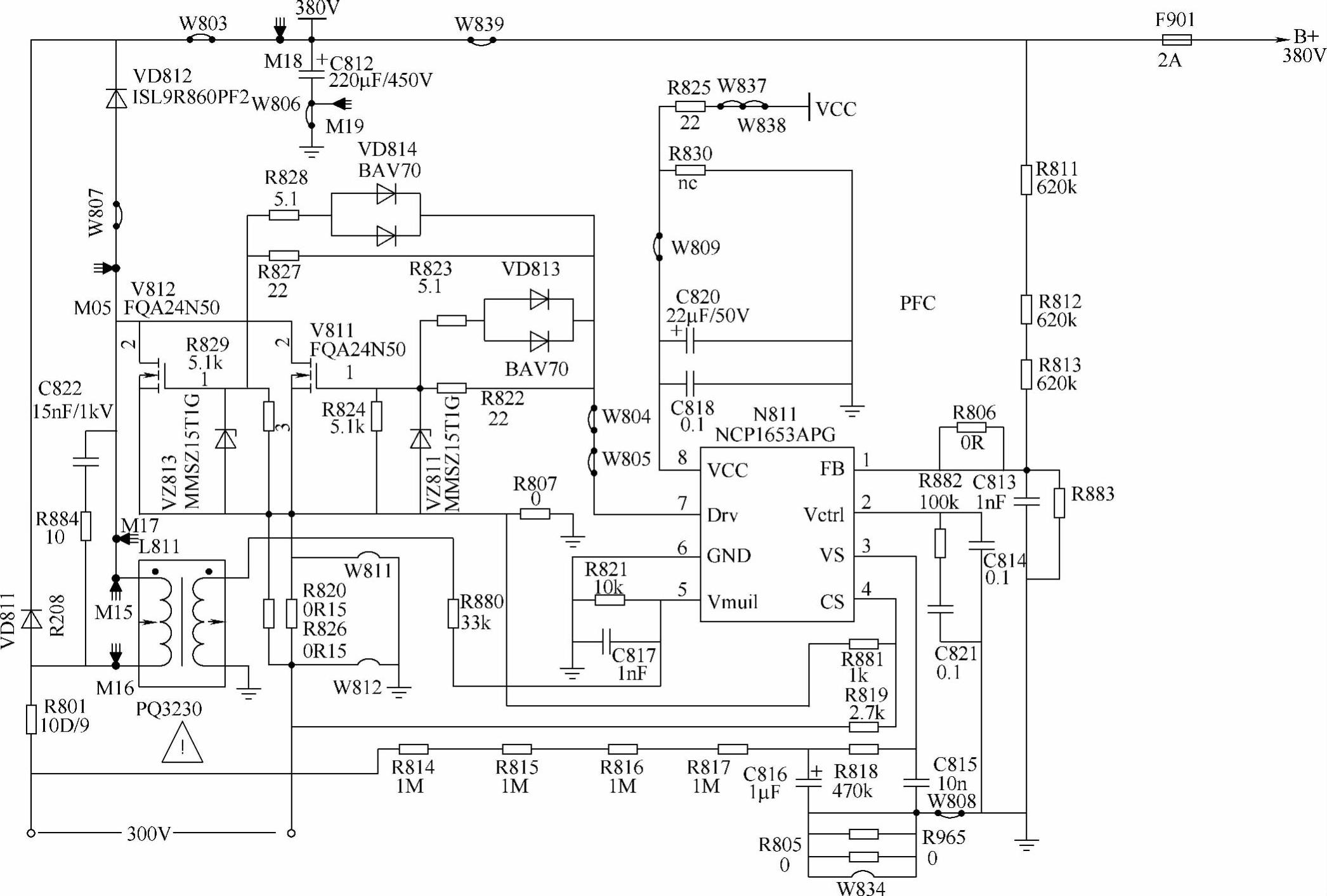

图5-4 N811（NCP1653APG）功率因数校正电路原理图

（注：该图仅供参考）(www.daowen.com)

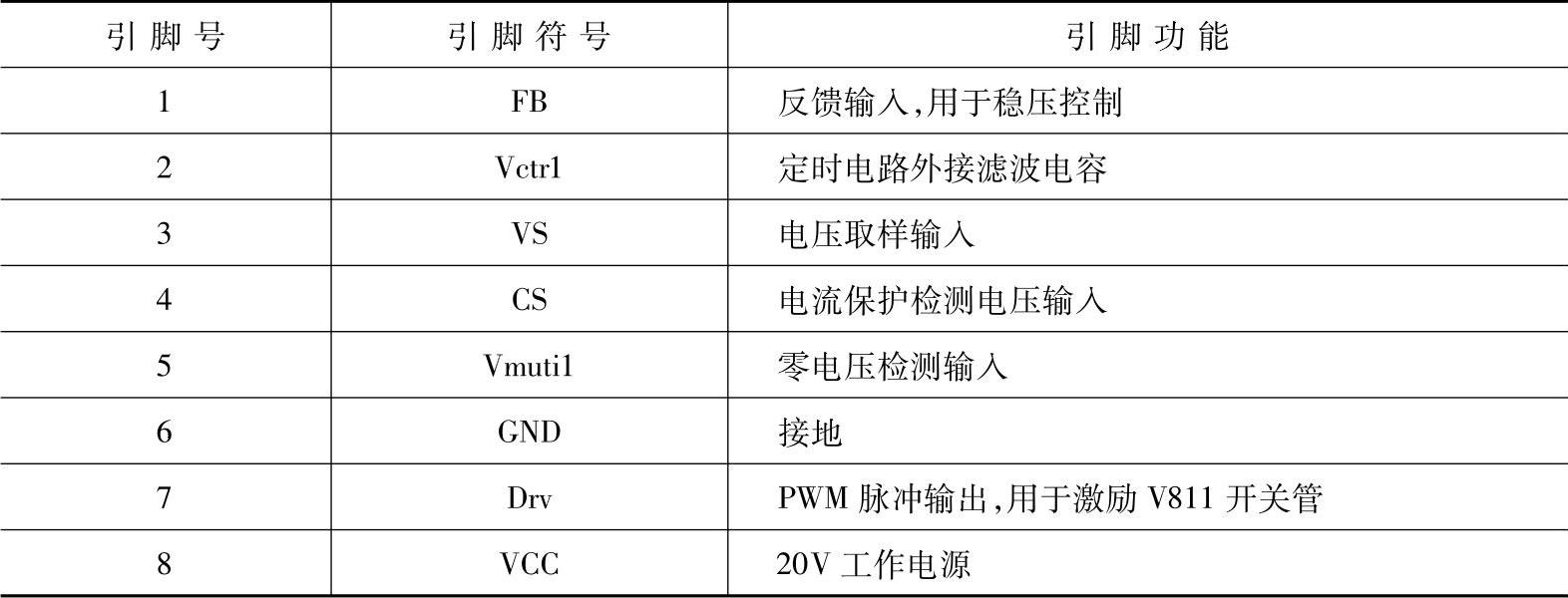

表5-2 N811（NCP1653APG）引脚功能

当整机处于待机状态时，加到V834基极的“ON/OFF”控制信号为低电平，V834截止，N834截止，V833发射极无输出，功率因数校正电路不工作。

2.功率因数校正电压输出电路

在图5-4中，功率因数校正电压输出电路主要由L811一次绕组、VD812、V811、V812等组成。当V811、V812导通时，由全桥整流器输出的300V电压通过L811一次绕组→V811、V812的漏源极→R807→地构成回路，并在L811一次绕组中储存磁场能，形成下正上负的感应电动势。当V811、V812截止时，L811一次绕组中的感应电动势极性反转（即上正下负），并与300V电压叠加，通过VD812输出，在C812两端形成380V的提升电压，即PFC电压（U_PFC）。

有关U_PFC反馈电路及零电流检测、过电流检测电路的工作原理，可参见本书第一章中的相关介绍。
