在海信TLM32P69GP的供电系统中，N831（NCP1207APG）是一种低功耗电流型PWM控制器，它与V831、V832、T831、VD836等组成“5V-S”、“5V-Q”待机开关稳压电源，其电路原理图如图5-1和图5-2所示。N831（NCP1207APG）的内部组成如图5-3所示，引脚功能见表5-1。

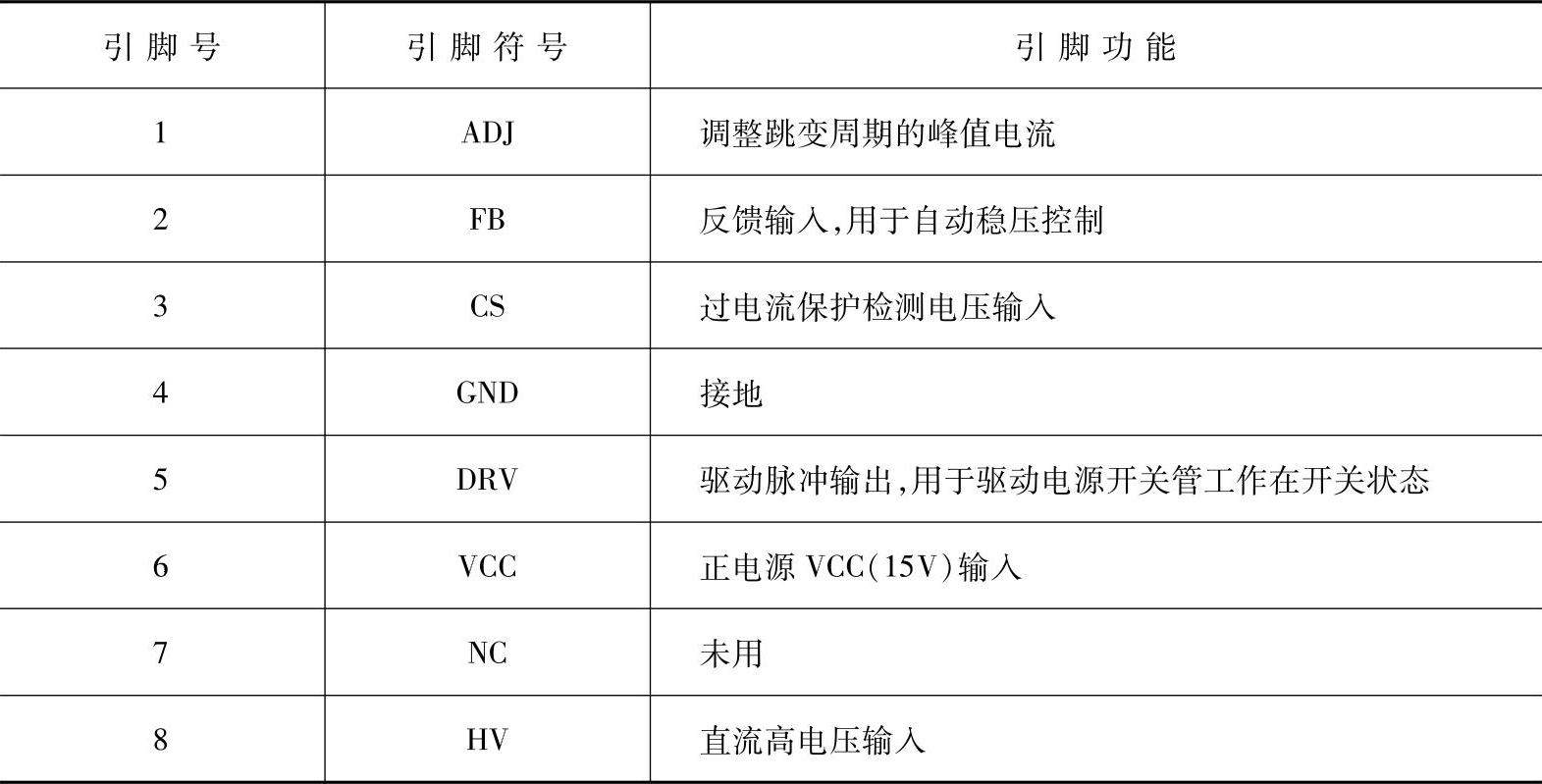

表5-1 N831（NCP1207APG）引脚功能

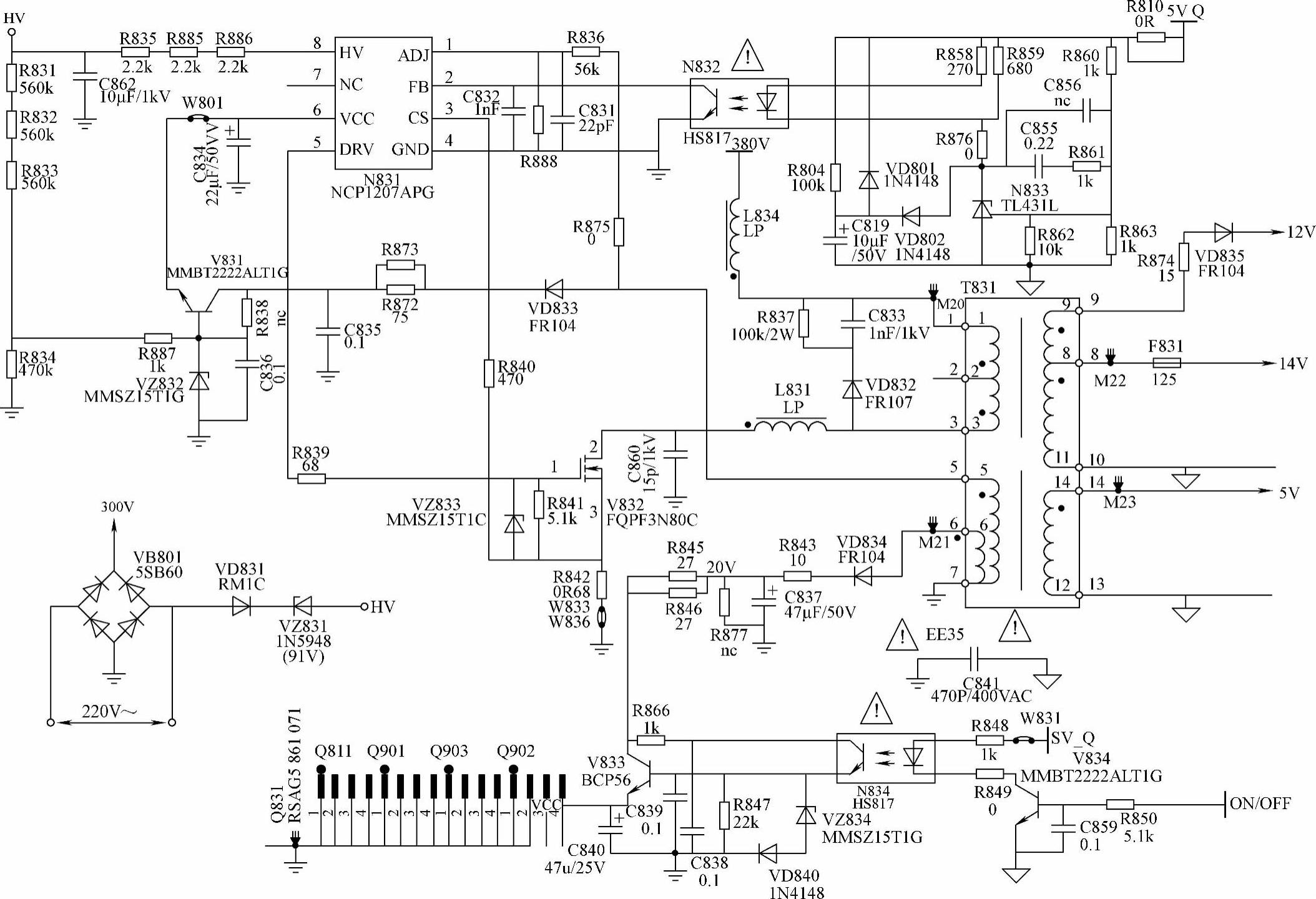

图5-1 海信TLM32P69GP机型中待机开关稳压电源初级部分电路原理图

（注：该图仅供参考）

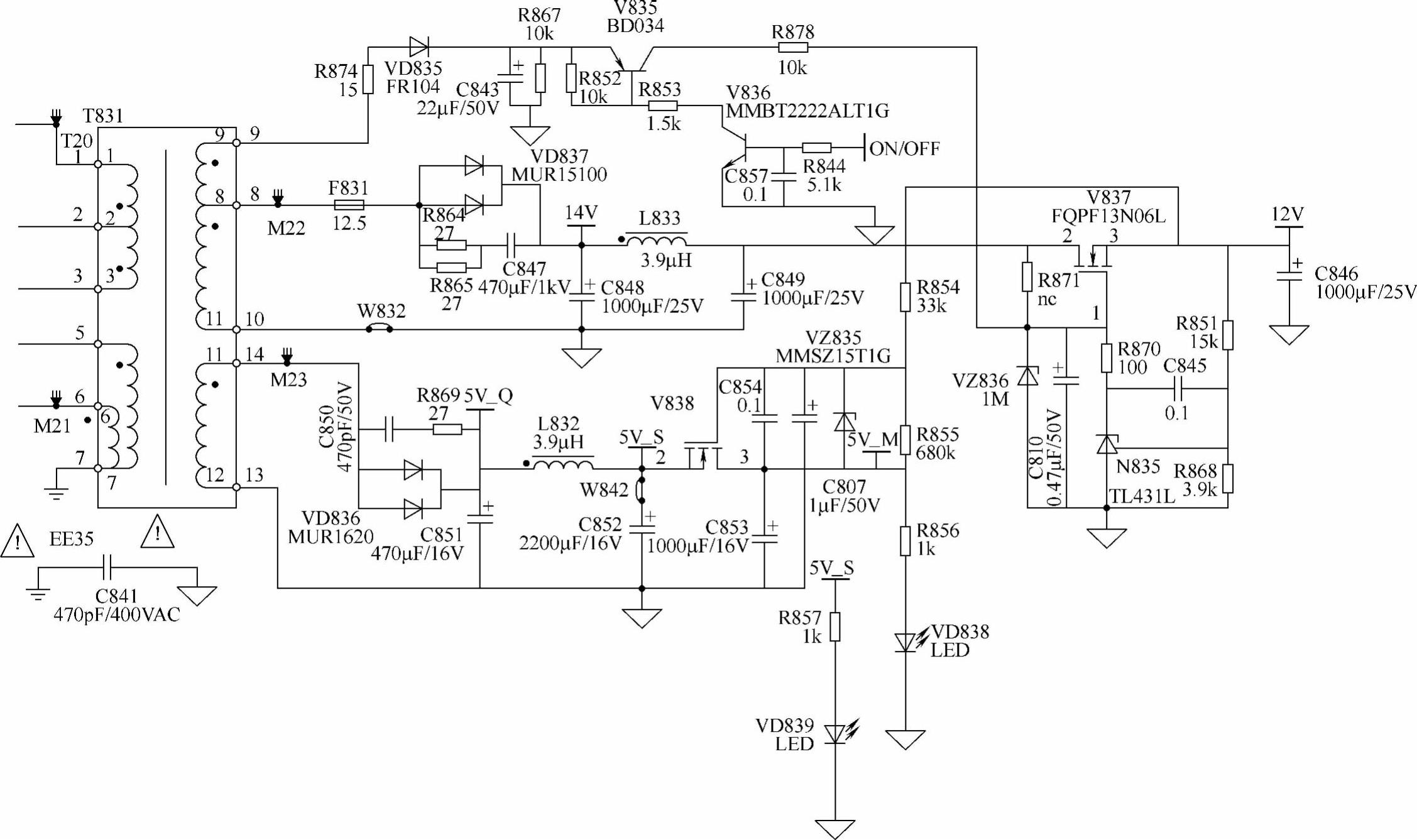

图5-2 海信TLM32P69GP机型中待机开关稳压电源次级部分电路原理图

（注：该图仅供参考）

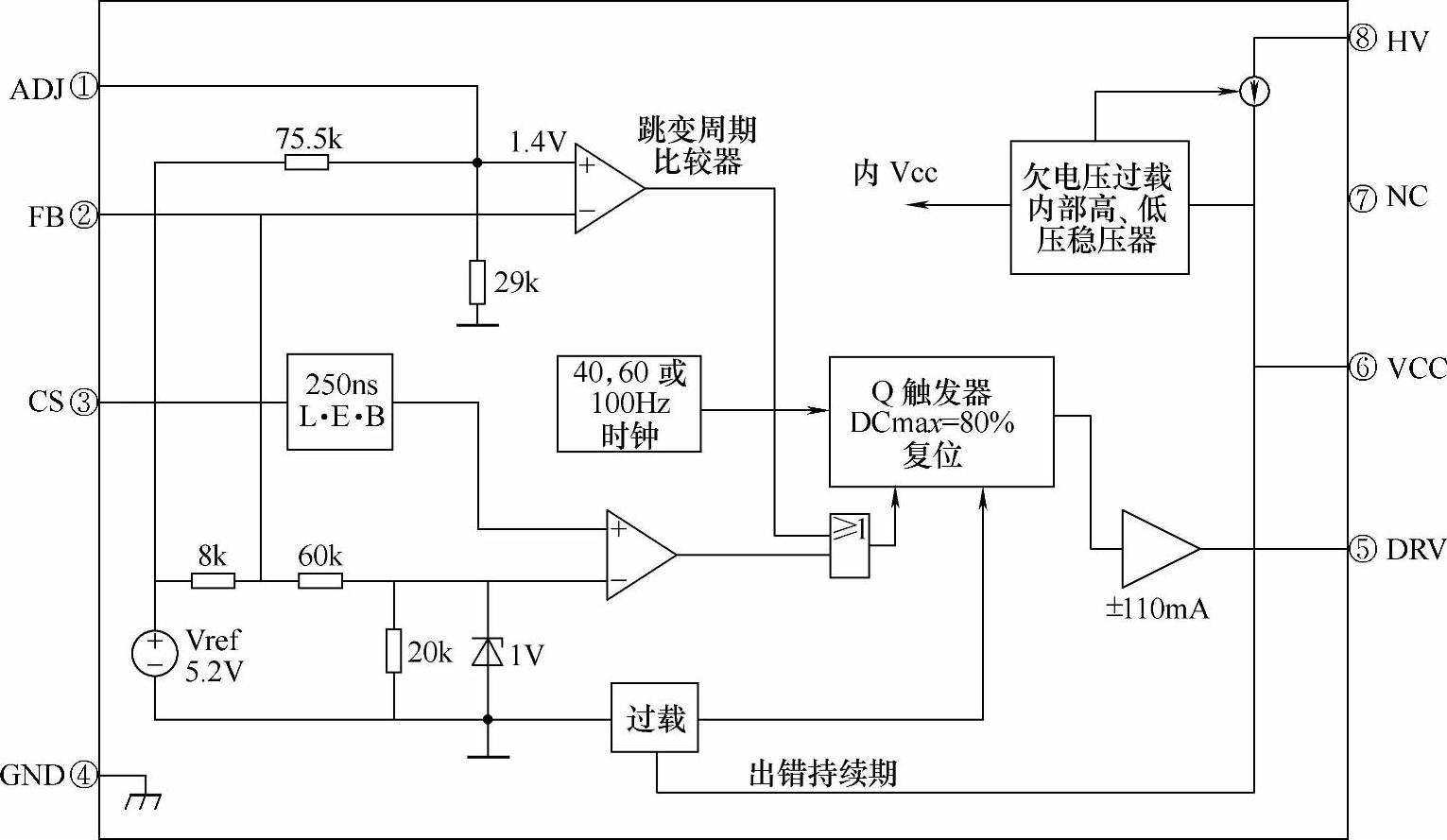

图5-3 N831（NCP1207APG）内部结构示意图

（注：该图仅供参考）(www.daowen.com)

在待机开关稳压电源中，不仅可以产生5V-Q、5V-S，还同时产生14V电压，并在开关机功能控制下输出5V-M、12V直流电压。

1.开关振荡电路

在图5-1中，N831、V832、T831的1～3一次绕组等组成开关振荡电路。在接通220V市网电压时，一方面由VB801（5SB60）整流输出300V电压，通过T831的1～3一次绕组加到V832的②脚（漏极）；另一方面由VD831（RM11C）整流、VZ831（1N5948）钳位输出HV（大于91V）加到N831的⑧脚，同时，HV电压又经V831、VZ832稳压，为N831⑥脚提供VCC电压（约15V），从而使N831启动并由⑤脚输出PWM开关脉冲，驱动V832开始导通。当V832导通时，T831的1～3一次绕组中有电流通过，并在一次绕组中储存能量，形成1端正、3端负的感应电动势。当N831⑤脚输出脉冲的平顶期过后，V832截止，T831一次绕组中的感应电动势极性反转，并通过二次绕组向负载泄放，同时也向滤波电容充电，将磁场能转换为电场能。当N831⑤脚输出的下一个脉冲平顶期到来时，V832又重新导通，待平顶期过后，V832又截止，如此往复，便形成开关振荡。开关振荡的主要作用是使T831开关变压器的二次绕组有脉冲电压输出。

在图5-1中，T831开关变压器的二次绕组主要有5组，其中5～7绕组用于产生15V电压为N831⑥脚供电，以取代HV供给N831的启动电压。同时，由T831的6～7绕组为功率因数校正、逆变升压电路供电。

2.整流输出电路

在图5-2中，整流输出电路主要由VD836、VD837等组成，分别用于整流输出＋5V电压和＋12V电压。

1）VD836为MUR1620双整流二极管，其正极端接T831的14脚。当电源开关管V832截止时，T831的14～13绕组中的感应电动势为14脚正，13脚负。此时，VD836导通，形成“5V_Q”电压为负载供电，同时又向C851充电，形成电场能。当电源开关管导通时，T831的14脚为负极性，VD836载止，C851存储的电场能继续保持“5V_Q”电压为负载供电。

2）VD837为MUR15I00双整流二极管，其正极端接T831的8脚。当8～10绕组中的感应电动势的极性为8脚正、10脚负时，VD837整流输出，并在C848两端形成14V电压，其工作原理与VD836相同。

在图5-2中，“5V_M”和“12V”电压是在“ON/OFF”的开关控制下进行输出的。当“ON/OFF”信号为高电平时，V836导通，V835导通，V837导通，12V电压正常输出，同时，12V电压通过R854使V838导通，有“5V_M”电压输出。

3.自动稳压控制环路

在图5-1中，自动稳压控制环路主要由N832、N833等组成。当“5V_Q”输出电压波动时，通过N832反馈，可使N831⑤脚输出脉冲的占空比得到调整，以实现自动稳压的作用。有关工作原理可参见第一章的相关介绍。
