康佳LC47DT08AC机型的DC-DC直流变换电路中,N812(AOZ1010)主要用于将12V电压转换为5V电压,其电路原理图如图4-25所示。其中N812(AOZ1010)的引脚功能见表4-8。

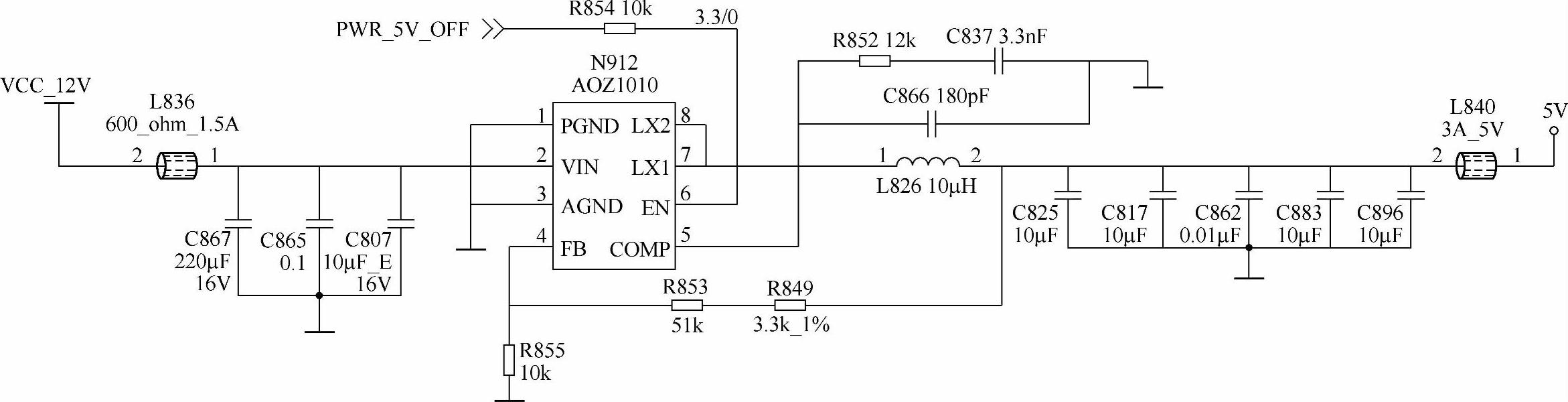

图4-25 N812(AOZ1010)5V直流电压变换电路原理图

(注:该图仅供参考)

在图4-25中,加到N812②脚的VCC-12V电压是由电源板输出的;加到N812⑥脚的PWR-5V-OFF控制信号是由N202(61P7RN440WT-LQFP)微处理器的⑪⑪⑮脚输出。当N812⑥脚为高电平时,⑦、⑧脚输出5V直流电压,主要为视频信号输入电路、N606(P15V330)转换电路及高频头总线接口电路等供电。同时,还分别经N671(AMS1117-3.3)、N804(AMS1117-3.3)、N806(BA2.5)稳压输出3.3V和2.5V电压,其电路原理图分别如图4-26~图4-28所示。

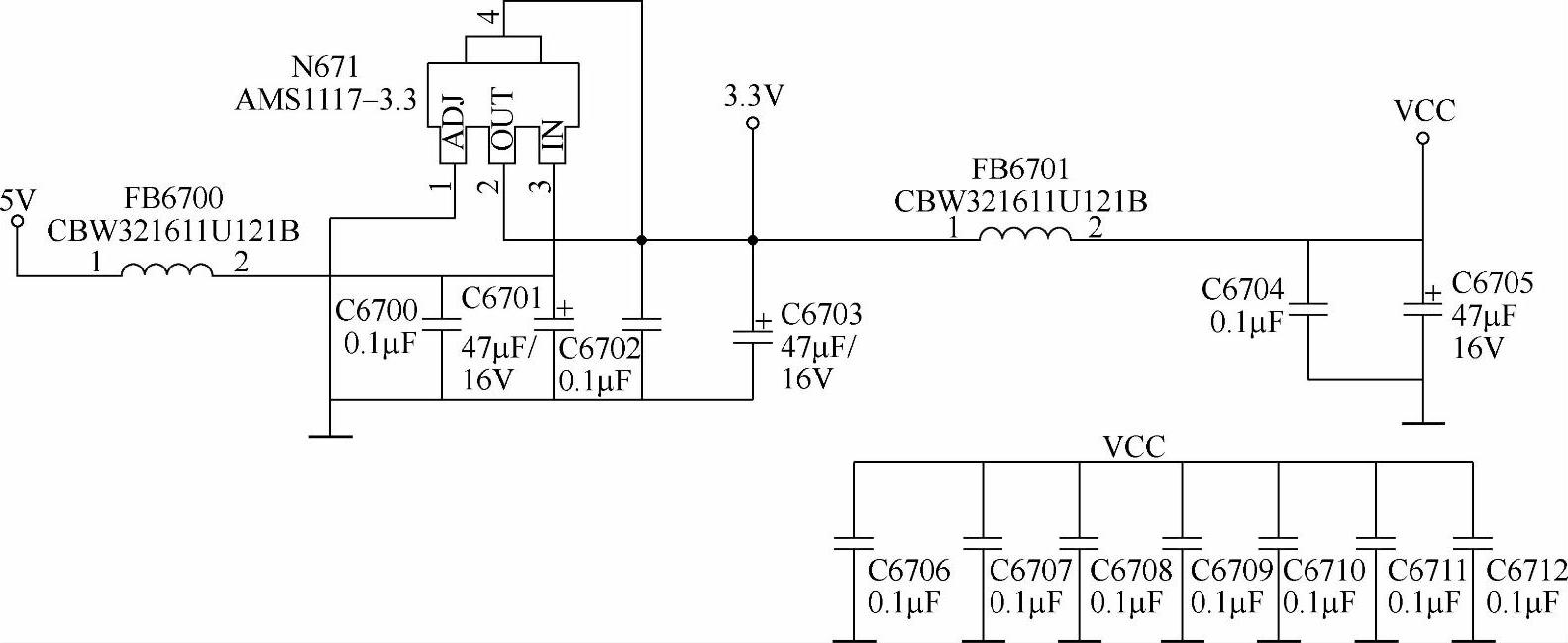

图4-26 N671(AMS1117-3.3)3.3V(VCC)直流电压变换电路原理图

(注:该图仅供参考)

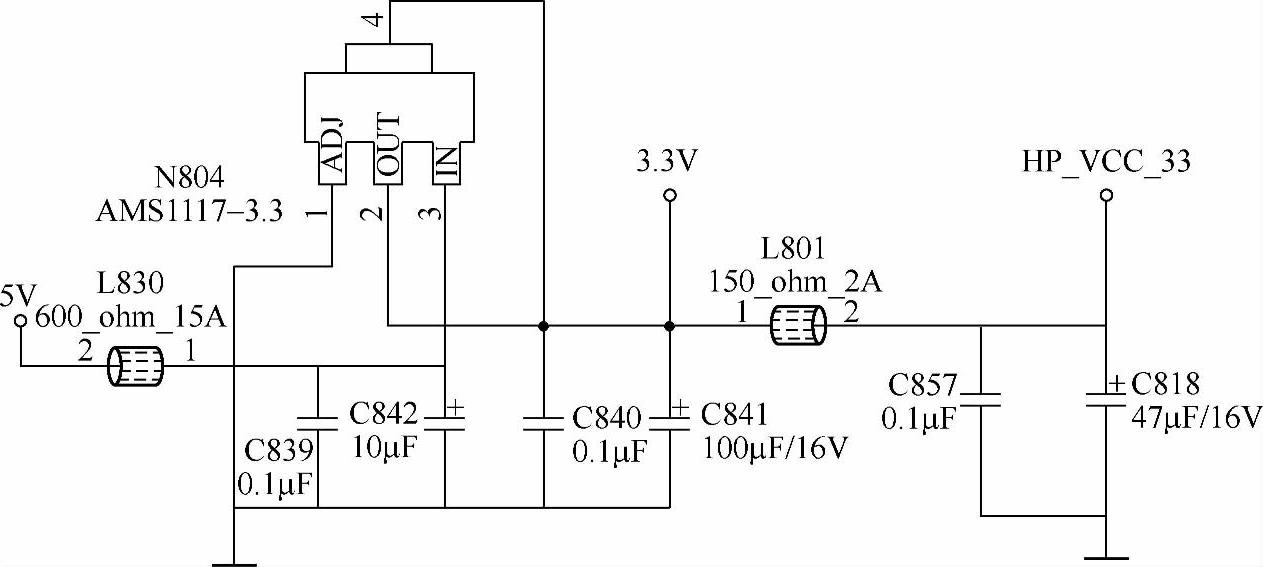

图4-27 N804(AMS1117-3.3)3.3V(HP-VCC-33)直流电压变换电路原理图

(注:该图仅供参考)

在图4-26中,由N671稳压输出的3.3V电压通过FB6701作为“VCC”电压,主要为N670(PS121)HDMI信号处理电路供电。同时3.3V电压经L6101、C1108、C6122、C6124、C6126、C6128等滤波后,作为“PS301-VCC”为N610(PS321TQFP80G-GP)供电。

在图4-27中,由N804稳压输出的3.3V电压,经L801作为“HP_VCC_33”电压,主要为N401(HiDTV-Pro-Mx/Qx)的一些接口电路供电。

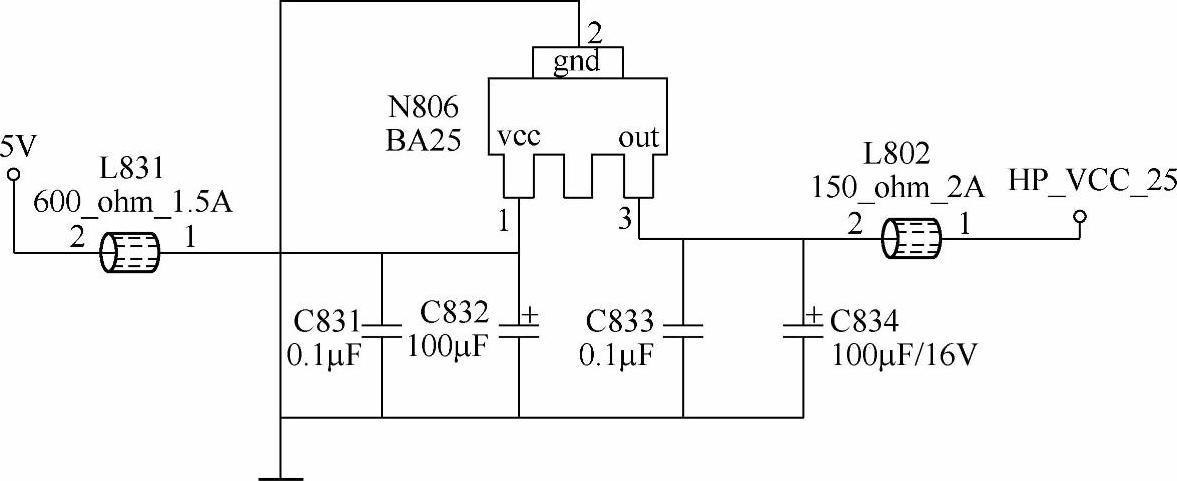

图4-28 N806(BA25)HP-VCC-25(2.5V)直流电压变换电路原理图

(注:该图仅供参考)

在图4-28中,由N806稳压输出的“HP_VCC_25”电压主要为N401的部分引脚供电。
