N887 (AOZ1010) 2.5V 直流电压变换电路设计

康佳LC42CT36机型的DC-DC直流变换电路中,N887(AOZ1010)主要用于变换输出2.5V直流电压,其电路原理图如图4-22所示。其中N887(AOZ1010)是一种具有待机功能的通用DC-DC直流变换器,其引脚使用功能见表4-8。

在图4-22中,从N887的⑥脚输入的“POWER_OFF_1.8V”控制信号,由N002(M30620SPGP)(89)脚输出。当该信号为高电平时,N887的⑦、⑧脚输出2.5V电压,一方面经L835和L836形成“PX_VDDMQ”和“PX_VDDM”供给负载电路;另一方面又经N870(AP1117E12)稳压输出“1.2V-A-P”电压,并经L837和L836形成“PX_VA1X”和“VLL_1X”两路电压为负载供电。其中:

1)“PX_VDDMQ”主要为N007(4MX32DDR)动态随机存储器C3、C5、C7、C8、C10、C12、E3、E12、G4、J4等供电;

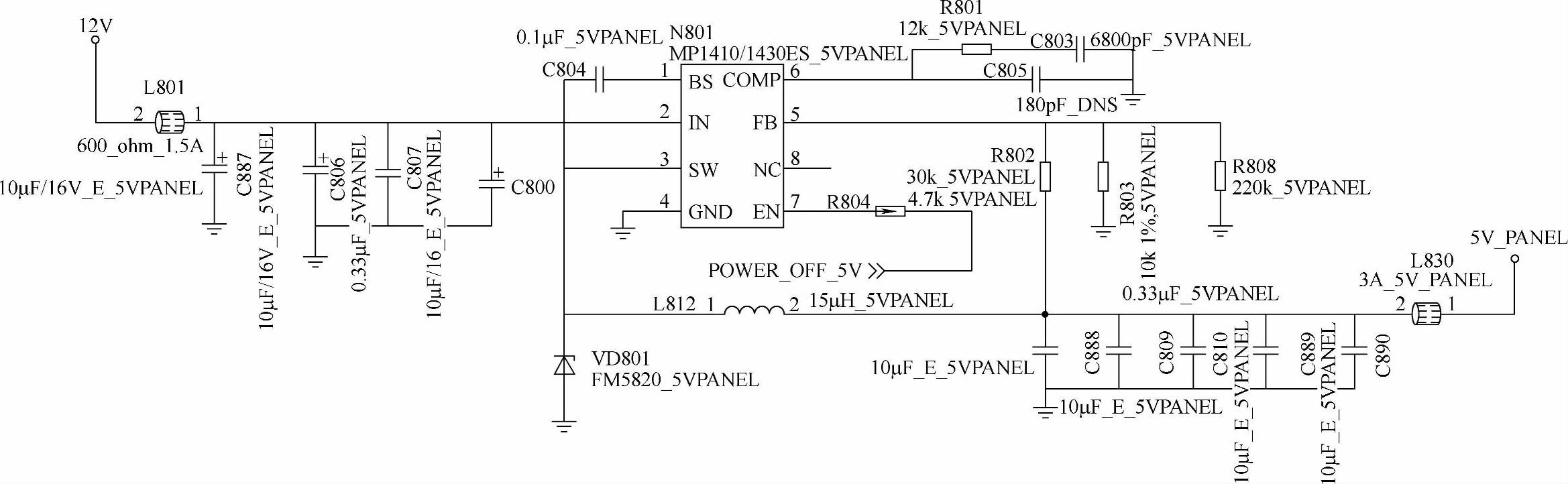

图4-21 康佳LC42CT36机型中5V_PANEL上屏电压控制输出电路原理图

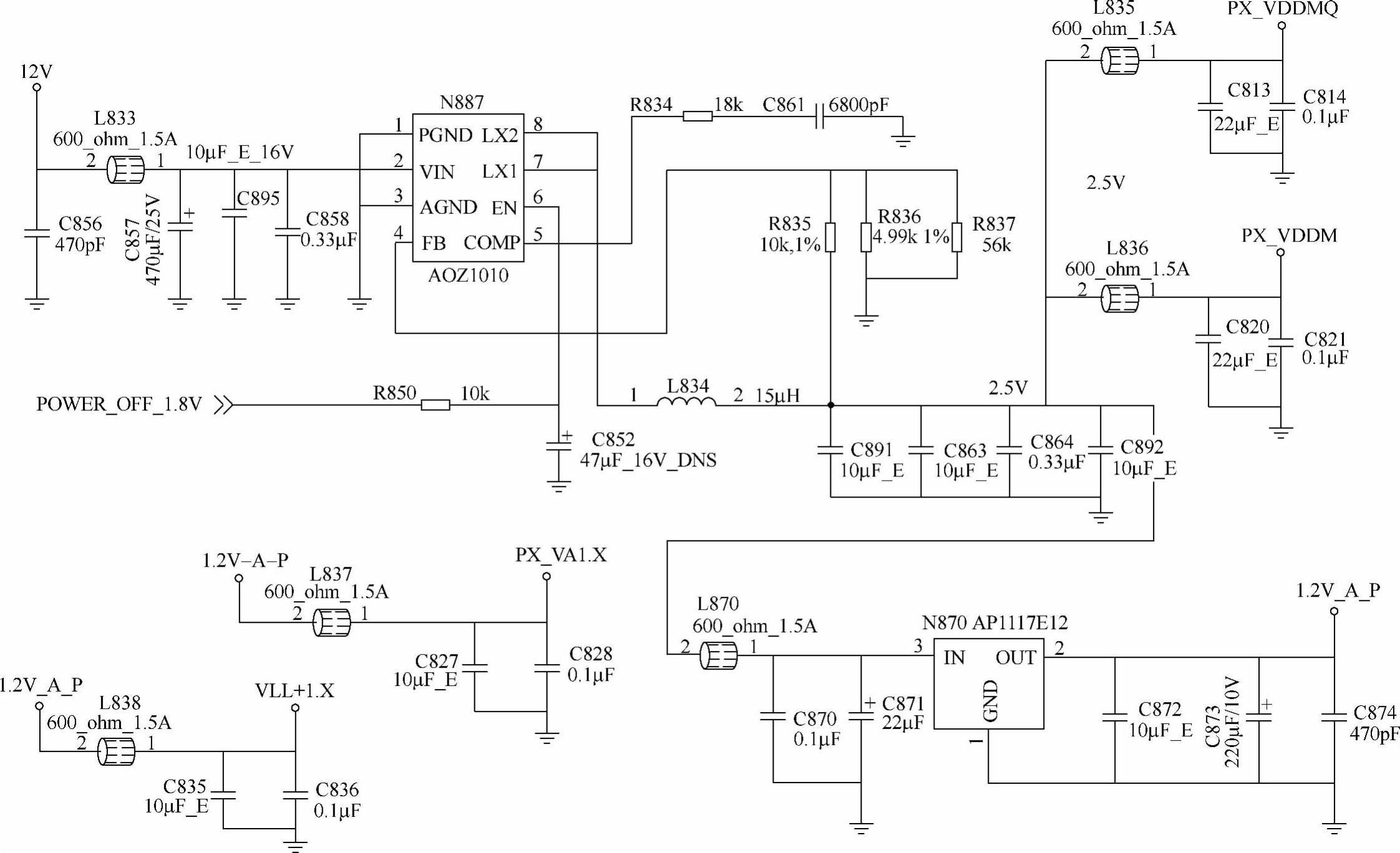

图4-22 康佳LC42CT36机型中2.5V/1.2V直流电压变换电路原理图(www.daowen.com)

(注:该图仅供参考)

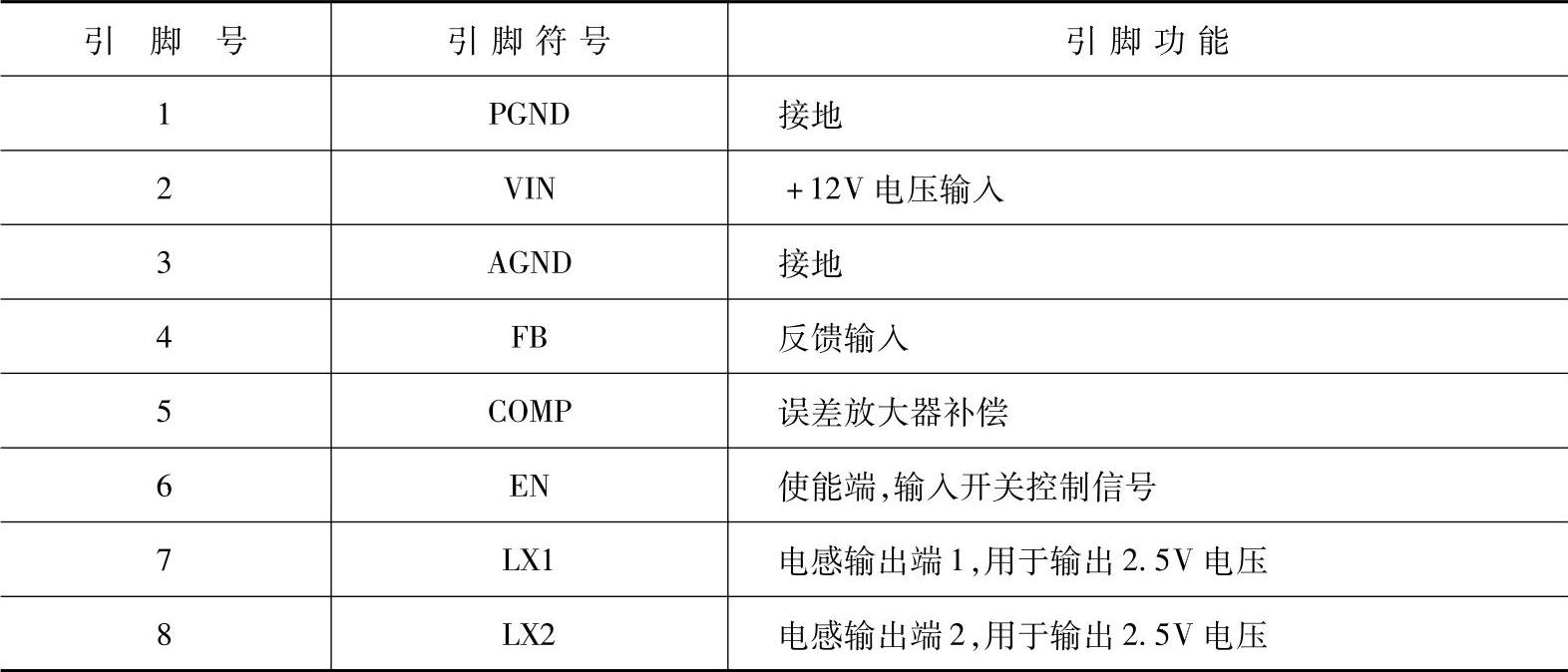

表4-8 N887(AOZ1010)引脚功能


2)“PX_VDDM”主要为N007(4MX32DDR)的L4、L7、L8、L11、E4、E11、D7、D8等部分引脚供电。

3)“PX_VA1X”主要为N401D(SVP_PX66)的T5、T7、T9、T6等部分引脚供电。

4)“VLL_1X”主要为N401D(SVP_PX66)的R2脚供电。
