在图4-15中，由N830控制输出的5V电压除了为N201（MSP3463G）、N202（CS4344）、N203（TDA1308）等单元电路供电外，还通过N803（AP1117E33）稳压输出3V3（3.3V）直流电压和通过N879（AP1117E33）稳压输出LVDS_3.3V直流电压，其电路原理图4-19和图4-20所示。

在图4-19中，由N803稳压输出的3.3V电压，在为负载电路供电时，还要分别经R809、L807、L808、L822形成“PX_HDMI33”、“3V3”、“PX_VD33”、“3.3_HDSW”四路电压。其中：

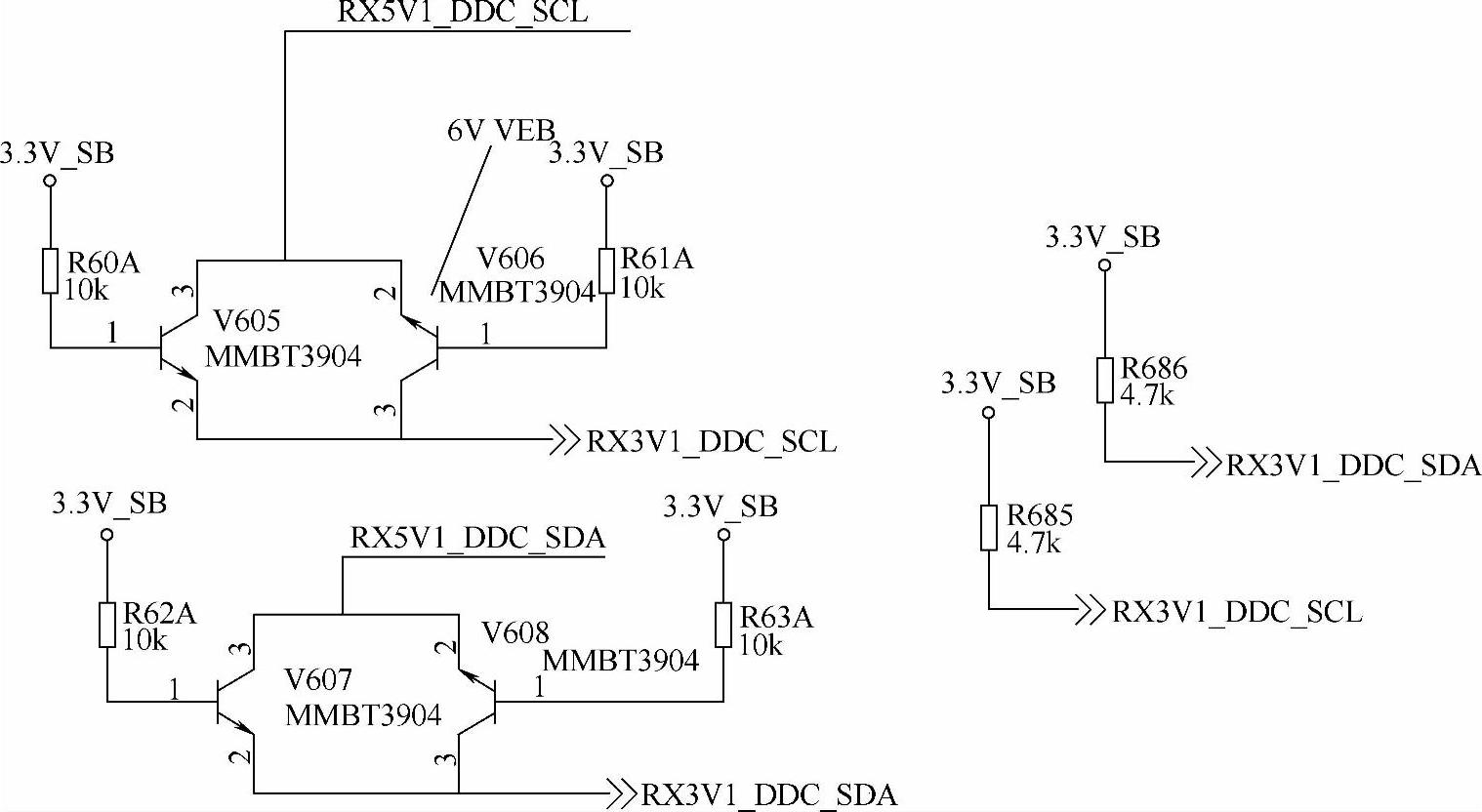

图4-18 RX5V1_DDC_SCL/SDAI²C总线接口电路原理图

（注：该图仅供参考）

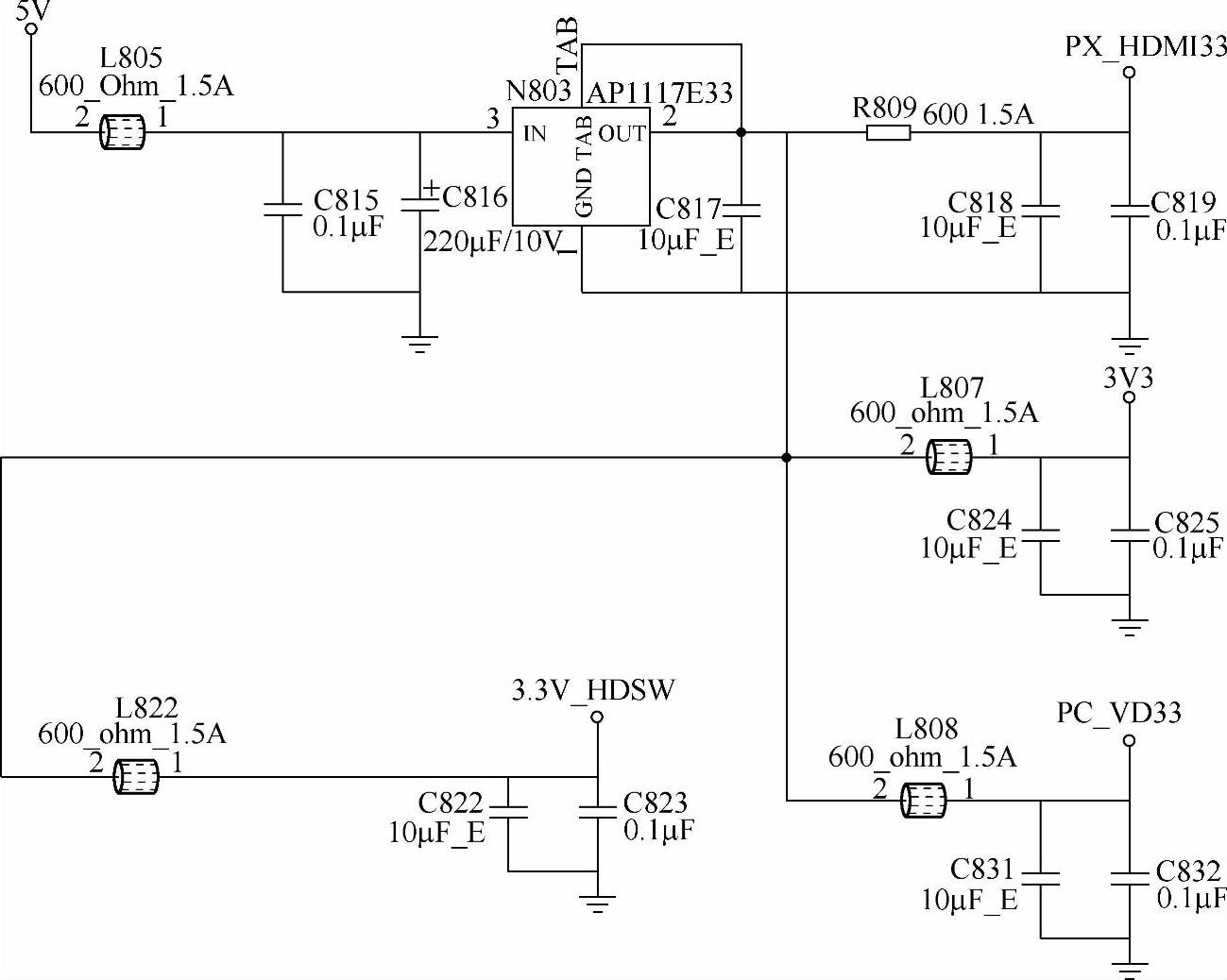

图4-19 康佳LC42CT36机型中3.3V直流电压变换电路原理图(www.daowen.com)

（注：该图仅供参考）

图4-20 康佳LC42CT36机型中LVDS_3.3V直流电压变换电路原理图

（注：该图仅供参考）

“PX_HDMI33”电压主要为HDMI接口电路供电；“3V3”电压主要S端子等外部视音频信号接口电路供电；“PX_VD33”电压主要为复位信号（RESET-H）输出电路供电；“3.3V_HDSW”电压主要为N610（HDMI-CON）高清晰度多媒体信号处理电路供电。

在图4-20中，由N879稳压输出的3.3V电压主要作为“LVDS_3.3V”向低压差分数字对信号处理电路供电。
