在康佳LC42CT36机型的DC-DC直流电压变换电路中，N830（APCE-AP9435M）主要用于控制待机电源输出的“5V-SB”电压作为“5V”向负载供电，并受控于V830及“POWER-OFF-1.8V”控制信号，其电路原理图如图4-15所示。

图4-15 N803（APEC_AP9435M）5V直流电压控制输出电路原理图

（注：该图仅供参考）

在图4-15中，N830（APE_AP9435M）是一种内含双MOSFET的电源开关控制器，其引脚功能见表4-7。当加到V830基极的“POWER_OFF_1.8V”控制信号（由N002_M30620SPGP（89）脚输出）为低电平时，V830截止，N830④脚呈高电平，其内置双场效应开关管导通，并从⑤、⑥、⑦、⑧脚输出“5V”电压。该电压除为N202（CS4344）、N203（TOA1308）等音频电路直接供电外，还分别经L201～L204输出“＋5V_AUD”、“AVSUP”、“DVSUP”、“AHVSUP”4路电压为负载供电，其电路原理图如图4-16所示。其中：

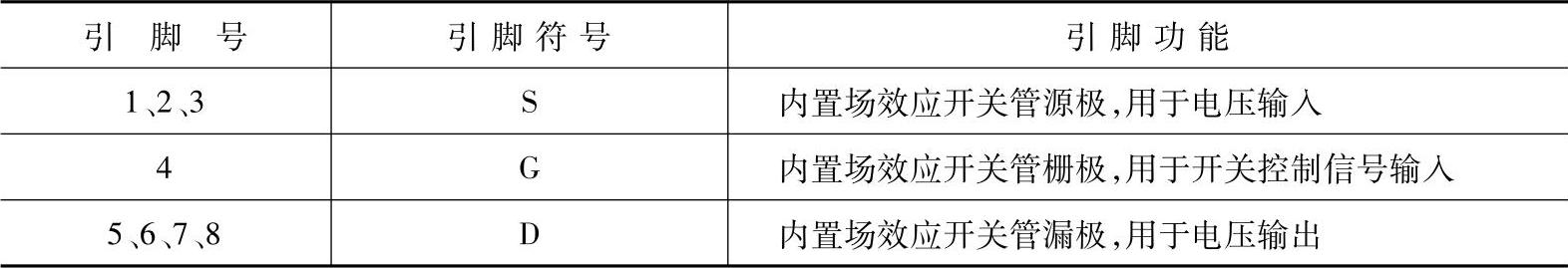

表4-7 N830（APEC_AP9435M）引脚功能

(www.daowen.com)

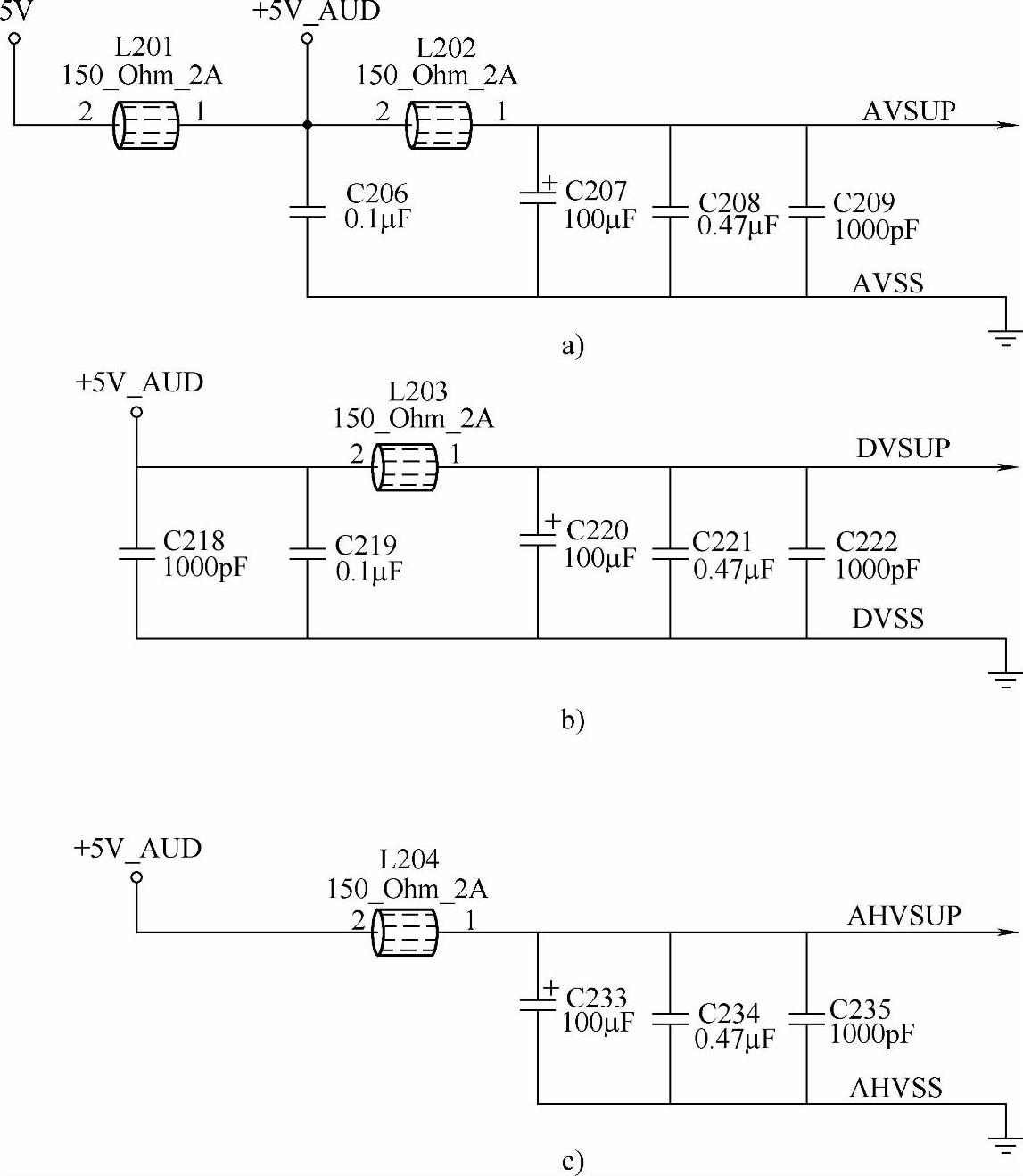

图4-16 5V电压分支滤波输出电路原理图

（注：该图仅供参考）

1）“＋5V_AUD”除了为N201（MSP3463G）的（63）脚供电外，还要继续分路输出“AVSUP”、“DVSUP”、“AHVSUP”3路电压；

2）“AVSUP”主要供给N201（MSP3463G）的㊾脚，用于TV伴音中频信号输入电路；

3）“DVSUP”主要供给N201（MSP3463G）的⑩脚，用于HDMI数字音频信号输入电路；

4）“AHVSUP”主要供给N201（MSP3463G）的㉛脚，用于音频信号输出电路。
