在康佳LC26AS12机型中，DC-DC直流电压变换电路比较复杂，它主要是将主开关稳压电源产生的＋12V电压转换为＋5V、＋3.3V等低压直流电压，其电路组成如图4-8所示。

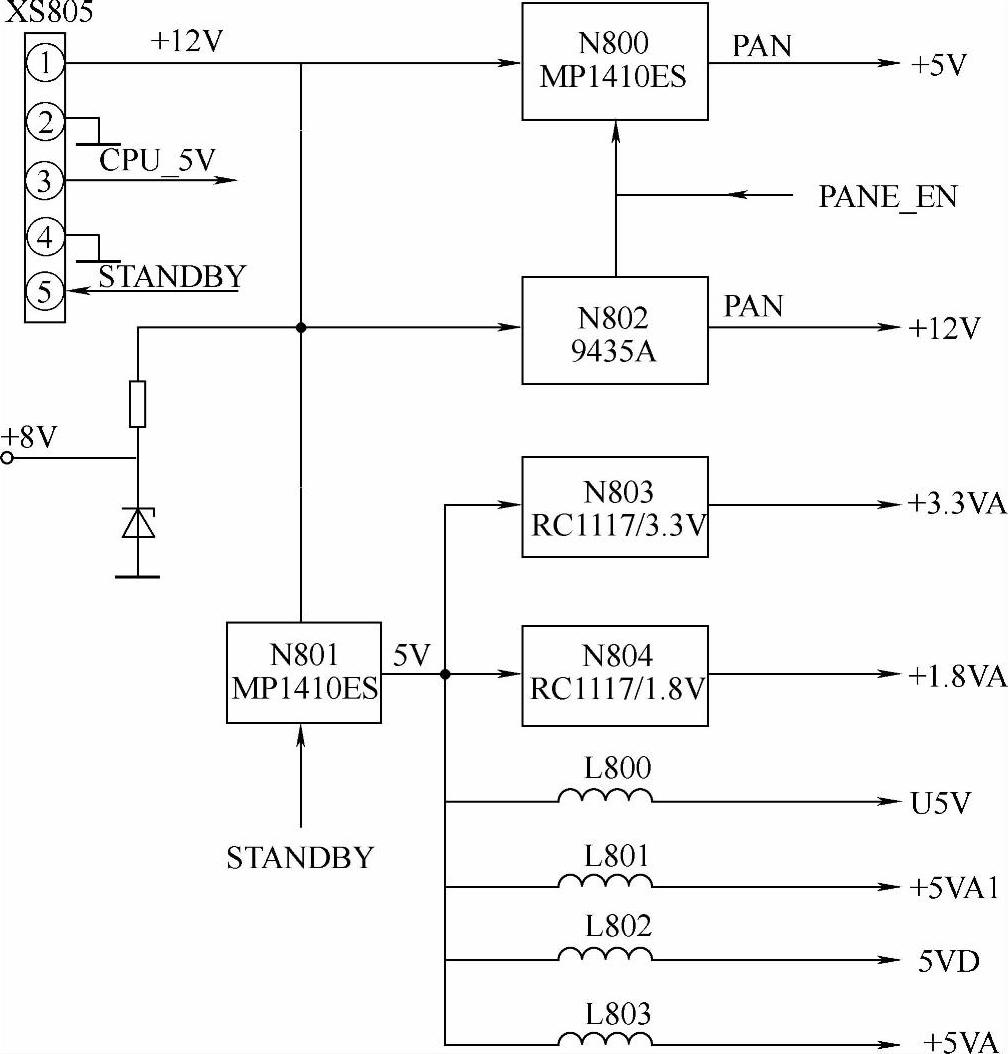

图4-8 康佳LC26AS12机型中DC-DC直流电压转换电路组成示意图

（注：该图仅供参考）

1.N800（MP1410ES）PANEL上屏电压转换电路

在DC-DC直流电压变换电路中，N800（MP1410ES）是一种开关式降压稳压器，内含MOSFET，其导通电阻仅有0.18Ω，输出电流可达2A，其应用电路原理图如图4-9所示，引脚功能见表4-6。

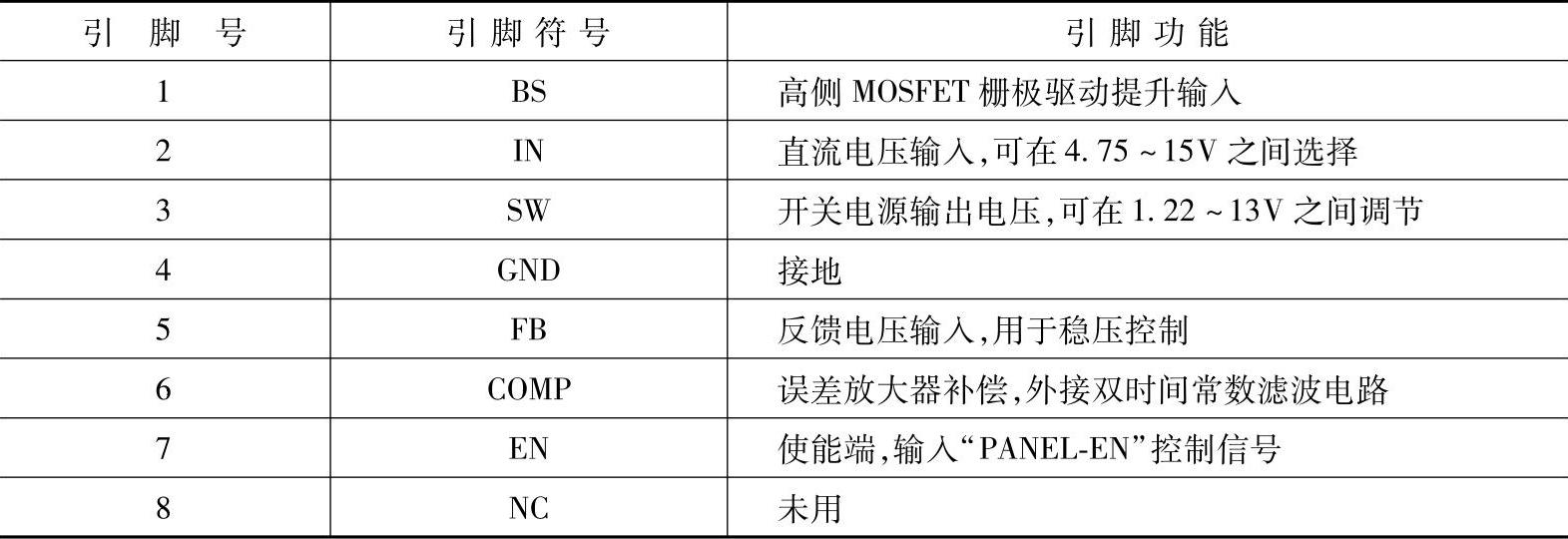

表4-6 N800（MP1410ES）引脚功能

在图4-9中，当加到N800（MP1410ES）⑦脚的“PANEL＿EN”控制信号为高电平时，IC内部的稳定比较器截止，电流比较器受控，M1、M2驱动输出5V电压，如图4-10所示。

由N800（MP1410ES）③脚输出的5V电压，再经D805钳位，C894、C889等滤波后，进入液晶屏电路。

2.N801（MP1410ES）5V直流电压变换输出电路

在康佳LC26AS12机型的DC-DC直流电压变换输出电路中，N801（MP1410ES）主要用于稳压输出5V电压，其电路原理图如图4-11所示，引脚功能见表4-6。但N801的⑦脚是受微控制器N001（W79E632）③脚输出的“STAND-BY”信号控制。有关工作原理参见本节中的N800（MP1410ES）PANEL上屏电压转换电路的相关介绍。

在图4-11中，由N801③脚输出的5V电压主要通过L800～L803分为5路供给负载电路。其中：

1）通过L800的U5V电压主要为VGA输入信号电路和DVI信号输入电路供电。

2）通过L801的＋5VA1电压主要为TV预中频放大电路供电。

3）通过L802的5VD电压，再经N805、N809稳压输出3.3V和经N806稳压输出＋3.3AVDD电压，以及经N808稳压输出2.5V电压、N807稳压输出＋1.8V电压，如图4-12所示。其中：

①3.3V电压除作为“VDDP”和“VDD-MPLL”为N504（MST61510A）的（66）、（162）、（182）脚和（204）脚供电外，还通过N807稳压输出＋1.8V电压，并作为“VDDC”为N504（MST61510A）的（63）、（79）、（131）、（156）、（173）、（185）、（795）脚供电；

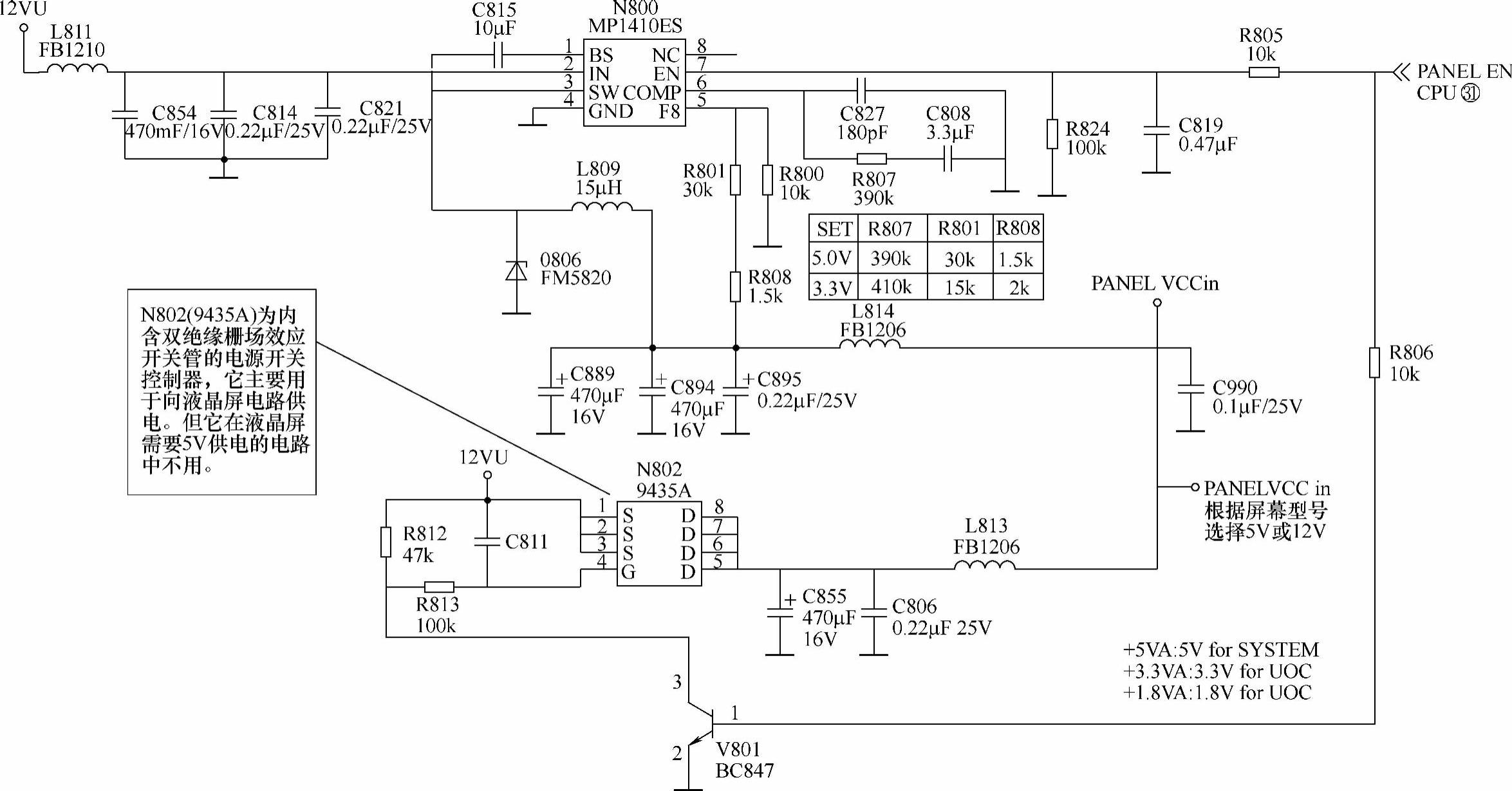

图4-9 N800（MP1410ES）/N802（9435A）PANEL上屏电压控制电路原理图

（注：该图仅供参考）

(www.daowen.com)

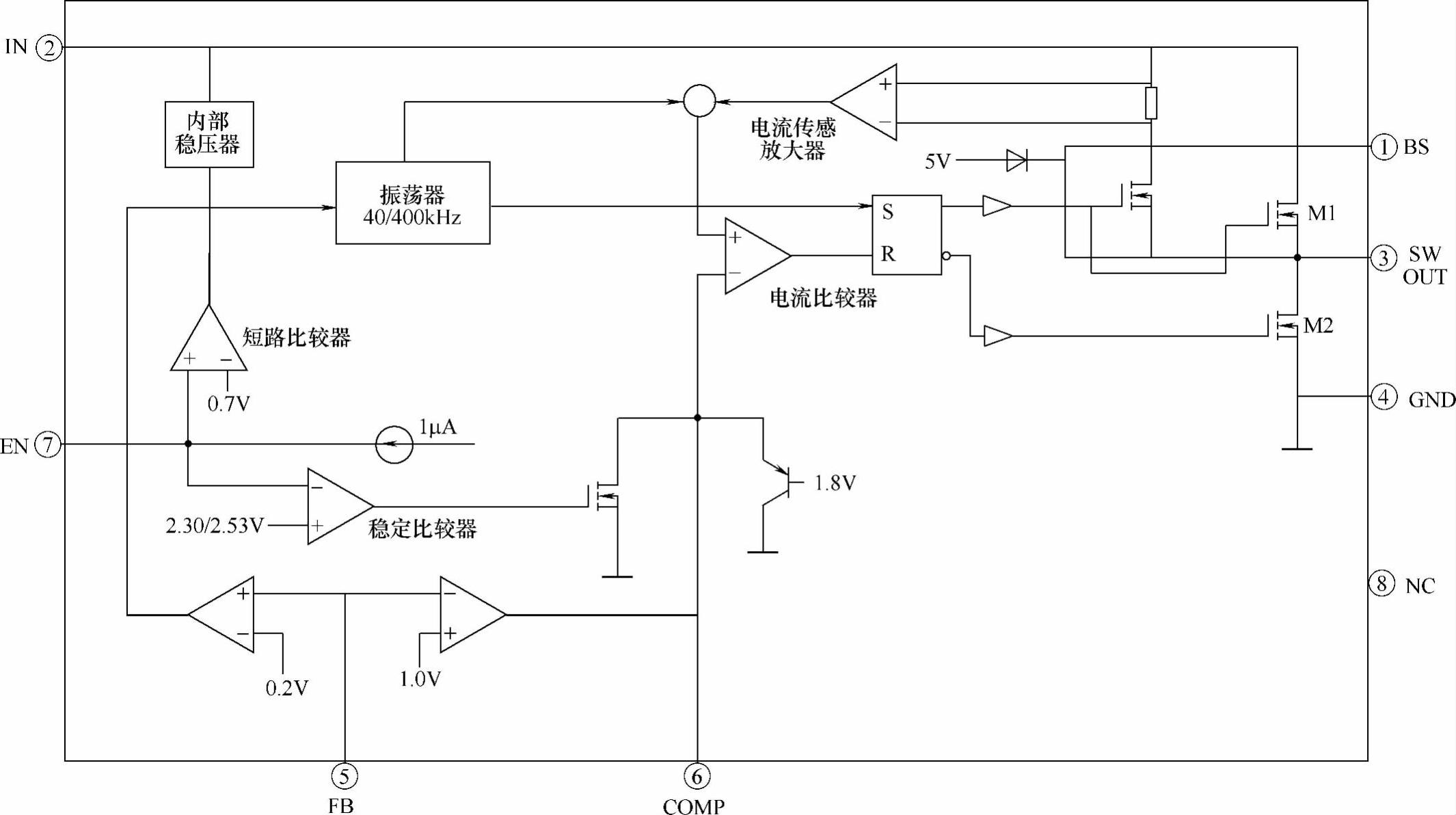

图4-10 N800（MP1410ES）内部方框结构示意图

（注：该图仅供参考）

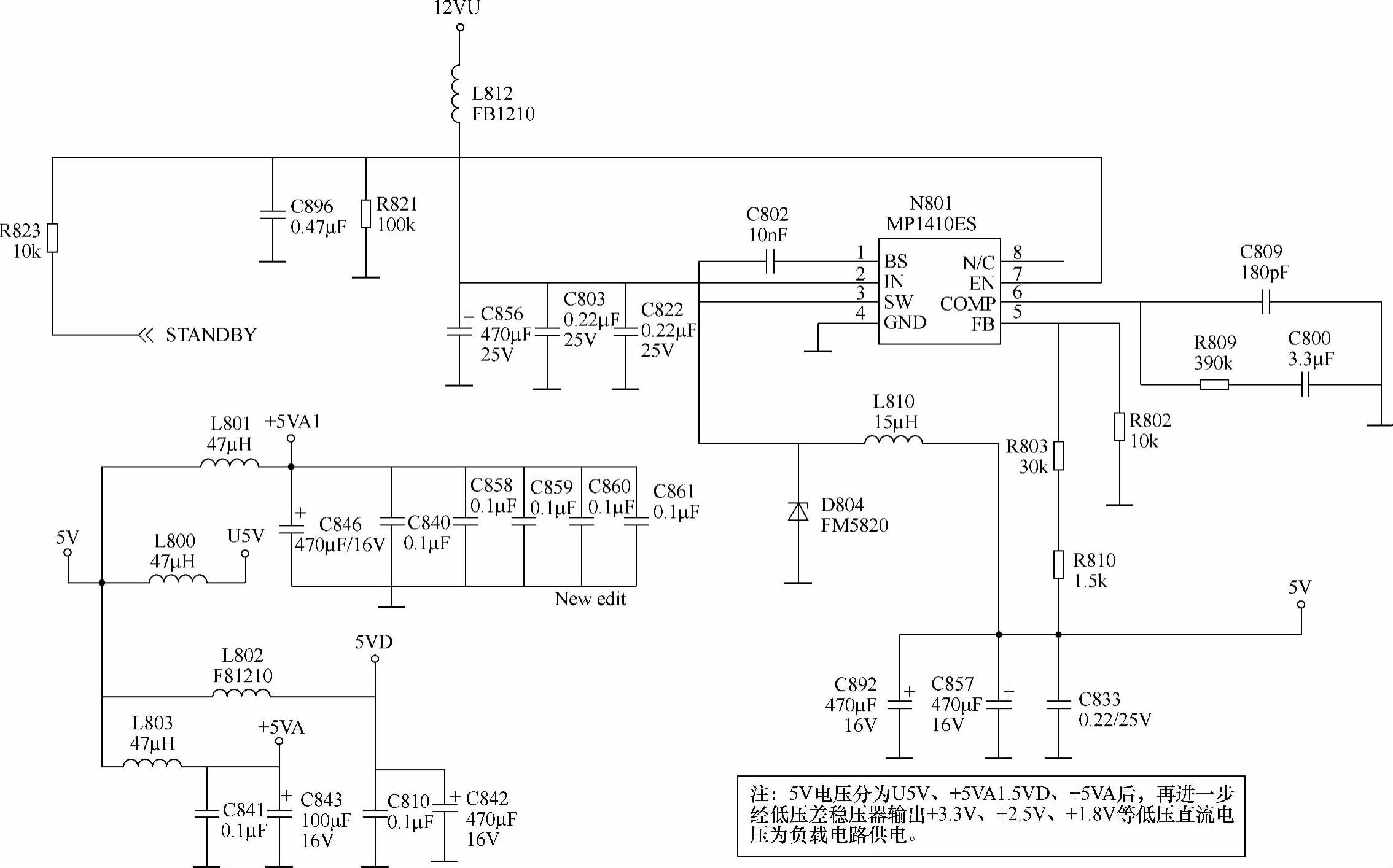

图4-11 N801（MP1410ES）5V直流电压变换输出电路原理图

（注：该图仅供参考）

②＋3.3AVDD电压主要分为AVDD-DVI、AVDD-PLL、AVDDA、AVDDPLL2为负载供电。

③＋2.5V电压主要作为＋2.5V-DMC和＋2.5V-DMQ为同步动态随机存储器供电，同时，还经过电阻分压形成＋1.25VRF电压作为同步动态随机存储器（49）脚的参考电压。

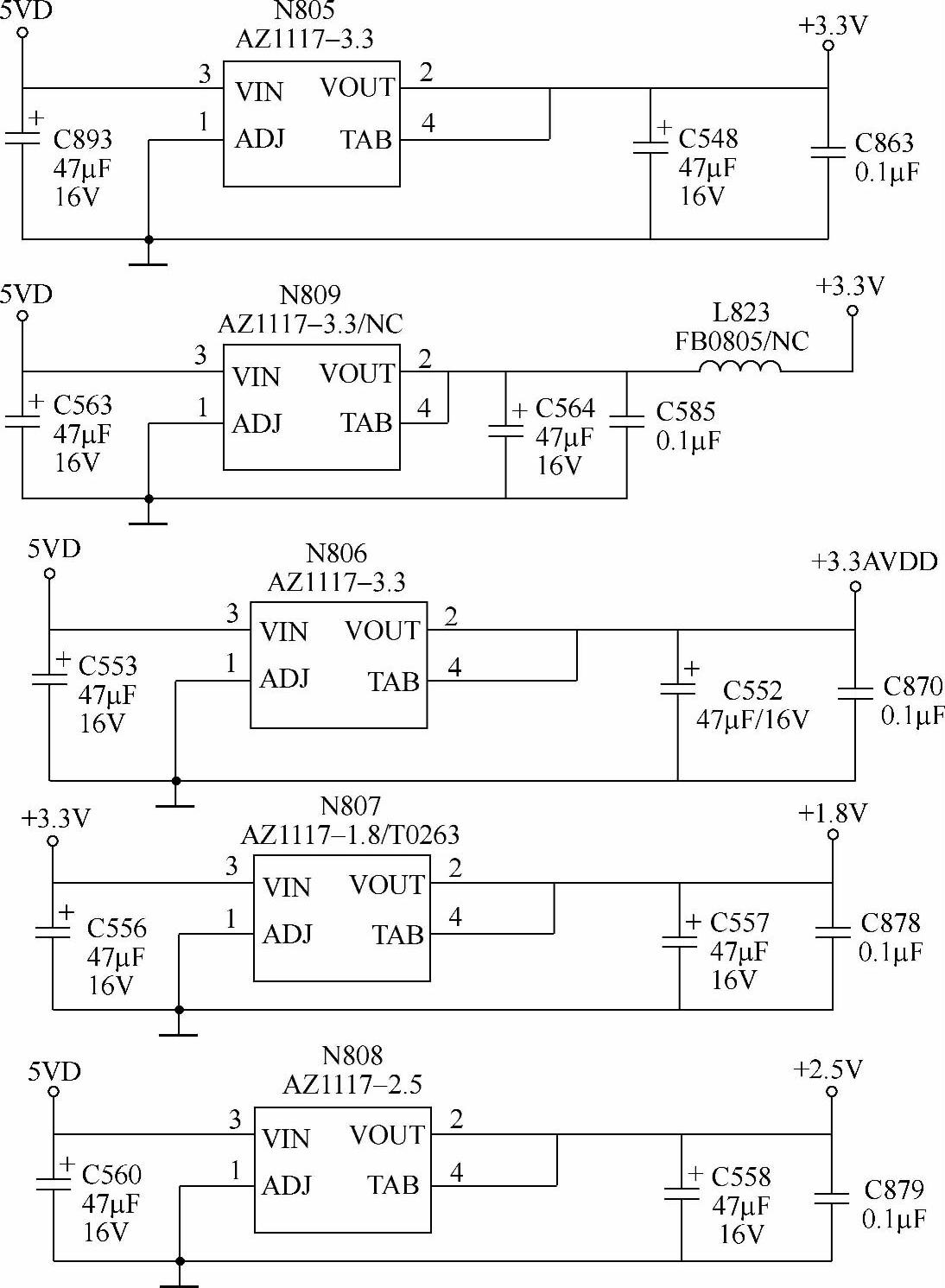

图4-12 5VD电压进一步稳压输出电路原理图

（注：该图仅供参考）

4）通过L803的＋5VA电压，主要为静音接口电路等供电。

3.N803（RC1117/3.3V）＋3.3VA直流电压变换电路

在DC-DC直流电压变换电路中，N803（RC1117/3.3V）为低压差稳压器，主要用于稳压输出＋3.3VA直流电压，其电路原理图如图4-13所示。

由N803稳压输出的＋3.3VA电压，主要为N401（TDA15063H1）的（125）、㊶、⑲、（124）、（122）、（120）、㉟脚供电。

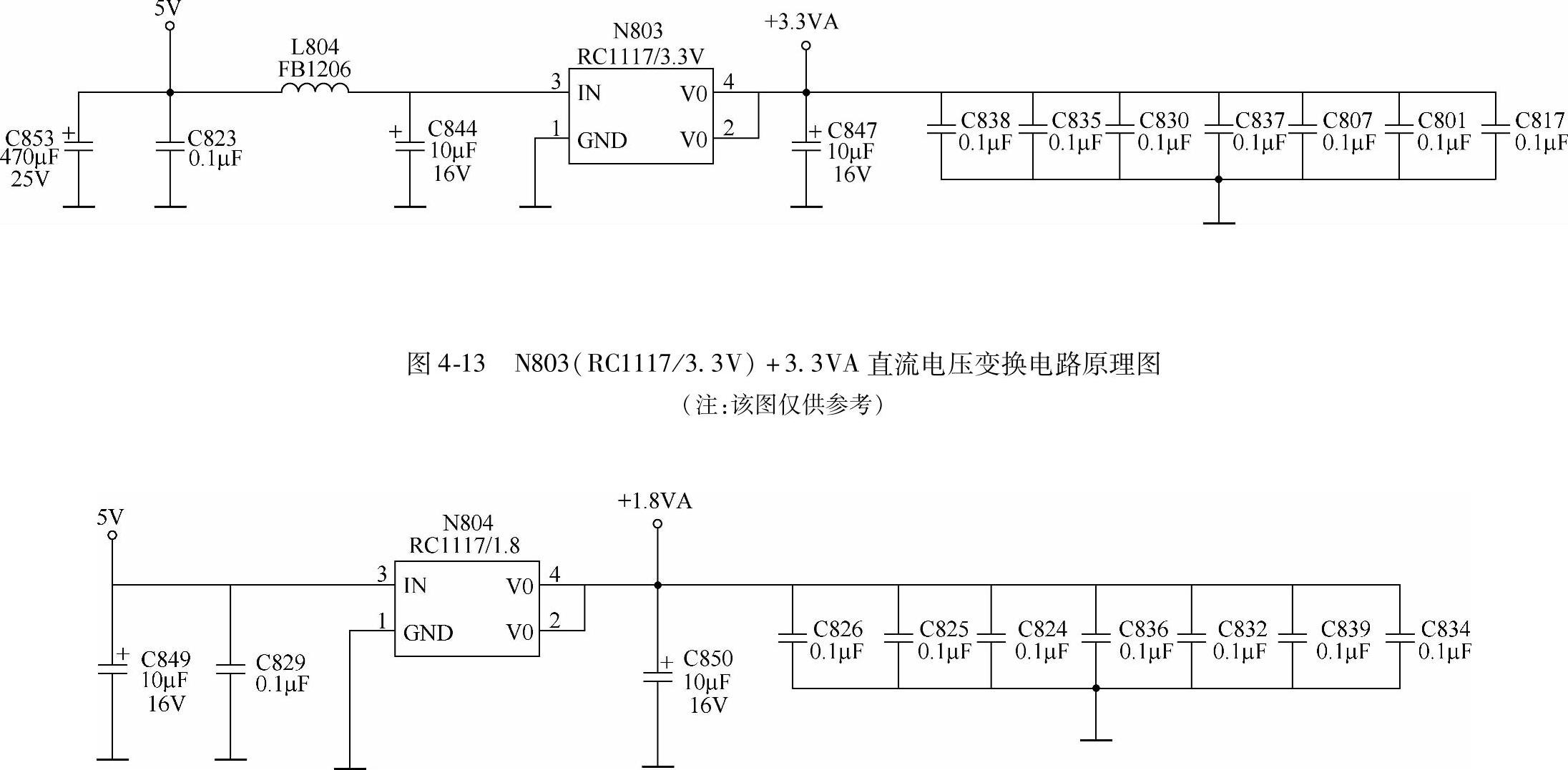

图4-14 N804（RC1117/1.8）＋1.8VA直流电压变换电路原理图

（注：该图仅供参考）

4.N804（RC1117/1.8）＋1.8VA直流电压变换电路

在DC-DC直流电压变换电路中，N804（RC1117/1.8）为低压差稳压器，主要用于稳压输出＋1.8VA直流电压，其电路原理图如图4-14所示。

由N804稳压输出的＋1.8VA电压，主要为N401（TDA15063H1）的⑪、（29）、⑫、⑤、（126）脚和（33）、（36）脚供电。
