在康佳LC26AS12机型中，＋24/＋12V主开关稳压电源主要由IC3（DLA001）、Q3、Q4、T1、IC502、D101、D101A、D201等组成，主要分为开关振荡电路、整流输出电路、稳压控制电路、过电压/过电流保护电路等几个部分。

1.开关振荡电路

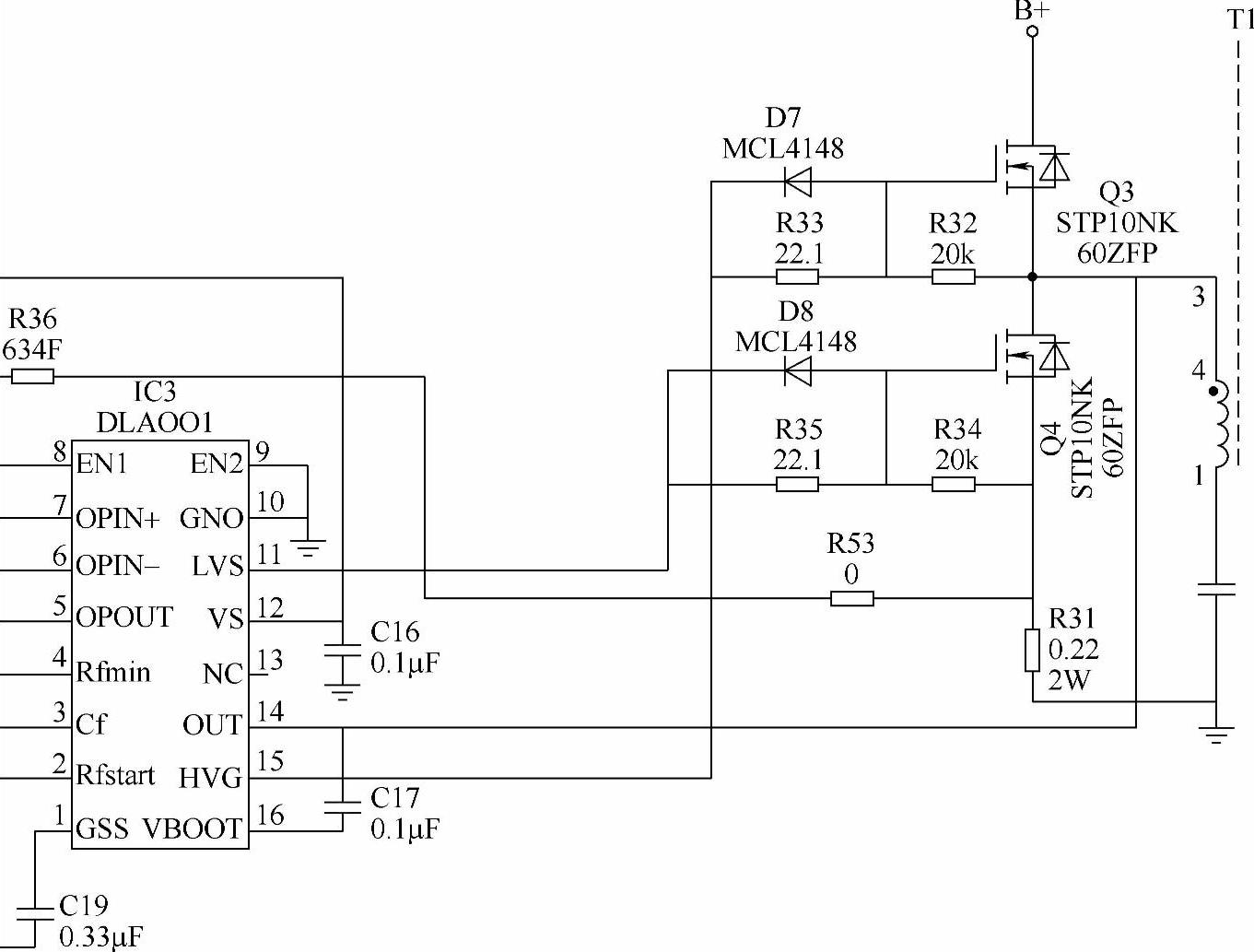

在＋24V/＋12V主开关稳压电源电路中，开关振荡电路主要由IC3（DLA001）、Q3、Q4、T1等组成，其电路原理图如图4-4所示。其中IC3（DLA001）是一种双通道可调同步降压开关电源控制器，其引脚功能见表4-4。

在图4-4中，加到Q3漏极电压为300V（B＋）时，IC3（DLA001）不工作，⑪、⑮脚无输出。只有在B＋电压为390V，并有“VCC-ON”电压加到IC3（DLA001）的⑫脚时，IC3的⑪、⑮脚才会有激励脉冲输出。其中“VCC-ON”电压是由IC2的⑦脚和Q7控制输出，其电路原理见图4-1。

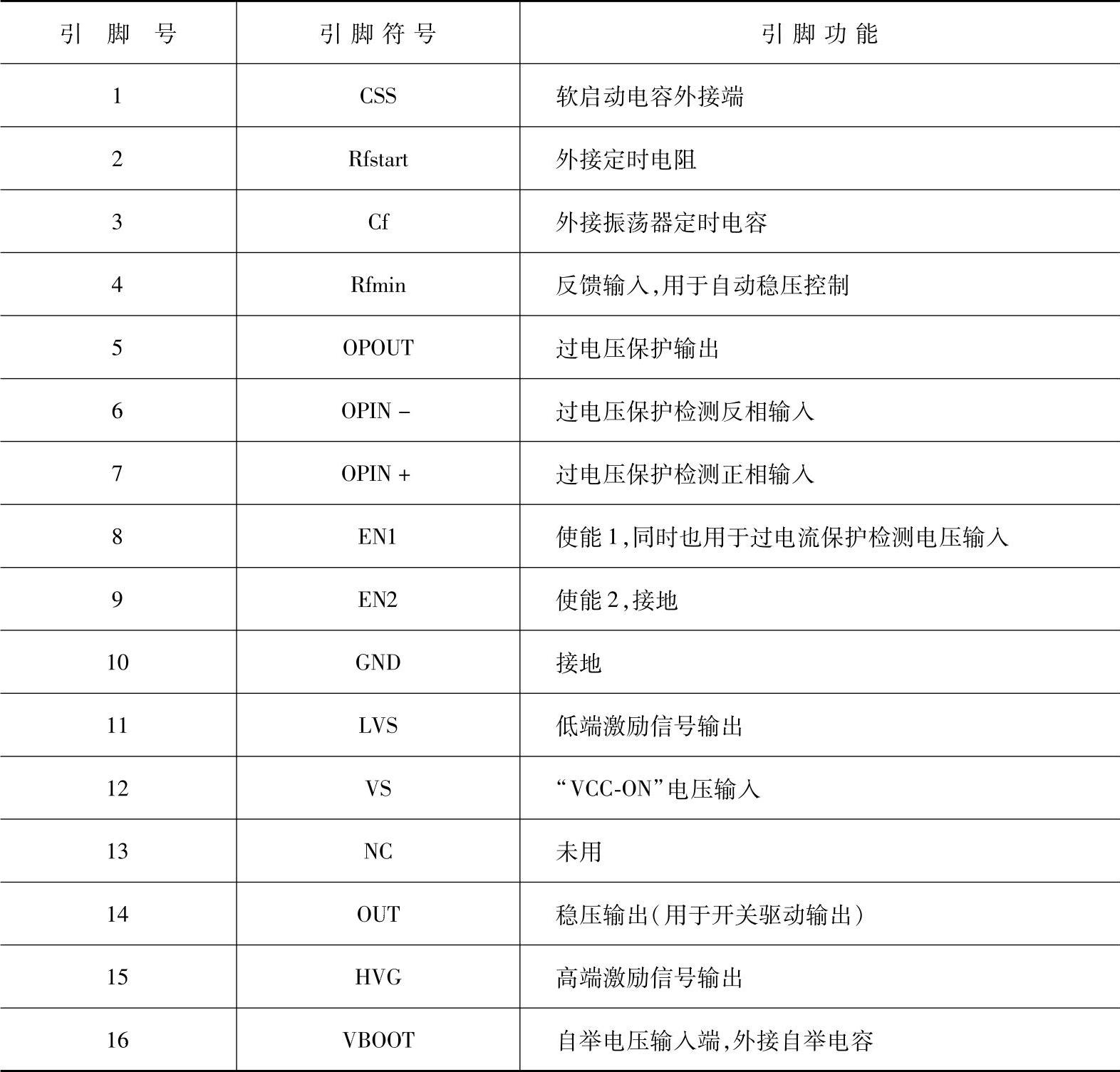

表4-4 IC3（DLA001）引脚功能

在图4-1中，IC2的⑤、⑥、⑦脚内接比较器，⑤脚为比较器的正相输入端，

⑥脚为反相输入端，⑦脚为比较器的输出端。在开机状态下，由于⑤脚有“VCC-ON”分压输入，而②脚有B＋的分压输入，故比较器呈高阻状态，⑦脚输出低电平，使Q7正偏导通，加到IC1⑧脚的“VCC-ON”电压通过D6和Q7的e、c极送入IC3的⑫脚，从而启动IC3开关振荡电路。有关IC3开关振荡的工作原理可参见前面其他章节中的相关介绍。

2.整流输出电路

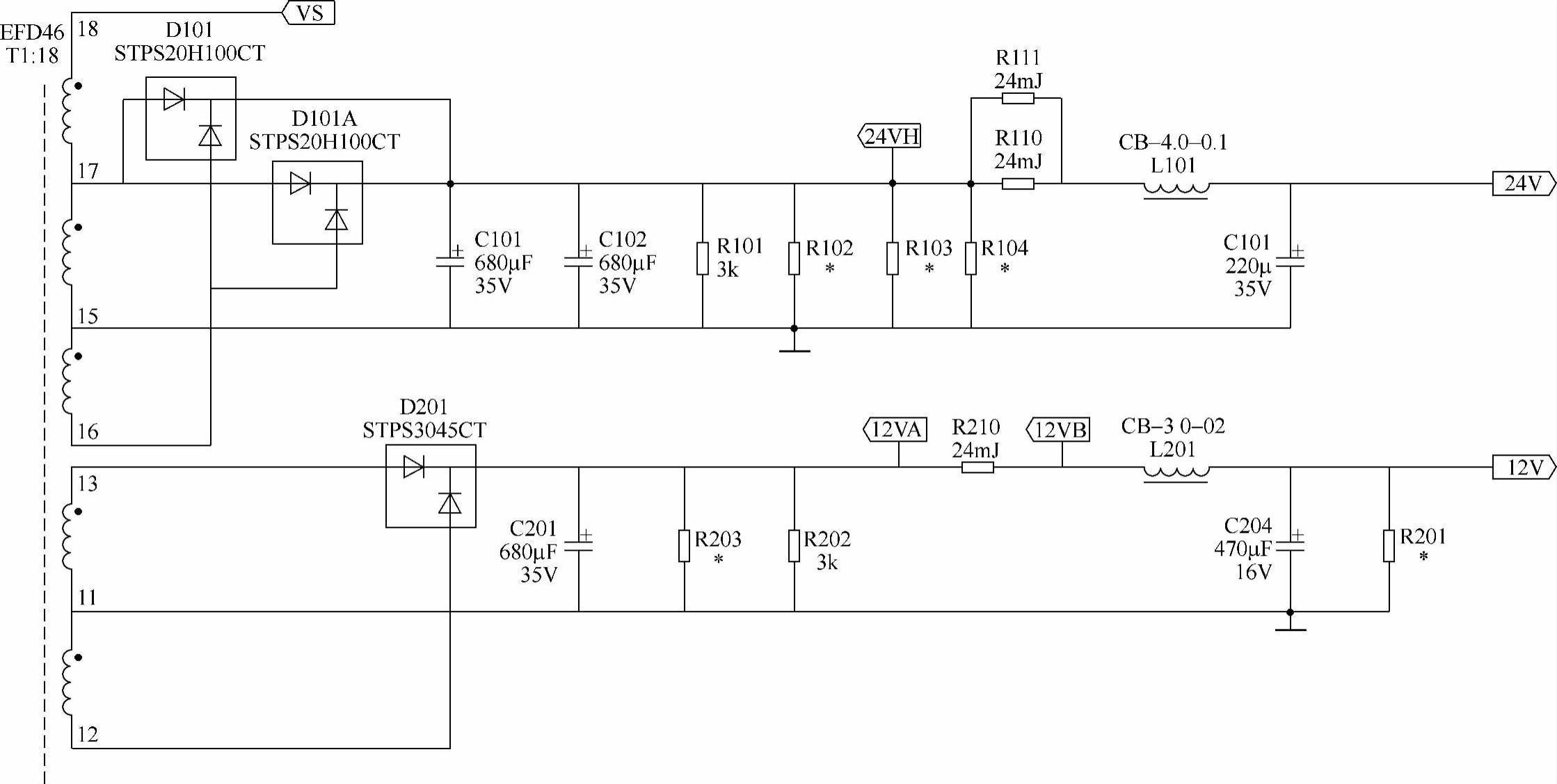

在＋24V/＋12V主开关稳压电源电路中，T1（EFD46）开关变压器的二次整流输出电路，主要由D101（STPS20H100CT）、D101A（STPS20H100CT）和D201（STPS3045CT）等组成，其电路原理图如图4-5所示。

图4-4 ＋24V/＋12V主开关稳

（注：该图仅

在图4-5中，T1开关变压器的⑰脚、13脚与图4-4中T1的④脚为同各端，在电源开关管截止时，其感应电压的极性为正。但在图4-5中D101和D101A组成两组并联式全波整流电路，D201用作单一的全波整流电路。在T1二次绕组中的感应电动势极性为⑰、⑫脚正时，D101、D101A上面的（横向）二极管整流输出24VH；D201上面的（横向）二极管整流输出12VA。当⑰脚⑫脚极性反转为负时，D101、D101A下面的（纵向）二极管整流输出24VH；D201下面的（纵向）二极管整流输出12VA。24VH经R110、R111、L101和C101滤波后形成24V电压，为负载电路供电；12VA经R210、L201和C204滤波后形成12V电压，为负载供电。

3.稳压控制电路

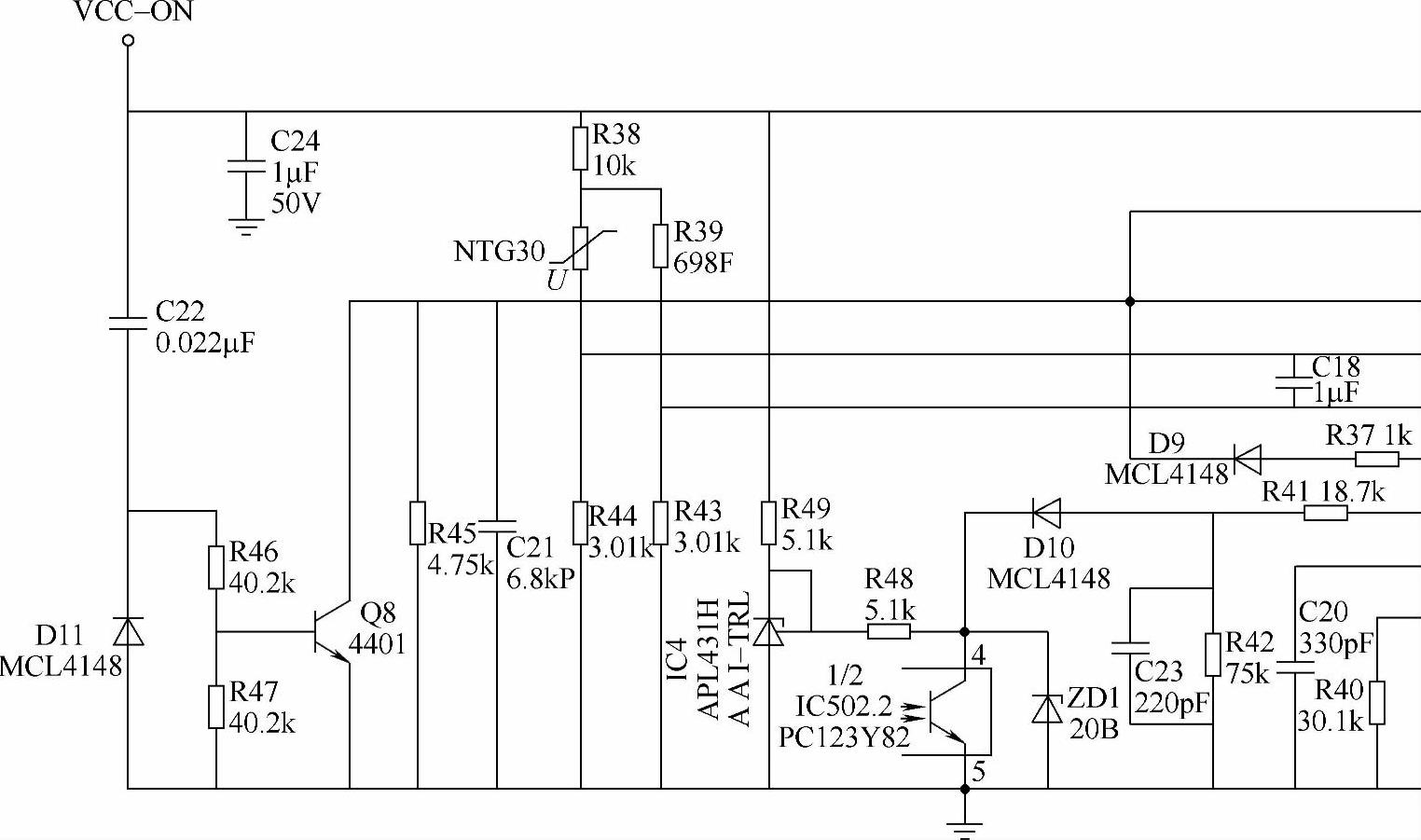

在＋24V/＋12V主开关稳压电源电路中，稳压控制电路，主要由IC502、IC501等组成，其电路原理图如图4-6所示。其中IC502（PC123YB2）为光耦合器，其二次部分电路见图4-4。

压电源中开关振荡电路原理图

供参考）(www.daowen.com)

在图4-6中，当24V或12V电压波动时，通过IC501自动调节，可使IC502的导通电流发生变化，进而改变IC3的④脚电压，同时也通过调整IC4（APL431H）的电阻值去改变加到IC3⑫脚电压，从而通过IC3内部电路自动调整⑪、⑮脚输出脉冲的占空比，最终现稳压控制的目的。

4.过电压/过电流保护电路

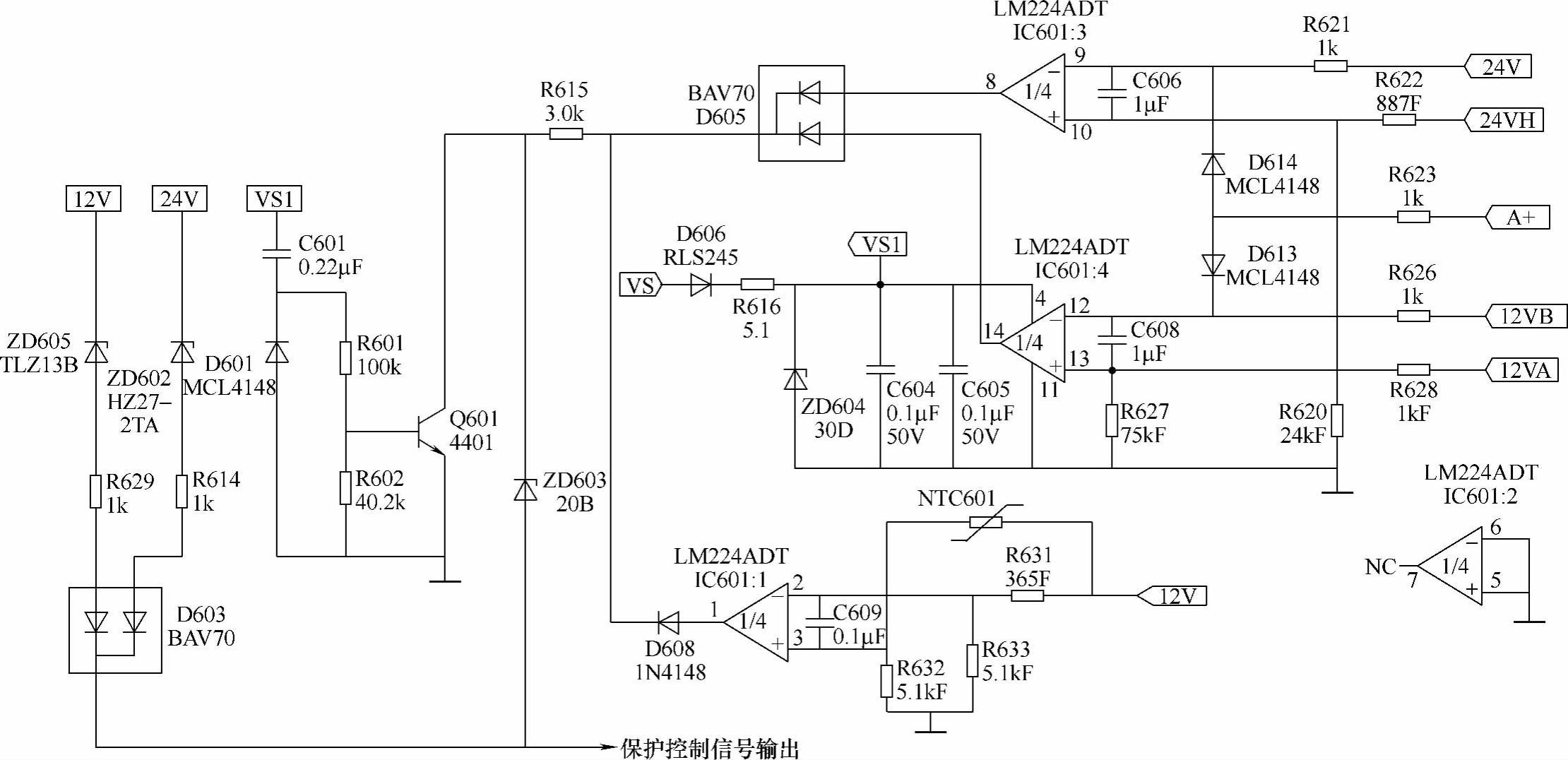

在＋24V/＋12V主开关稳压电源中，过电压/过电流保护电路，主要由IC601（LM224ADJ）四比较器集成电路及ZD602～ZD605等组成，其电路原理图如图4-7所示。

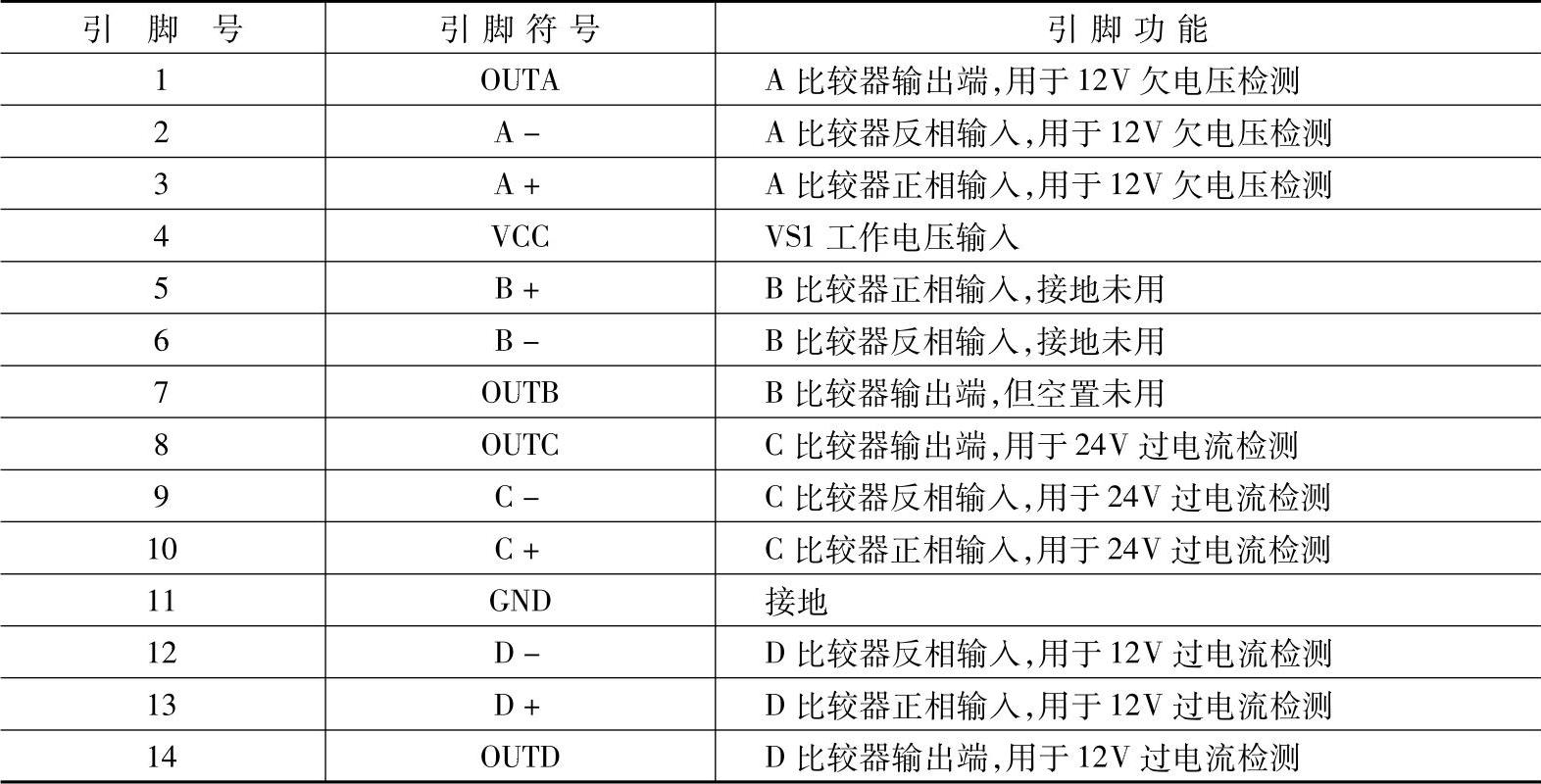

在图4-7中，IC601（LM224ADT）是一种正极性比较器，其引脚功能见表4-5。其中C比较器，即IC601的⑧、⑨、⑩脚用于24V过电流保护，当图4-5中D101、D101A整流输出的24V电压负载短路或严重过电流时，通过R110、R111的电流会增大，其两端电压上升，加到图4-7中IC601的⑩脚电压（24VH）将高

图4-5 ＋24V/＋12V开关稳压电源中的二次整流输出电路原理图

（注：该图仅供参考）

于加到⑨脚的24V电压，从而使C比较器导通，并由⑧脚输出高电压。在图4-5中，T1（EFD46）开关变压器二次绕组⑧脚，在正常工作时输出VS加到图4-7中的D606正极端，经整流和ZD604（30D）稳压后，形成VS1电压为IC601④脚供电，同时通过C601使Q601处于导通状态。但当24V电压发生严重过电流时，VS1电压也会下降，从而使Q601转为截止，ZD603负极端不受影响。此时，由IC601⑧脚输出的高电压使ZD603反向击穿导通，形成保护控制信号加到图4-3中Q603（P0102BL）的G极，使Q603导通，将R608输出电压旁路，使IC903截止，从而形成待机保护。

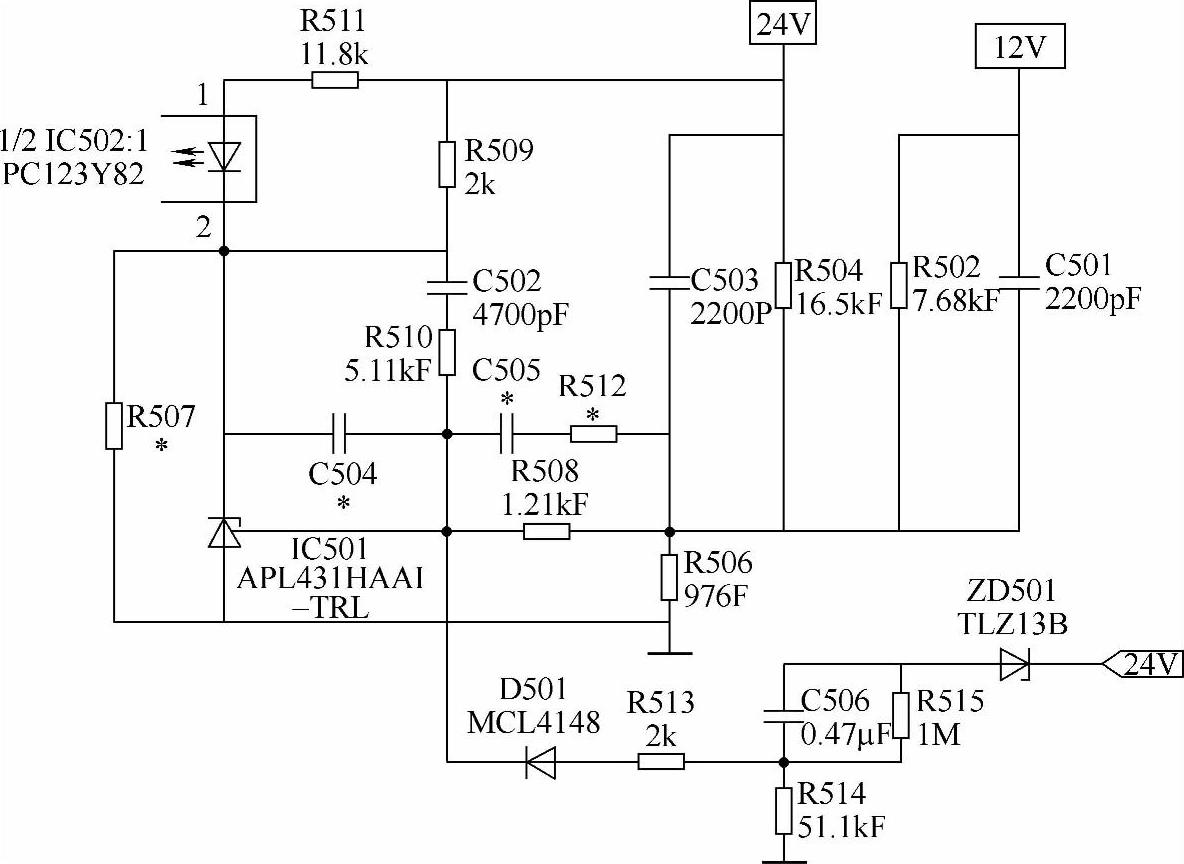

图4-6 ＋24V/＋12V开关稳压电源中的稳压控制电路原理图

（注：该图仅供参考）

在图4-7中，IC601的⑫、⑬、⑭脚（即D比较器）用于12V过电流保护，其工作原理与24V过电流保护相同，这里就不再赘述。

在图4-7中，ZD605（TLZ13B）、ZD602（HZ27-2TA）分别为13V稳压二极管和27V稳压二极管，用于12V、24V过电压检测，以实现12V、24V过电压保护。当12V或24V电压超过13V或27V时，ZD605或ZD602将反向击穿导通，形成保护控制信号，加到图4-3中Q603的G极，从而形成待机保护。
