IC2(UCC28051)功率因数校正电路优化方案

康佳LC26AS12机型中,功率因数校正电路主要由IC1(UCC28051)、Q1、Q2、Q9等组成,其电路原理图见图4-1。但在图4-1中IC1(UCC2805)的工作电压“VCC-ON”是由IC2(UCC28051)控制输入的。

1.VCC-ON开关控制电路

在图4-1中,IC2(型号不详)是一种反极性双比较器集成电路,其引脚功能见表4-2。

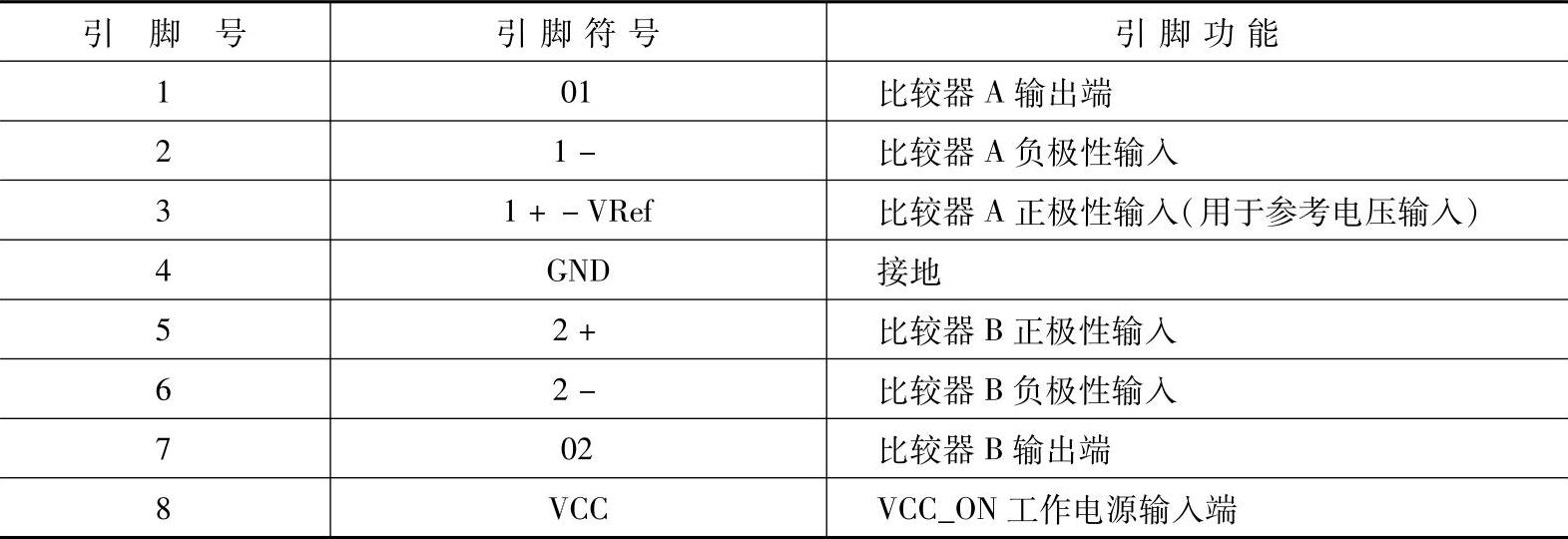

表4-2 IC2引脚功能


注:在随机图样中IC2标注型号为UCC28051。

在图4-1中,由交流输入电路引出的支路电压,通过R1、R2、D2全波整流输出后,再经R18加到Q6的基极,使Q6导通,由图4-2中Q901输出的“VCC-ON”电压(约15V),经Q6的c、e极和R16、R17加到IC2的②脚,使A比较器反偏截止,IC2①脚输出低电平,使Q5导通,“VCC-ON”电压通过Q5的e、c极加到IC1的⑧脚,从而使IC1启动工作。

2.功率因数校正输出电路

在图4-1中,IC1(型号不详)为功率因数校正控制集成电路,用于驱动Q1、Q9功率输出管,是功率因数校正电路中的核心器件,其引脚使用功能见表4-3。

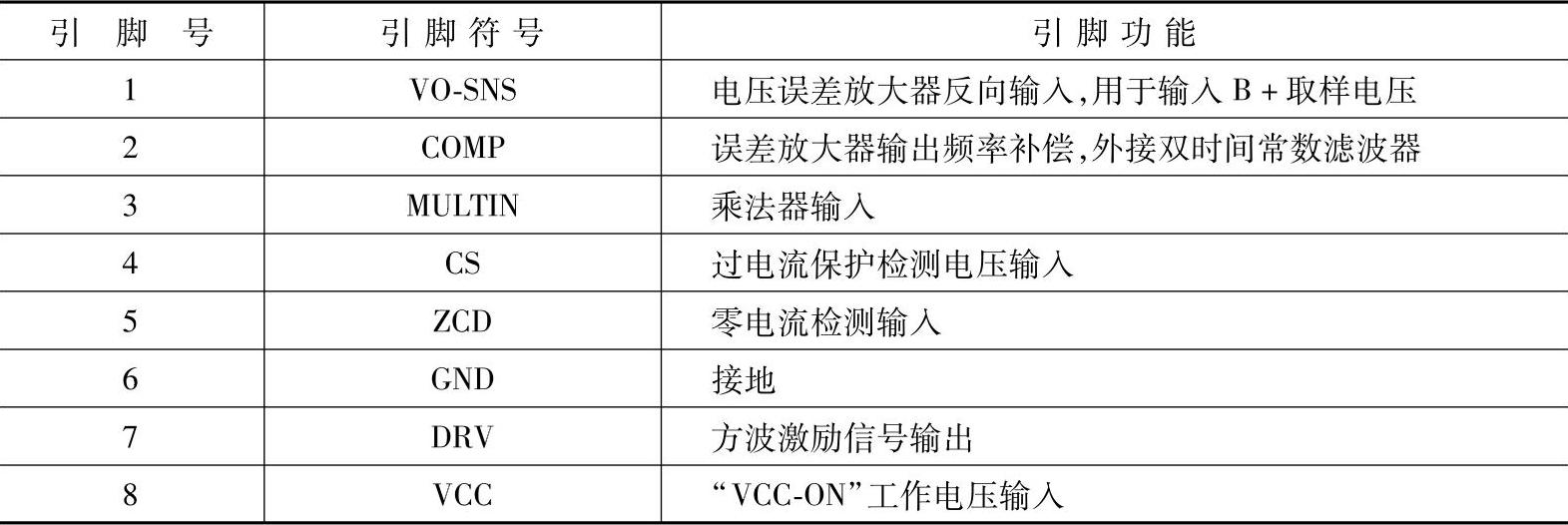

表4-3 IC1引脚功能


注:在随机图样中IC1标注型号为UCC28051。

在图4-1中,当IC1⑧脚有“VCC-ON”电压输入时,IC1的⑦脚便有PWM调宽脉冲输出,经Q2开关控制后,推动Q1、Q9工作在开关状态。当IC1的⑦脚输出高电平时,Q2截止,激励信号通过D4、R6、R52使Q1、Q9导通;当IC1的⑦脚输出低电平时,Q2导通,D4的输出信号被弯路,Q1、Q9截止。

在图4-1中,当刚开机使Q1~Q9处于导通状态时,BD1整流输出的300V电压经CP-3220-LP4011→Q1、Q9→R7、R8、R9→地构成回路,并在CP-3220-LP4011的1~6一次绕组中产生1端正、6端负的感应电动势。当Q1、Q9转为导通时,CP-3220-LP4011中的感应电动势极性反转,并与BD1整流输出电压叠加,通过D1向负载电路供电,同时也向C3(120μF/450V)电解滤波电容充电,并在其两端形成约400V的提升电压,以使其在D1截止时,继续为负载供电。

因此,在图4-1中,CP-3220-LP4011、D1、C3就主要起B+电压提升作用。

3.保护电路

在图4-1中,功率因数校正电路设有过电压、欠电压、过电流等多种保护功能。

(1)过电压保护(www.daowen.com)

过电压保护主要是对B+电压过高的一种保护,它主要由IC1的①脚和外接取样电路来完成。当B+电压升高时,通过R20A、R20B、R20C、R21、R50、R24分压加到IC1①脚的取样电压也升高,经IC内部误差放大等处理后,使IC1⑦脚输出脉冲的占空比减小,Q1、Q9的导通时间缩短,从而使B+输出电压下降。但当B+电压过高时,通过取样电路,将使IC1⑦脚无输出,从而起到过电压保护作用。

(2)欠电压保护

欠电压保护主要是对市网电压过低的一种保护,它主要是由D2整流输出电压控制IC1③脚内部的乘法器来完成。当市网电压过低时,IC1③脚电压下降,IC1内电路动作,使IC1⑦脚无输出,从而起到市网电压欠电压保护的作用。

(3)过电流保护

过电流保护主要是对Q1、Q9开关管发生电流过大的一种保护,它主要是由取自Q1、Q9源极限流电阻上的两端电压,去控制IC1④脚内电路来完成。当Q1、Q9的导通电流过大时,在R7、R8、R9两端形成的电压降也较大,通过R11加到IC1

④脚电压上升,IC内电路的过电流保护功能动作,从而使IC1⑦脚无输出,起到过电流保护作用。

(4)零电流检测保护

零电流检测保护主要是针对开关管是否完全截止的一种保护,它主要由CP-3220-LP4011升压变压器的4~3二次绕组产生的感应电动势控制IC1⑤脚内电路来完成。当电源开关管不完全截止时,升压变压器的4~3二次绕组中就仍然有感应电动势。IC1⑤脚电压就不为零,IC1⑦脚无输出,起到零电流检测保护作用。直到电源开关管完全截止,且升压变压器4~3二次绕组中的零感应电动势(即IC1⑤脚为零电压)时,IC1⑦脚才开始有激励脉冲输出。了解知识

场效应晶体管(FieldEffectTransistor,FET)

场效应晶体管是一种输入电压控制器件,其主要优点有

1)由于FET是依靠多数载流子工作的器件,没有少子存储效应,故特别适于高频和高速工作。

2)FET在大电流工作状态下,具有负的温度系数,即温度升高时,工作电流下降(主要是由于材料的迁移率μ是负温度系数决定的),因此,可以避免热不稳定性二次击穿。

3)由于FET中可以不包含PN结,因而可以采用高迁移率的材料(如砷化镓)来获得工作效率很高的器件,同时也可利用禁带宽度较宽的材料获得高温工作器件。

4)FET的输入阻抗高,实际上不需输入电流。

5)FET基本上是一种平方律或线性器件,因此信号之间的互调和交叉调制很小。

场效应晶体管在平板电视机的供电源系统中得到普遍应用。场效应晶体管主要分为结型场效应晶体管(JFET)、肖特基场效应晶体管(MESFET)和绝缘栅场效应晶体管(MOSFET)三大类,而每一类场效应晶体管都有不同的结构形式和不同的使用要求。这一点在实际维修时需要引起注意。
