在康佳LC26AS12机型中，＋5VSB待机开关稳压电源电路主要由IC901（ICE3B1065）、T901、IC902、IC903、Q904等组成，其电路原理图如图4-2所示。它主要分为开关振荡、整流输出、自动稳压、待机控制等几部分电路。

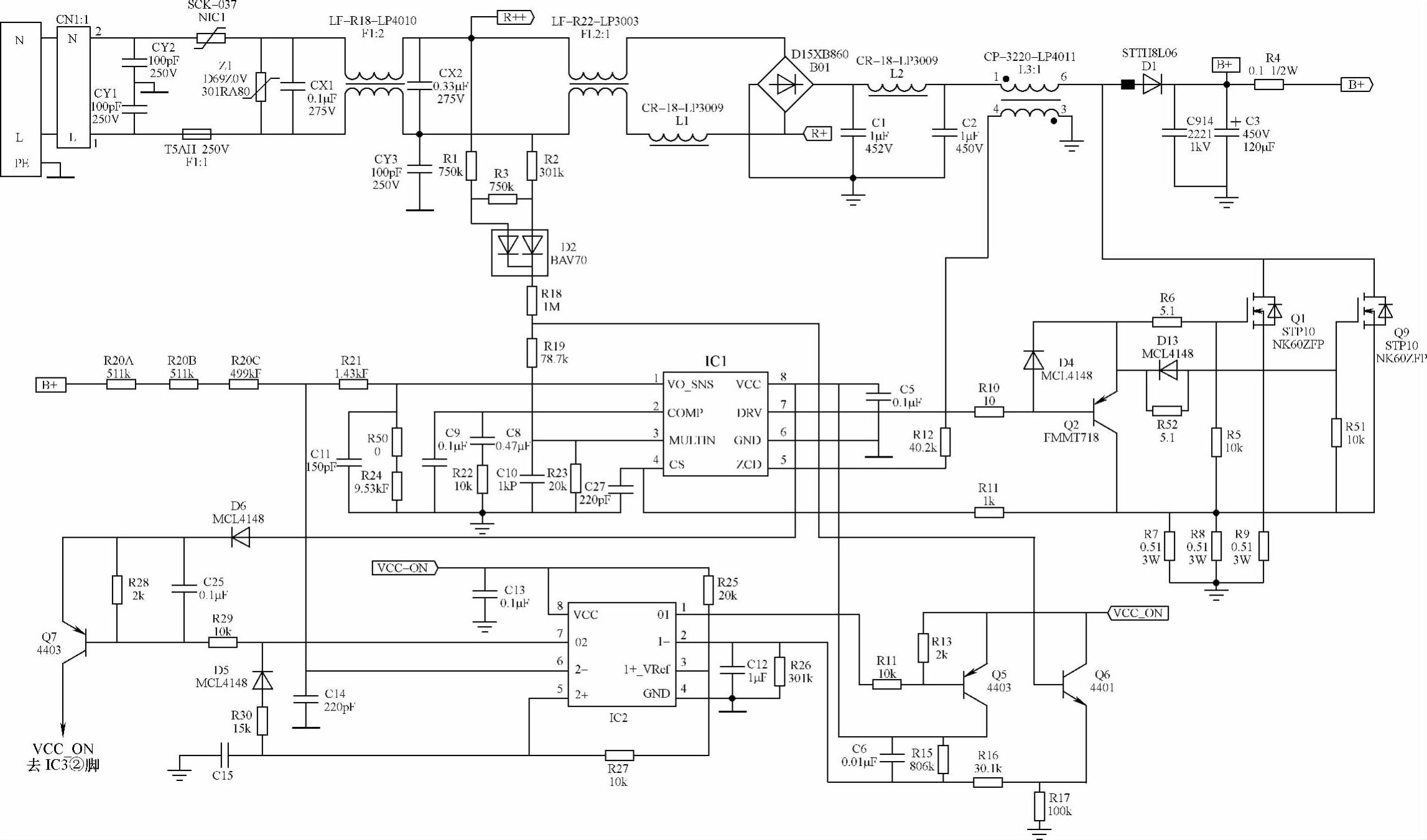

图4-1 交流输入滤波、全桥整流输出及功率因数校正电路原理图

（注：该图仅供参考）

1.开关振荡电路

在图4-2中，开关振荡电路主要由IC901和T901的4～5一次绕组等组成，其中IC901是一种内含MOSFET的电源控制器，其引脚功能见表4-1。当图4-1中的BD1（D15XB60）有300V整流电压输出时，便通过D1、T901的4～5一次绕组首先加到IC901的⑤脚，同时，由图4-1中输出的通过R901、R902、R903、R906、D903为IC901的①脚提供启动电压，从而使IC901内部的MOS-FET导通，T9014～5一次绕组中有电流通过，并感应出4脚正、5脚负的电动势。但随着加到电源开关管栅极的方波激励脉冲的平顶期结束，T9014～5一次绕组中的感应电动势极性反转、并在开关管截止期间通过二次绕组向负载泄放，同时也向二次整流输出电路中的滤波电容充电，使T901中的磁场能转换为电场能。当加到开关管栅极的下一个方波激励脉冲的平顶期到来时，电源开关管又重新导通，重复上述过程，从而形成开关振荡。因此，在图4-2中，IC901和T901 4～5一次绕组形成的开关振荡，就主要由IC901内部的PWM调宽脉冲电路输出的方波激励信号决定。

在图4-2中，IC901启动工作后，其工作电压就由D905整流输出和ZD903、ZD904稳压供给。其中，ZD903为3V稳压二极管，主要用于供电导通控制，当供电压不足时，ZD903截止，切断供电压电路；ZD904为20V稳压二极管，主要用于钳位和稳压控制。

2.整流输出电路

在图4-2中，整流输出电路主要由D951、C951、C952、C953、C955及ZD951等组成，其整流输出电压为5V，主要作为“＋5VSb”为微控制器及待机控制等电路供电。其中D951（STPS10L60CFP）为双整流二极管；C957、R958组成保护电路，用于吸收尖峰脉冲电压，以避免D951被击穿损坏；ZD951（1N5919）为5.6V稳压二极管，主要超钳位保护作用，以避免D951整流输出的＋5V电压过高。

3.自动稳压控制电路

在图4-2中，自动稳压控制电路主要由IC902（PC123YB2）、IC951（APL431HAA1-TRL）等组成，它构成了一个自动的稳压环路。当“＋5VSb”电压升高时，通过R953、R956取样电路及IC951（APL431HAA1-TRL为灵智器件）使IC902的导通电流增大，IC901②脚输入的反馈电压下降，IC内部的电源开关导通时间缩短，从而使“＋5VSb”输出电压下降，起到自动稳压控制作用。

当“＋5VSb”电压下降下时，上述过程相反，起到自动稳压控制作用。

4.待机控制电路

在该机中，待机控制电路主要由Q605、Q604等组成，其电路原理图如图4-3所示。其中，待机控制输出信号主要是通过IC903加到Q902的基极。但加到Q605栅极的待机控制信号（PSON）是由N001（W79E632）的③脚输出（STANDBY）的。(www.daowen.com)

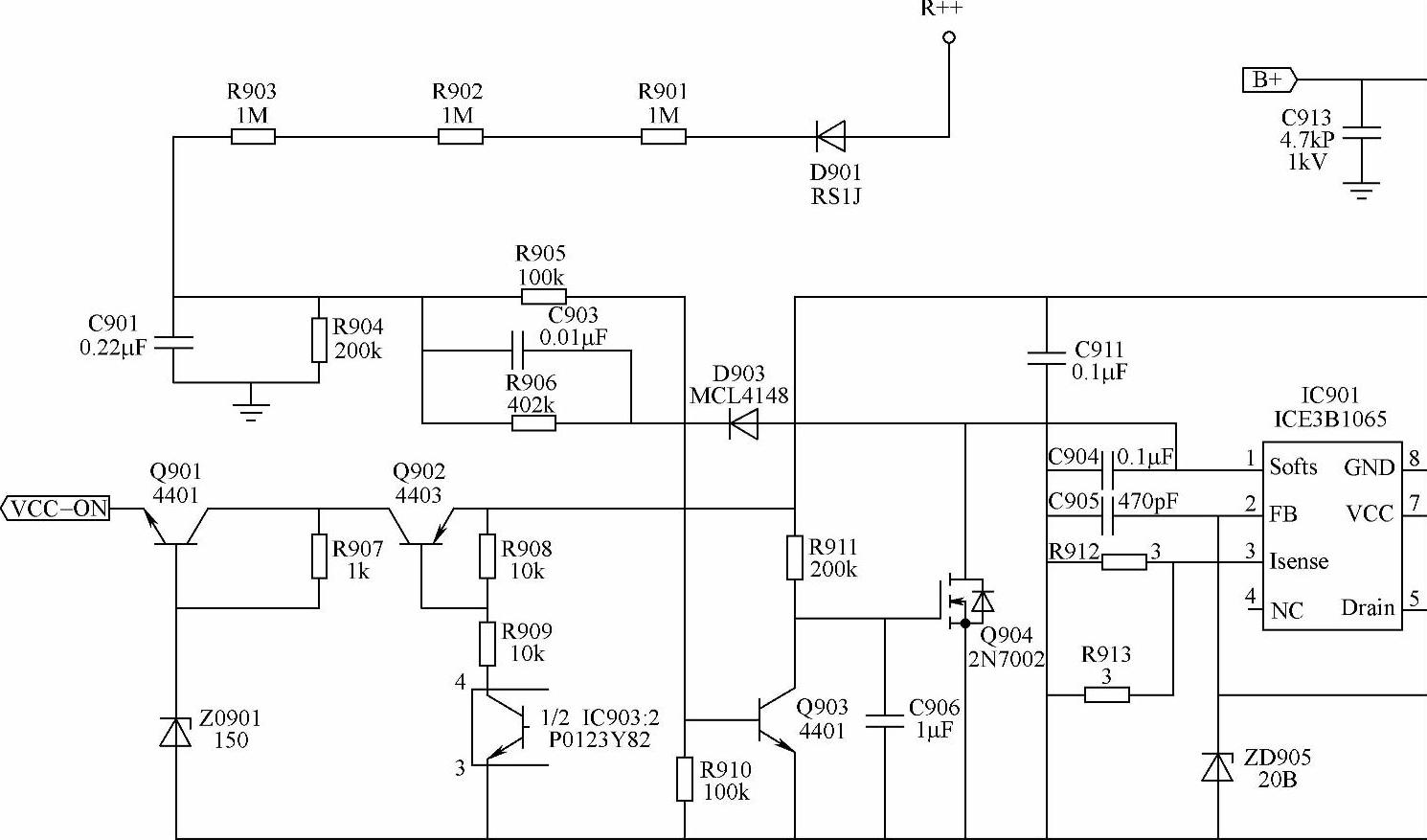

图4-2 IC901（ICE3B1065）＋5VSB

（注：该图仅

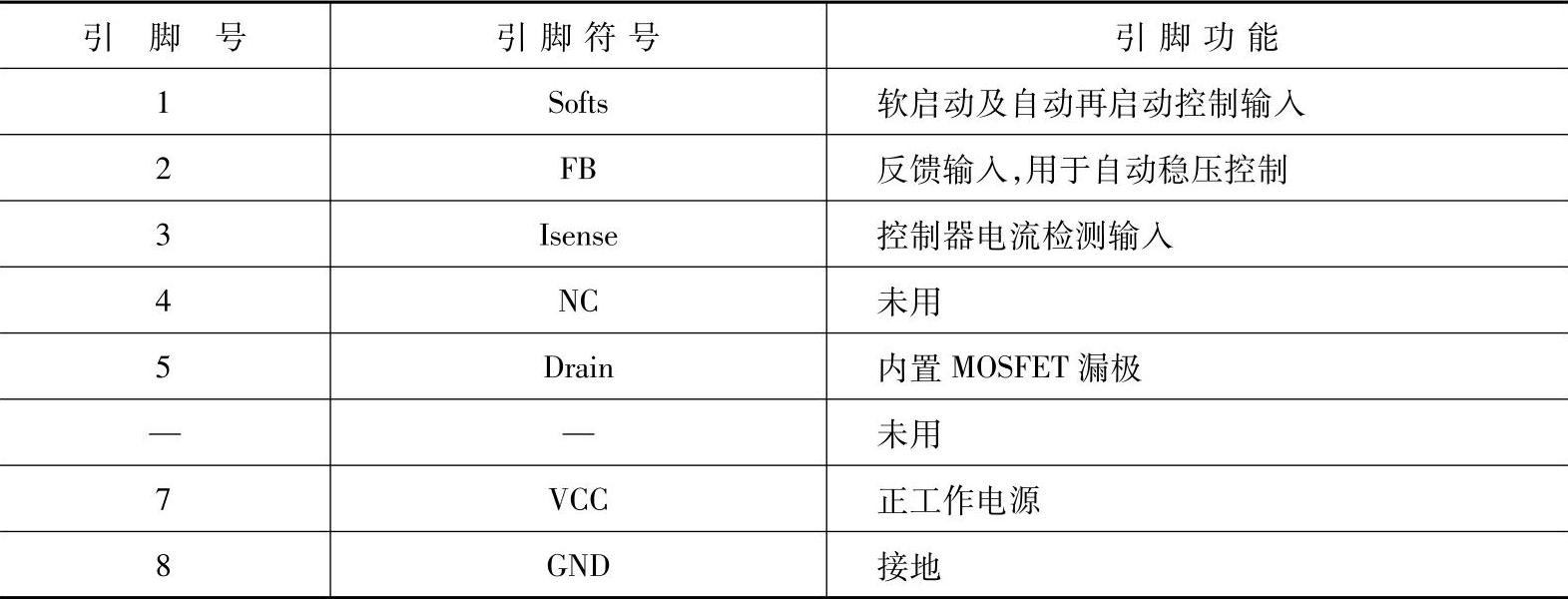

表4-1 IC901（ICE3B1065）引脚功能

当加到Q605栅极的“PSON”信号为高电平时，Q605导通，Q604导通，＋5VSB电压通过Q604的e、c极→R608→IC903→地构成回路，并使IC903的1、2脚内接发光二极管发光，IC903次级4、3脚内接光耦晶体管导能，使Q902基极电位下拉，Q902正偏导通，Q901导通，并输出VCC-ON（约15V）电压，为功率因数校正电路和＋12V/＋24V主开关稳压电源供电。整机供电系统进入准工作状态。

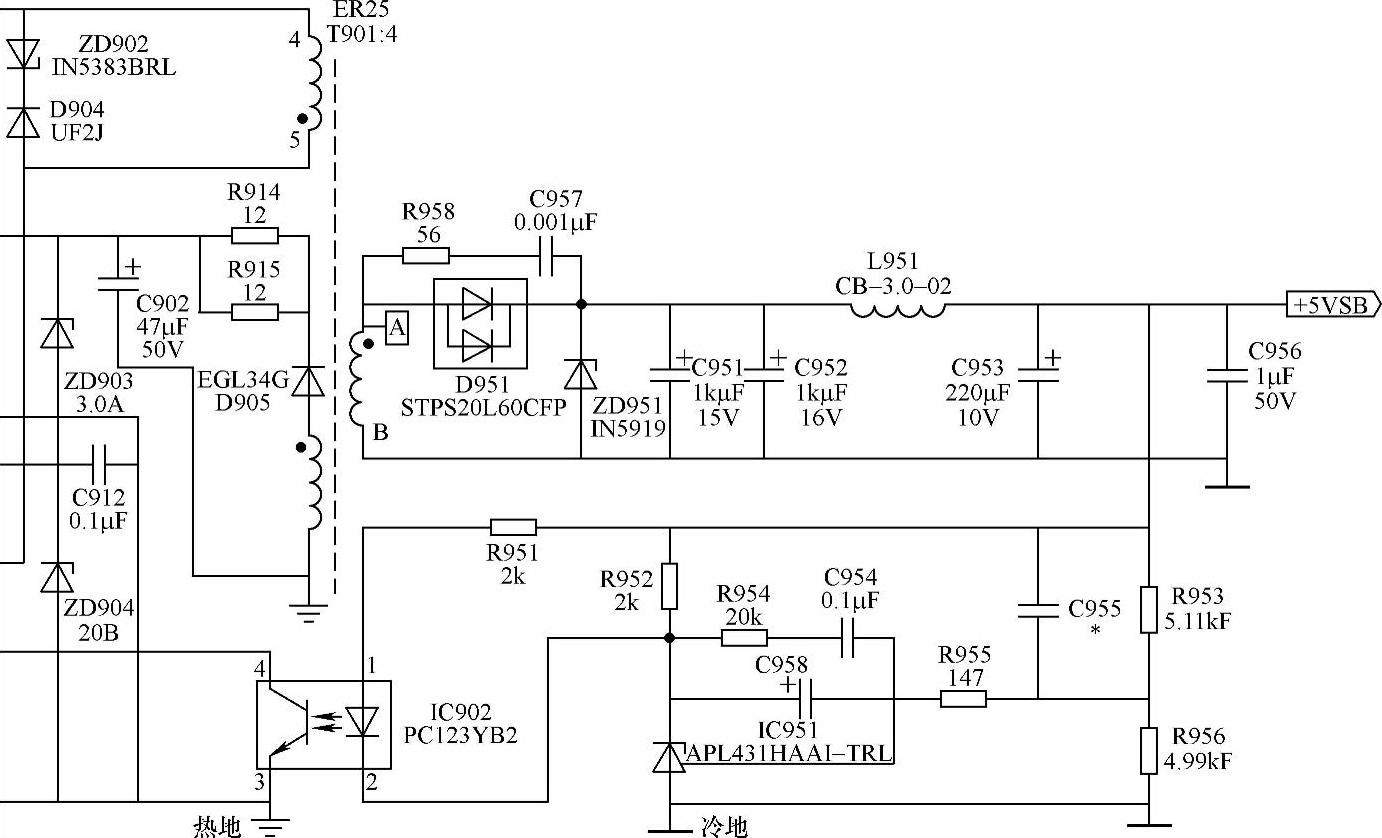

待机开关稳压电源电路原理图

供参考）

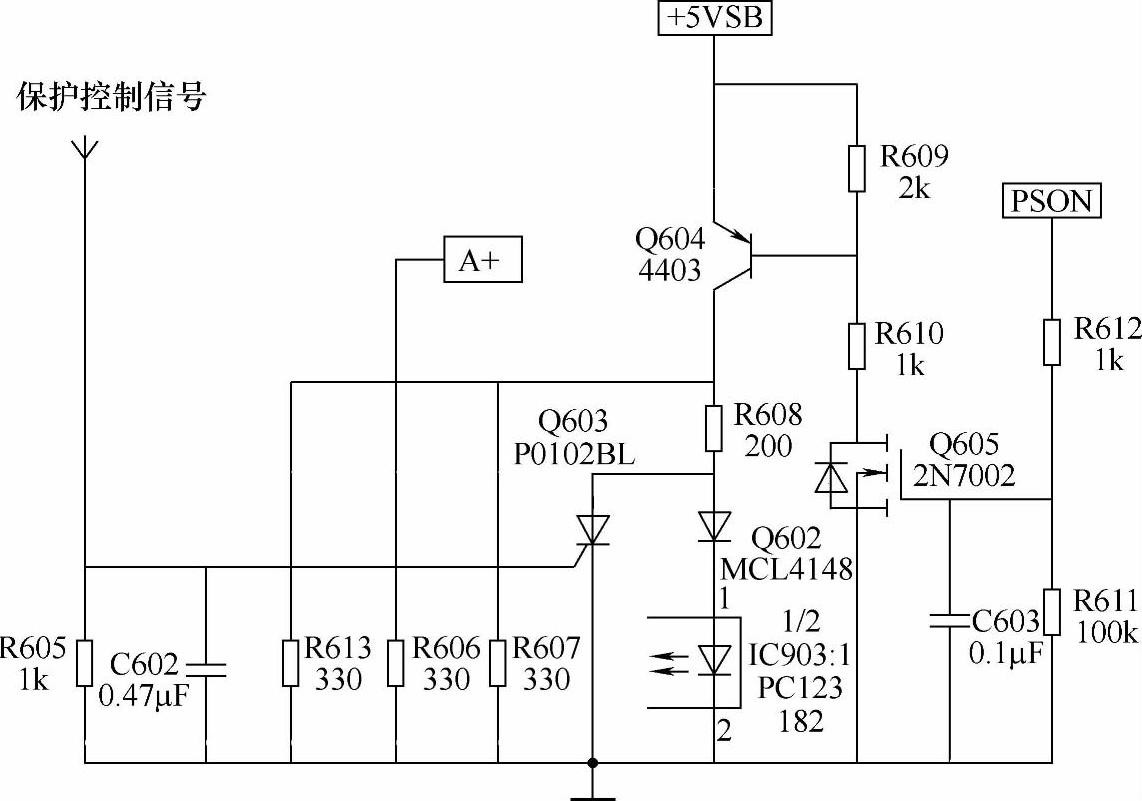

图4-3 待机控制电路原理图

（注：该图仅供参考）

当加到Q605栅极的“PSON”信号为低电平时，Q605截止，Q604截止，IC903截止，“VCC-ON”电压无输出，整机供电系统处于备用状态。
